摩托车前轮花鼓辐条轮组结构设计

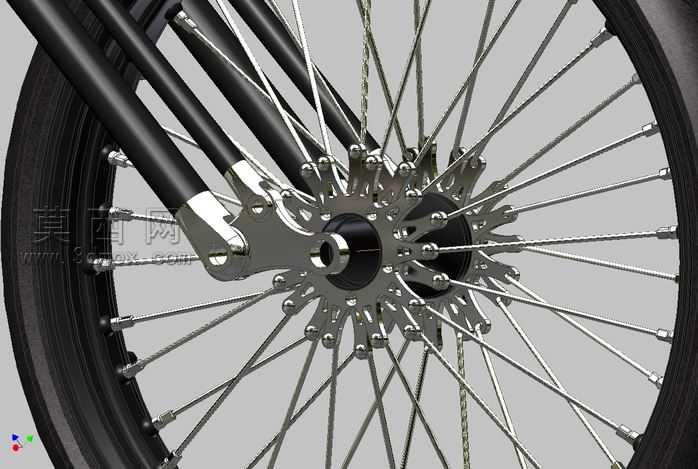

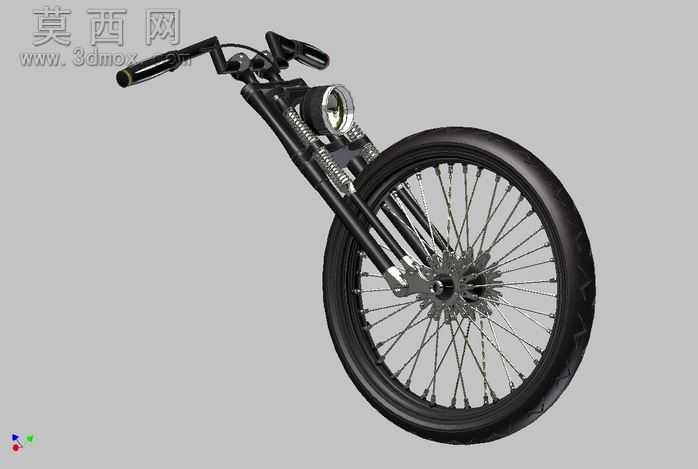

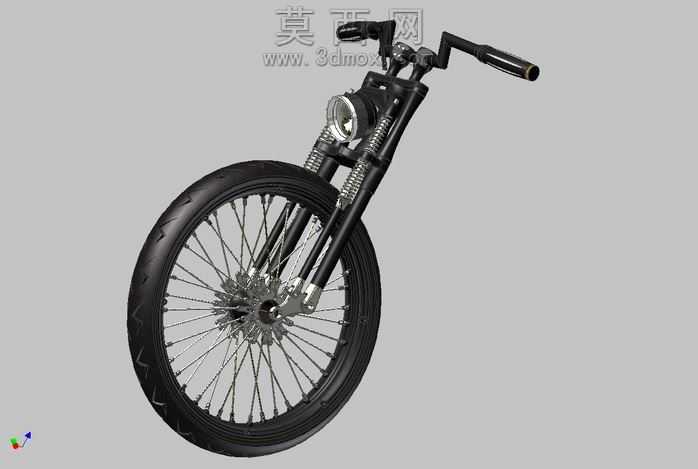

本作品为摩托车前轮轮组及配套前叉连接部位的三维建模设计，整体建模过程围绕摩托车前轮的真实机械结构展开，在三维软件中首先完成基准轴与基准面的搭建，以车轮中心为原点确立各部件的装配定位关系。核心部件花鼓采用多法兰盘式结构设计，建模时通过旋转特征生成花鼓的主体筒体，再通过阵列特征均匀排布辐条安装孔位与固定凸台，每一处凸台都做了圆角过渡处理，避免应力集中的同时还原金属零件的加工质感。辐条采用等直径细长杆特征建模，通过两端的螺纹头结构分别与花鼓凸台、轮圈安装位做配合约束，所有辐条按照真实辐条轮的编条逻辑完成空间角度定位，通过圆周阵列快速完成整圈辐条的排布，每根辐条的张紧角度都经过校准，还原真实轮组的受力支撑结构。轮圈部分采用薄壁环形结构建模，外侧预留轮胎安装的卡槽结构，内侧对应每根辐条设置安装固定位，轮胎部分采用柔性材质模拟，通过扫掠特征生成带防滑纹理的胎体结构，还原橡胶轮胎的外观质感。与轮组配合的前叉部分采用双管平行结构，叉腿末端的开档结构与花鼓轴心做同轴配合，叉腿与花鼓连接的固定座采用复杂曲面建模，通过多段放样与倒角处理还原金属锻造件的流畅外形，固定座上的螺栓孔位、锁紧槽结构都按照真实装配尺寸做了细节还原。材质渲染阶段，花鼓、辐条、前叉固定座都采用抛光镀铬金属材质，调整反射参数与高光粗糙度，还原电镀零件亮面反光的金属质感；前叉主管采用哑光黑色金属烤漆材质，设置细微的颗粒质感模拟漆面的磨砂效果；轮胎采用黑色哑光橡胶材质，调整漫反射参数与凹凸纹理，还原橡胶轮胎的防滑表面质感；整体渲染场景采用中性灰色背景，搭配柔和的三点布光，突出金属零件的光影层次与结构细节，清晰展现轮组各部件的装配关系与结构特点。设计过程中重点考量了轮组的受力传递逻辑，确保每一处结构都符合摩托车前轮的实际使用需求，各部件之间的装配间隙都做了合理预留，既保证外观的写实度，也符合机械设计的装配规范。
