手持淋浴喷头升降杆结构三维设计

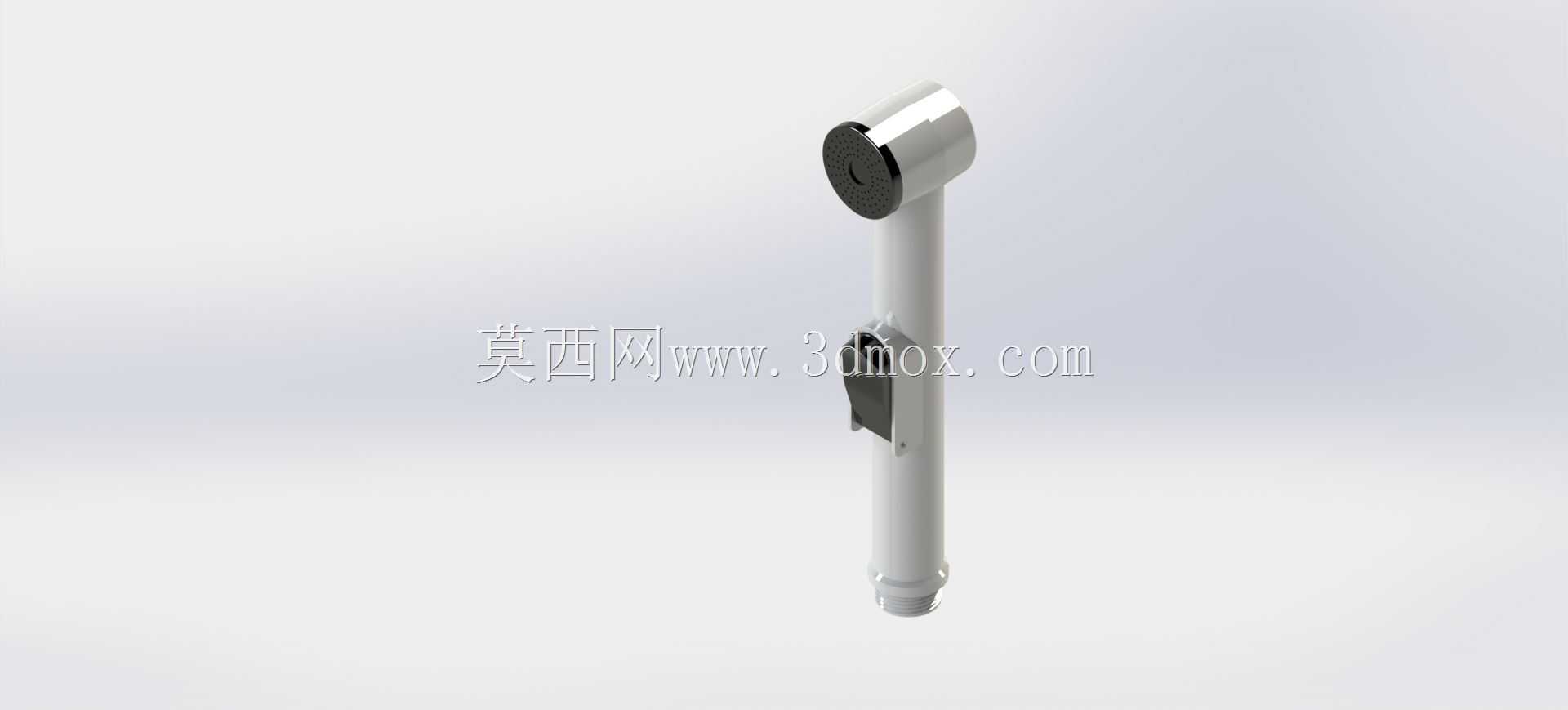

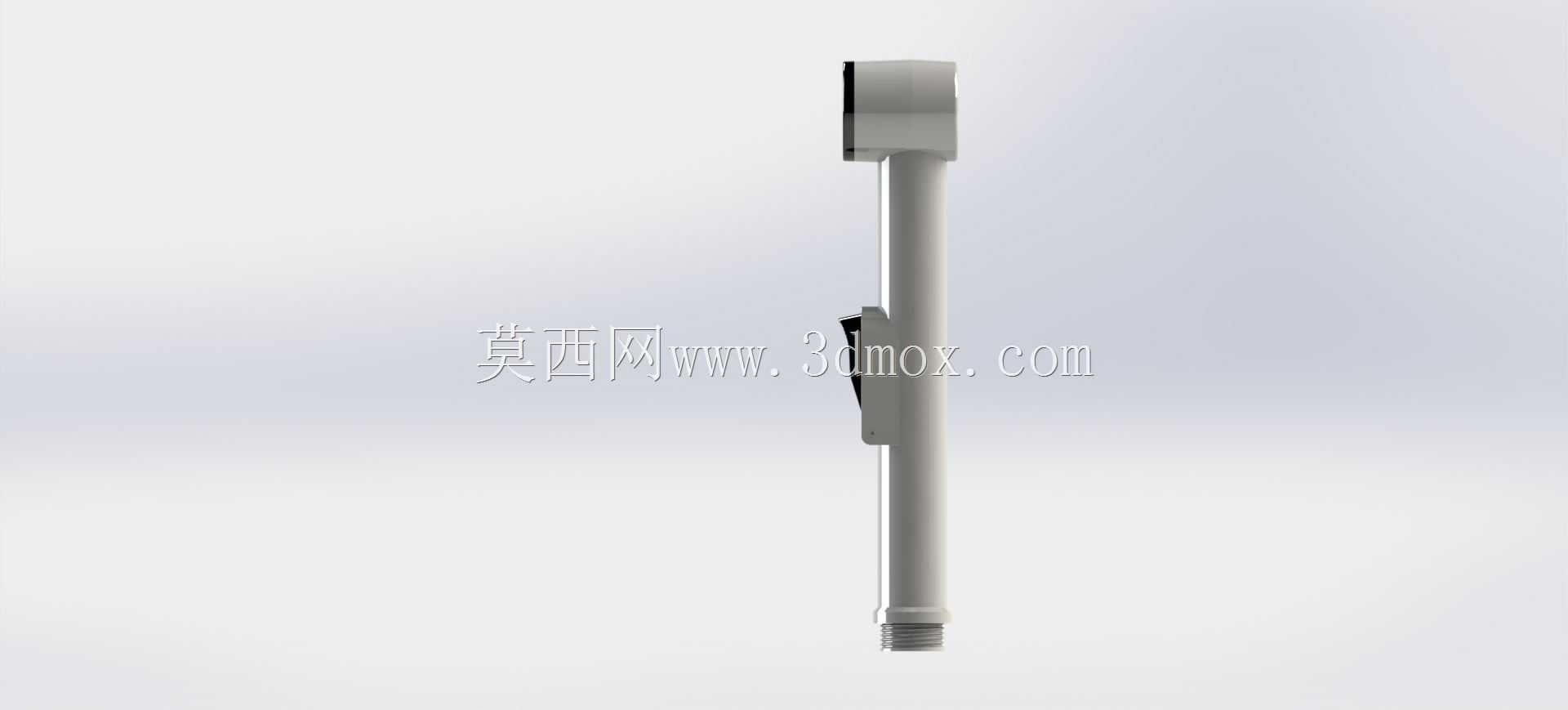

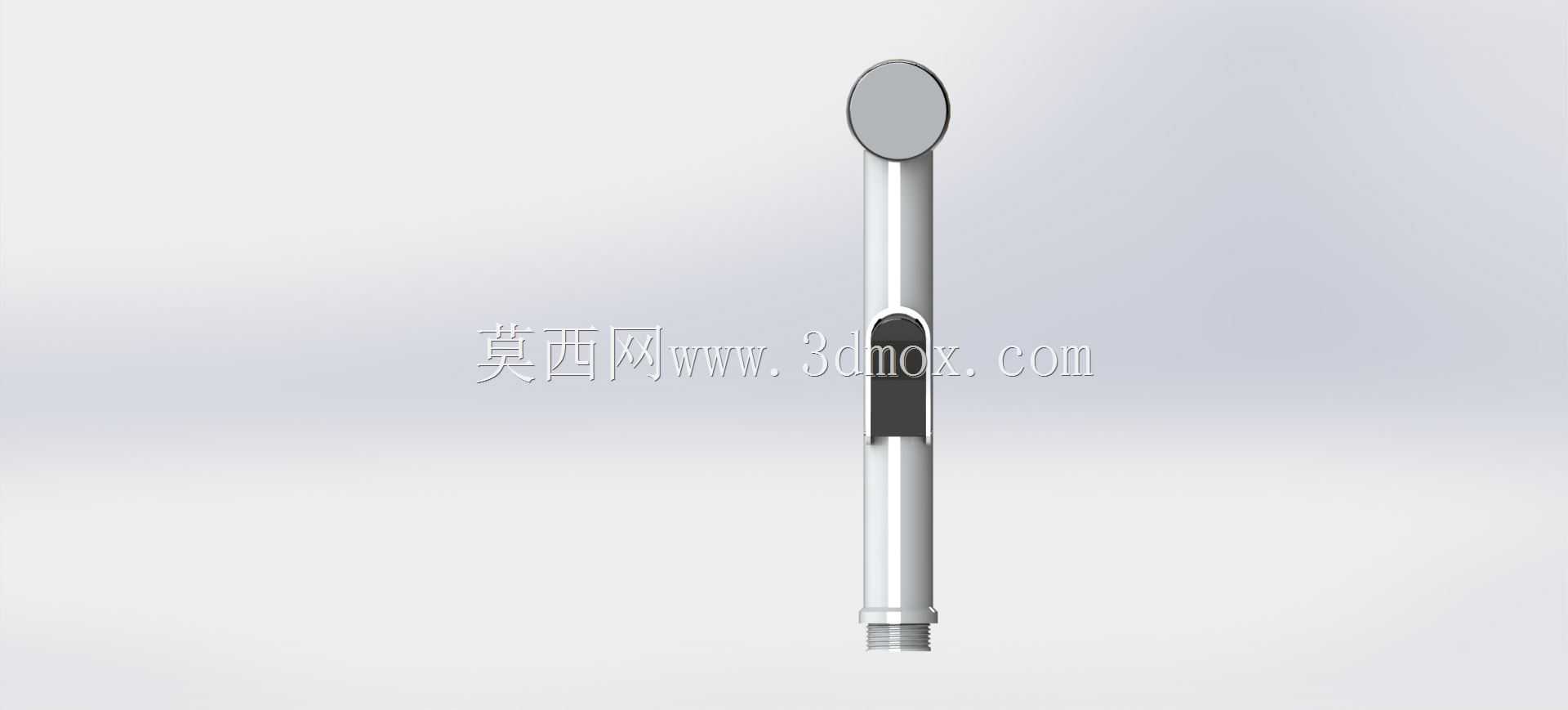

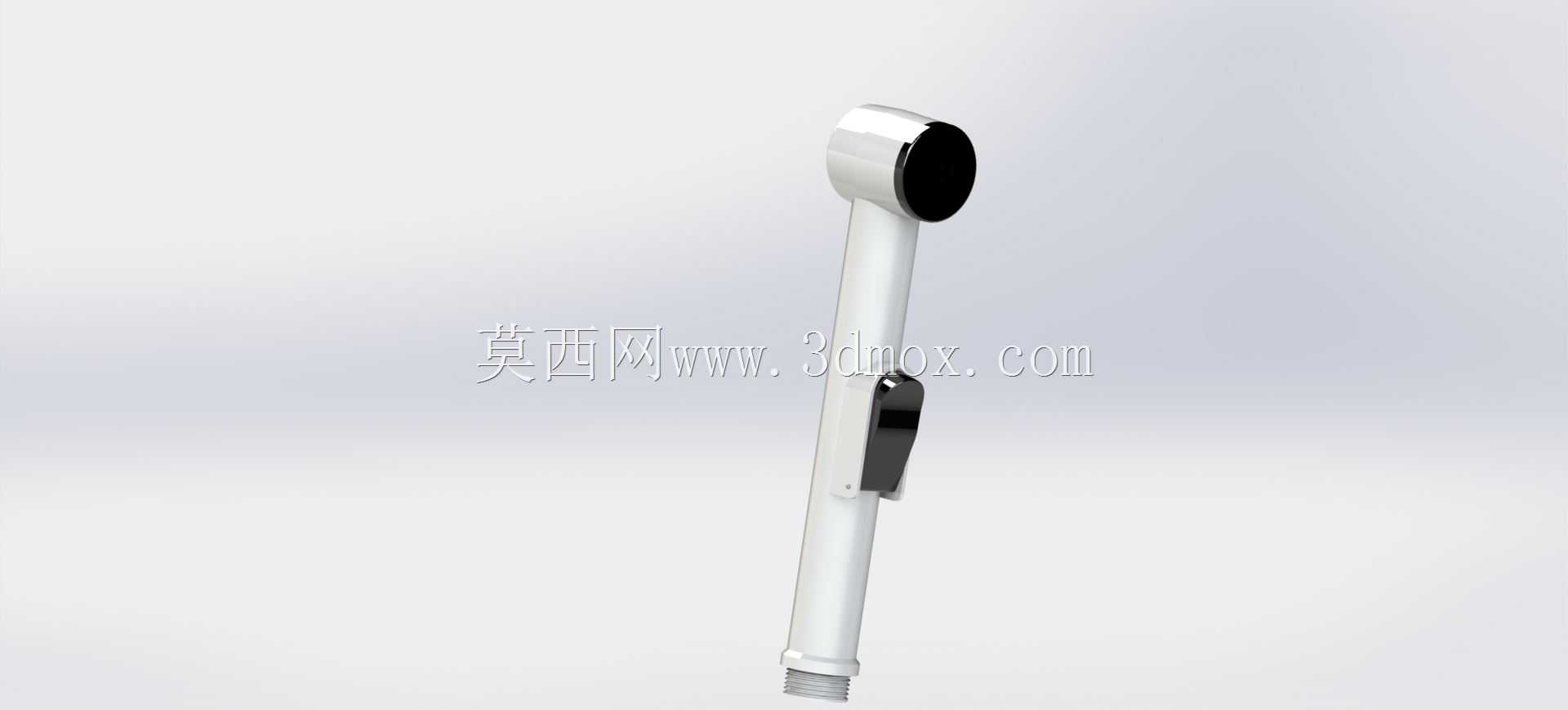

　　这款手持淋浴配套的升降固定构件，主要应用于家装卫浴、酒店公共淋浴间、装配式集成卫浴的供水终端配套场景，是手持淋浴系统里承担喷头高度调节、握持固定、水路转接功能的核心结构件。日常使用中，用户可根据自身身高、淋浴姿势需求，沿杆身滑动调整手持喷头的固定座位置，无需额外工具即可完成高度锁定，适配不同年龄段使用者的操作习惯，避免固定高度淋浴带来的使用不便。从功能特性来看，该构件分为三个核心功能段：最上端为墙装固定座连接端，预留与墙面固定底座的卡接接口，安装时可直接卡入预先固定在墙面的支座内，既保证杆体与墙面的平行度，也能承受日常调整喷头、拿取喷头时产生的侧向拉力，避免长期使用后杆体倾斜松动；中部为滑动卡座安装段，杆身做了等径直段设计，

　　表面粗糙度控制在适合滑动锁紧的区间，既保证滑动卡座能顺畅上下移动调整位置，也能在锁紧旋钮拧紧时提供足够的摩擦力，锁定后可承受手持喷头加软管的总重量，不会出现自重下滑的问题；杆身侧面集成的小型拨块为滑动座的锁紧释放开关，按压时可解除滑动座的锁紧状态，松开后自动锁止，操作逻辑符合日常使用的直觉，无需额外学习成本；最下端为出水软管连接端，预留标准外螺纹接口，可直接匹配市面通用的淋浴软管接头，螺纹段做了退刀槽设计，避免软管安装时出现螺纹咬死、密封不严的问题，接口端面预留了密封垫圈安装位，安装时放入橡胶密封垫即可实现端面密封，无需额外缠绕生料带也能保证水路无渗漏。设计过程中，首先考虑了卫浴场景的使用环境：长期处于高湿度、温差变化大的空间，且日常会接触沐浴露、洗发水等弱酸碱清洁用品，因此整体结构选用工程塑料作为主体材质，既避免金属构件长期遇水生锈的问题，也能降低整体重量，减轻墙面固定座的承重负荷。结构设计时优先考虑了注塑成型的工艺可行性，所有竖直方向的结构都做了1度以上的脱模斜度，避免注塑生产时出现粘模、拉伤的问题；杆身内部为中空结构，既可以减少材料用量降低成本，也能在需要时作为暗装水路的走水通道，适配不同安装方式的需求；所有外部棱边都做了R2以上的圆角处理，避免安装、使用过程中尖锐棱边划伤使用者，也能减少清洁时的卫生死角，日常擦拭时不会残留水渍污垢。安装边界方面，该构件的有效安装长度适配常规家庭淋浴区的高度需求，

　　上端固定座安装位置距离淋浴区完成面的高度可根据实际需求调整，杆身与墙面的安装间隙控制在合理范围，既不会因为间隙过大导致杆体晃动，也不会因为间隙过小导致滑动座移动时与墙面瓷砖摩擦卡顿；下端螺纹接口的中心距墙面距离匹配通用软管的弯曲半径，避免软管连接后出现过度弯折，影响水路通流面积甚至折损软管寿命。滑动卡座的内孔尺寸与杆身外径采用间隙配合，配合间隙控制在0.2mm以内，既保证滑动顺畅，也不会因为间隙过大导致卡座晃动，放置手持喷头时出现歪斜；卡座上的喷头固定位做了弹性卡爪结构，可适配不同直径的手持淋浴喷头，卡入后有足够的卡紧力，拿取时只需轻微用力即可拔出，操作力度控制在适合单手握持操作的区间。整体结构没有多余的装饰性特征，

　　所有外部造型都服务于功能需求：杆身的圆柱造型既方便注塑生产，也方便日常清洁，不会藏污纳垢；侧面的锁紧拨块做了防滑纹理设计，湿手操作时也不会打滑，能轻松按压调整位置；上下两端的连接结构都采用通用标准接口，可直接替换市面同类型的老旧淋浴升降杆，无需重新在墙面打孔，降低后期更换的施工成本。在结构强度校核上，针对日常使用中最容易出现失效的几个位置做了加强设计：上端与墙座连接的位置做了局部加厚处理，可承受100N以上的侧向拉力，满足使用者拿取喷头时的拉扯力度需求；下端螺纹连接位置做了加强筋结构，避免软管安装拧紧时出现螺纹开裂的问题；滑动卡座的锁紧位置做了耐磨镶块的预留位，长期反复滑动调整也不会出现磨损松旷的问题，保证整个构件的使用寿命达到卫浴产品的常规使用周期要求。水路密封方面，所有涉及通水的连接位置都采用端面密封加径向密封的双重密封结构，即使在0.8MPa的常规供水压力下也不会出现渗漏问题，适配国内绝大多数家庭的供水压力工况，无需额外加装调压配件即可正常使用。
