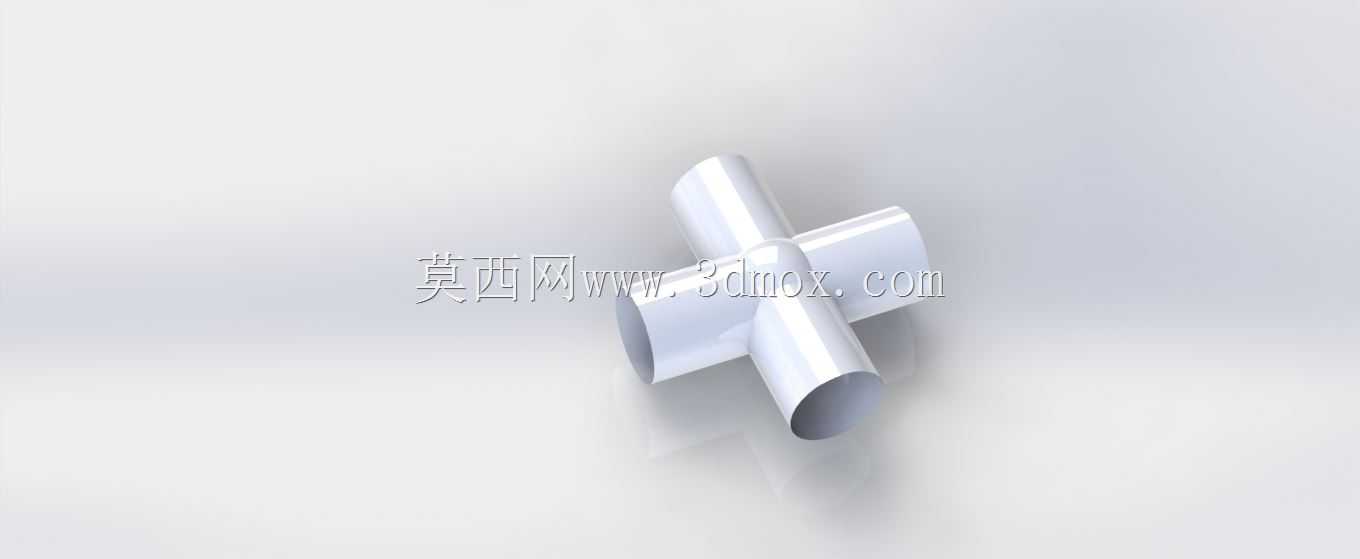

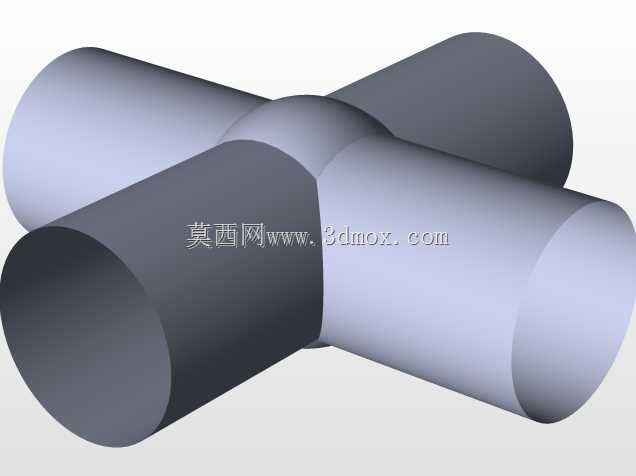

等径四通十字交叉流体输送管道结构

　　这类十字四通管道结构，在多支路流体输送场景里的应用覆盖度非常高，不管是民用给排水的支路分流、工业液压系统的多回路汇流排、还是气动控制管线的节点分路，都能见到这类结构的身影。和普通三通接头相比，十字结构可以同时实现两个垂直方向的流体连通，在管路排布空间受限的场景下，能省去两个弯头加一个三通的拼接组合，减少管路的连接节点数量，也就同步降低了节点泄漏的风险点。从实际使用的功能特性来看，这款等径四通的四个接口通径完全一致，不存在变径带来的局部流阻突变，流体经过节点时的压力损失更小，适合对流量一致性要求较高的回路，比如多工位同步供气的气动生产线、等流量分配的冷却循环回路，都能适配这类等径结构的接头。设计这类管道结构的时候，

　　首先要考虑的是交叉位置的应力集中问题，四个管段交汇的中心区域，是液压成形过程中壁厚最容易减薄的位置，也是承压工况下最容易出现开裂失效的部位。设计阶段会先通过有限元分析模拟内压加载过程中的材料流动趋势，在交叉位置做平滑的圆弧过渡，避免直角相贯带来的应力集中系数过高的问题，同时根据目标承压等级调整交汇区的设计壁厚，抵消成形过程中的壁厚减薄量，保证成品各个位置的承压能力一致。从安装边界的角度来说，这类等径四通的四个接口轴线完全垂直共面，安装时不需要额外调整角度，只要保证对接管路的轴线和对应接口轴线重合即可，接口端可以根据实际使用场景搭配焊接、卡套、快插或者螺纹连接结构，适配不同材质的输送管路。外形尺寸上，

　　这类四通的管段长度通常会预留足够的安装操作空间，不会因为管段过短导致对接工具无法操作，同时整体外轮廓没有突出的棱角，在密集排布的管路簇里安装时，不会和相邻管路产生干涉。液压成形工艺做这类一体结构的四通，相比传统焊接拼接的结构，没有焊缝带来的腐蚀隐患和强度薄弱点，内壁的光滑度更好，流体输送过程中不容易在节点位置残留介质，在输送有洁净度要求的流体比如医用气体、食品级输送介质时，一体结构的优势会更明显。实际选型应用的时候，要注意根据输送介质的特性匹配对应的管材材质，输送腐蚀性介质时要选用对应耐蚀牌号的材料，输送高压介质时要核对交汇区域的实际壁厚是否满足承压要求，安装时要在接口位置做好对应的密封处理，

　　同时在距离四通一定距离的管段位置设置管卡固定，避免管路振动传递到接头位置导致连接松动。这类十字四通结构在管路系统里属于核心的节点配件，虽然单个零件的结构看起来不复杂，但直接影响整个管路系统的运行稳定性，设计阶段的细节处理不到位，很容易在后期运行时出现泄漏、开裂甚至管路失效的问题，所以在建模阶段就要把相贯线的过渡、壁厚的均匀性、接口的同轴度这些细节控制到位，给后续的工艺加工和实际安装留出足够的余量。
