双筒铰接式安装支座结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:686931
  • 双筒铰接式安装支座结构设计

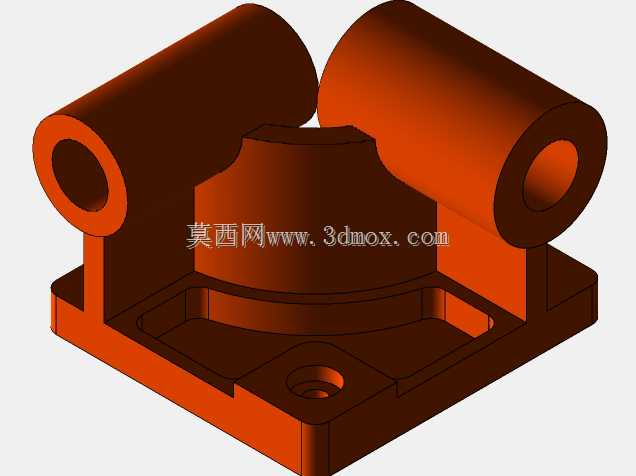

  该双筒铰接式安装支座属于设备铰接支撑类通用零部件,主要应用在需要实现小角度摆动、铰接传动的工业设备场景中,常见于自动化生产线的摆臂连接工位、小型工装夹具的翻转支撑部位、检测设备的角度调节机构中,作为固定端与活动端的连接承载部件,承担铰接轴的定位支撑、载荷传递以及安装基准的作用。从结构功能来看,底部为一体化铣削成型的方形安装底板,底板上预留有沉头安装孔,可通过内六角螺栓将整个支座固定在设备安装基面之上,沉孔设计能够保证螺栓安装后头部不突出底板平面,避免与周边运动部件产生干涉,同时底板与基面的贴合面经过平面度处理,安装后可保证整体支撑的垂直度,减少铰接部位的偏载磨损。底板上方的主体支撑部分做了弧形过渡的加强结构,没有采用生硬的直角连接,

  既能够降低应力集中系数,在承受径向铰接载荷时避免连接根部出现应力断裂,也能在铸造或者铣削加工时减少应力残留,提升零件的整体结构强度。主体上方对称布置的两个同轴空心筒状结构是核心的铰接配合部位,两个筒的内孔经过同轴度公差约束,用于穿装铰接销轴,内孔的尺寸精度按照H7级公差设计,可与标准销轴形成间隙配合,保证铰接转动的顺畅性,同时不会因为配合间隙过大产生摆动窜动;筒的外圆做了等壁厚设计,在保证足够径向承载能力的前提下,尽可能减少不必要的材料冗余,降低零件整体重量。两个筒之间预留的弧形避让空间,是为了给铰接连接的摆臂部件留出转动空间,避免摆臂在摆动过程中与支座主体产生碰撞,该避让空间的弧度根据摆臂的最大摆动角度做了匹配设计,

  可覆盖正负15度的摆动行程需求,满足多数小型铰接机构的角度调节范围。从设计思路层面,该零件采用一体化结构设计,摒弃了传统分体式支座需要拼接组装的弊端,减少了装配累积误差,同时整体结构的刚性更优,能够承受更大的径向冲击载荷;在结构细节处理上,所有的棱边都做了R1-R2的圆角过渡,既避免加工后锐边划伤装配人员,也能减少热处理过程中的应力集中开裂风险。关于安装边界尺寸,底部安装板的方形轮廓可适配常见的设备安装基面预留孔位,两个铰接筒的中心高度经过标准化设计,可与同系列的摆臂部件形成通用互换,不需要针对不同设备单独调整安装高度;铰接筒的轴向长度根据销轴的受力跨度做了优化,足够的支撑长度可以降低销轴的弯曲应力,延长铰接副的使用寿命,

  同时轴向长度不会过长导致整体结构过于臃肿,占用过多设备内部安装空间。在实际应用中,该支座可配合铜套或者自润滑轴承使用,将衬套压入筒体内孔后,能够进一步降低铰接转动的摩擦系数,减少日常维护的润滑频次,适合在长期往复摆动的工况下使用;底部的安装孔间距按照通用安装模数设计,可直接替换市面上同规格的铰接支座,不需要重新加工设备基面的安装孔位,具备较好的通用适配性。结构设计过程中,针对承载薄弱部位做了有限元受力验证,在额定径向载荷下,主体结构的最大变形量控制在0.02mm以内,最大应力远低于常用结构材料的屈服强度,能够满足常规工业场景下的长期使用需求,不会出现塑性变形或者断裂失效的问题。
