机加工手动螺杆式台虎钳结构设计

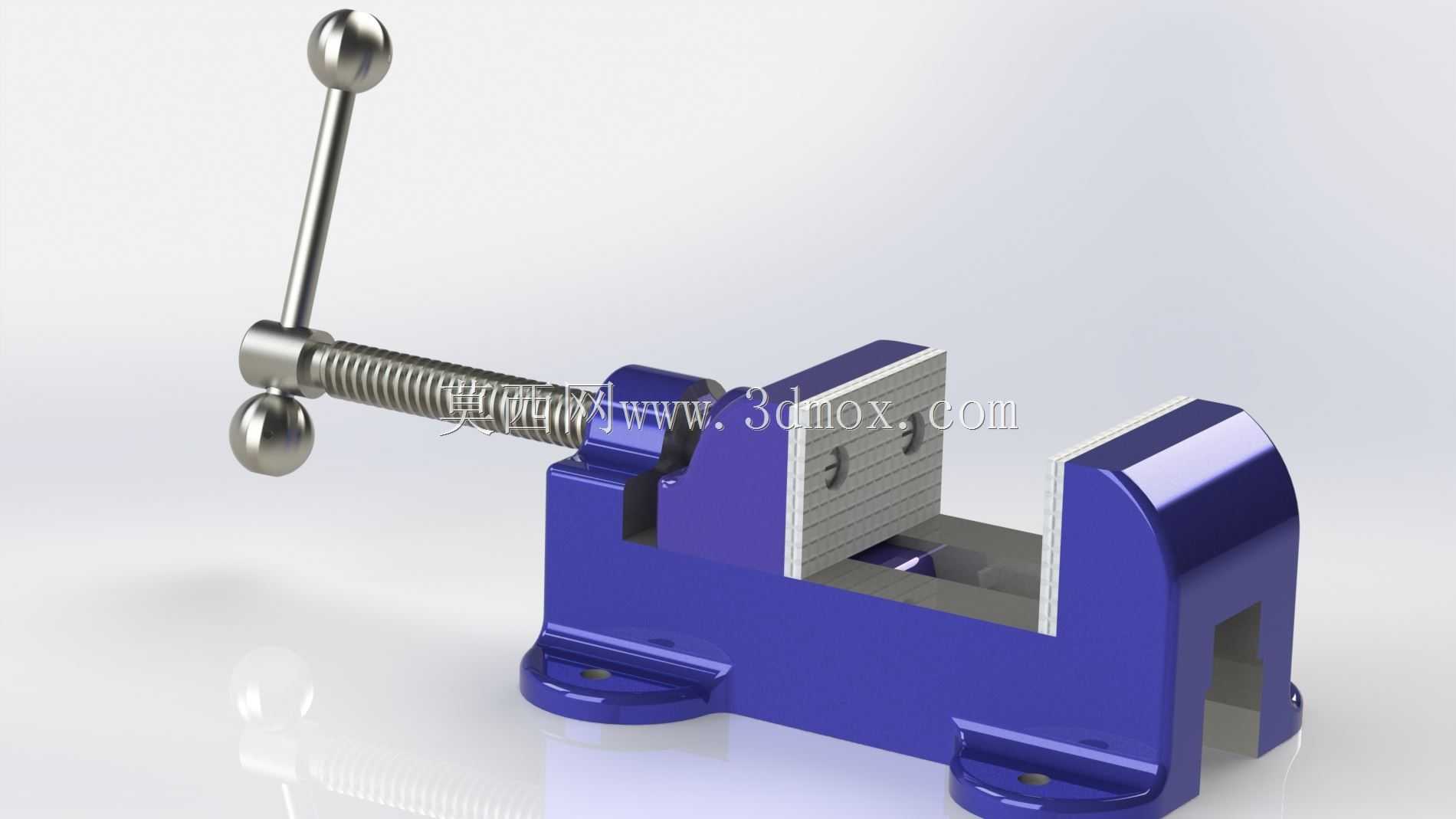

　　在常规机加工工位、钳工装配台、维修作业场景中，这类螺杆驱动的台虎钳是工位标配夹持部件，核心作用是为待加工工件提供稳定的刚性夹持基准，避免锯削、锉修、钻孔、攻丝、小零件装配过程中工件移位导致的加工误差或安全隐患。从结构设计逻辑来看，该台钳采用固定钳身与活动钳身配合的经典布局，固定钳身底部预留两个贯通安装孔，可通过T型螺栓直接固定在钳工工作台台面，安装时需保证钳口工作面与工作台边缘预留足够操作空间，避免长工件装夹时与台体发生干涉，常规安装边界要求钳身后侧距离墙面或相邻工位障碍物不小于200mm，方便手柄整周回转操作。活动钳身的传动采用梯形螺纹螺杆结构，螺杆一端通过限位结构与固定钳身铰接，仅保留回转自由度，

　　与活动钳身内嵌的螺母块形成螺旋传动副，转动端部带球形握柄的操作杆时，即可带动活动钳身沿钳身导轨做直线往复运动，实现钳口的开合动作，梯形螺纹的选型兼顾了传动效率与自锁性能，夹持工件后不会因切削反力导致钳口自行松脱，无需额外加装锁止结构。钳口部位采用可更换的齿面钳口板，通过沉头螺钉分别固定在固定钳身与活动钳身的安装面上，齿面的滚花设计可以增大与工件接触面的摩擦力，即使夹持表面粗糙度较高的毛坯件也能保证夹持可靠性，当钳口齿形磨损后可直接拆卸更换钳口板，无需整体报废钳身，降低长期使用的维护成本。钳身主体采用一体式铸造结构，导轨面与钳身主体一体成型，活动钳身的导向槽与导轨面采用小间隙配合，保证活动钳身移动过程中无明显旷量，

　　夹持时上下钳口的平行度误差控制在0.1mm以内，避免装夹后工件出现倾斜，影响后续加工的形位公差精度。操作杆两端的球形握柄符合人体工程学设计，转动操作时不会硌手，当需要较大夹持力时，可通过握柄施加足够力矩，借助螺旋副的力放大作用，在钳口处产生数吨级的夹持力，足以满足普通钢材、有色金属、非金属件的装夹需求。从尺寸适配性来看，该款台钳的钳口宽度适配常规小型零件加工场景，最大开口量可满足多数中小型机加工零件、维修拆件的装夹需求，钳身整体高度控制在合理范围，装夹后工件的操作高度与钳工站立作业的肘部高度适配，长时间作业不易产生疲劳。设计过程中对钳身的受力薄弱点做了加强处理，固定钳身与安装底座的过渡位置采用大圆角结构，

　　避免应力集中导致夹持受力时出现钳身断裂问题，活动钳身与螺母块的连接部位做了加厚处理，承受大夹持力时不会出现变形。在实际应用中，这类台钳除了基础的工件夹持功能，还可配合角度垫铁、V型块等辅具，实现轴类、套类异形零件的装夹，满足钻孔、铰孔、打磨、小部件铆接等多工序作业需求，是机械加工、设备维修、五金装配场景中不可或缺的基础工装。建模过程中严格按照实际加工装配公差进行配合间隙设定，螺杆与螺母的配合、导轨与导向槽的配合、钳口板的安装定位都还原了实际生产中的装配要求，可直接用于工装选型参考、机加工工位布局模拟、钳工实训教学演示等场景，模型的结构细节完整还原了实物的装配关系，各部件可单独拆分，方便进行结构拆解分析、工程图导出、二次改型设计等工作。
