小型四旋翼航拍巡检飞行器结构设计

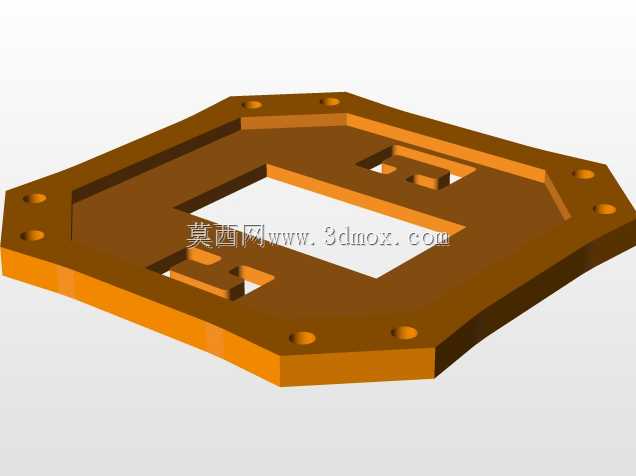

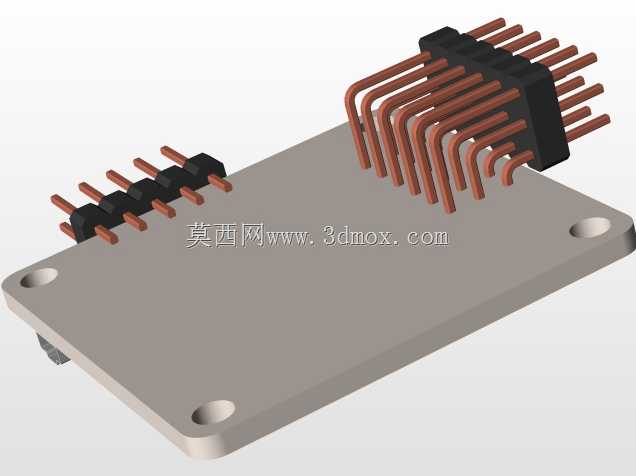

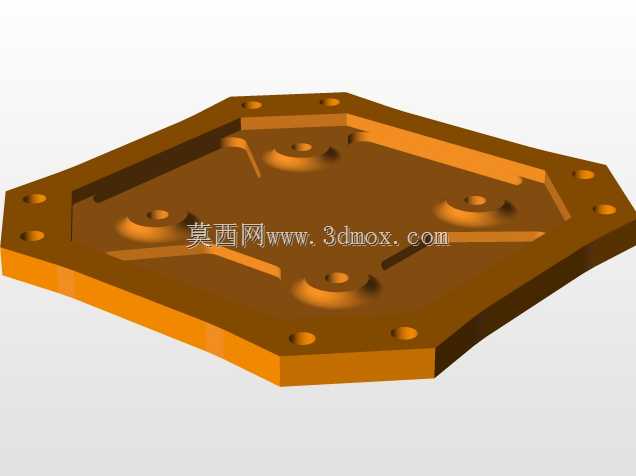

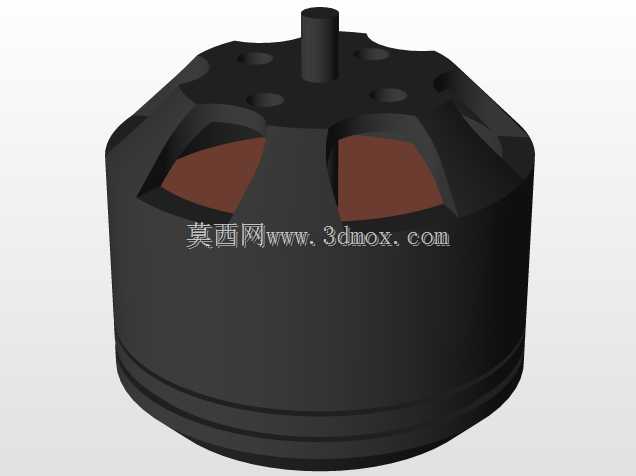

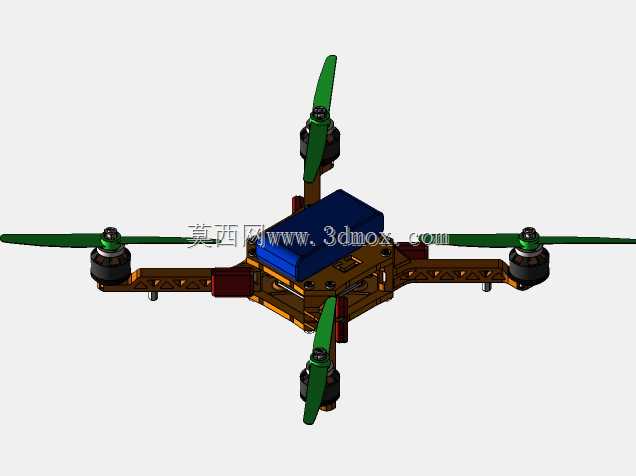

　　这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，日常可覆盖园区安防巡检、农林小区域作物长势巡查、户外短途轻量航拍、教学实训拆装演示等多个使用场景，整体机架采用X型布局，四个机臂沿中心飞控舱呈90度均匀分布，相比十字型布局能在相同轴距下获得更紧凑的收纳投影尺寸，机臂末端预留的电机安装座适配常规22系列外转子无刷电机，安装孔位采用行业通用的16mm、19mm双组距设计，可根据实际载重需求灵活更换不同拉力规格的动力单元，无需重新打孔修改机臂结构。中心舱体采用分层堆叠设计，最上层为飞控安装位，预留了30.5x30.5mm的标准飞控安装孔距，可兼容主流开源及商用飞控板的安装需求，中间层为电源分线板与电调安置空间，

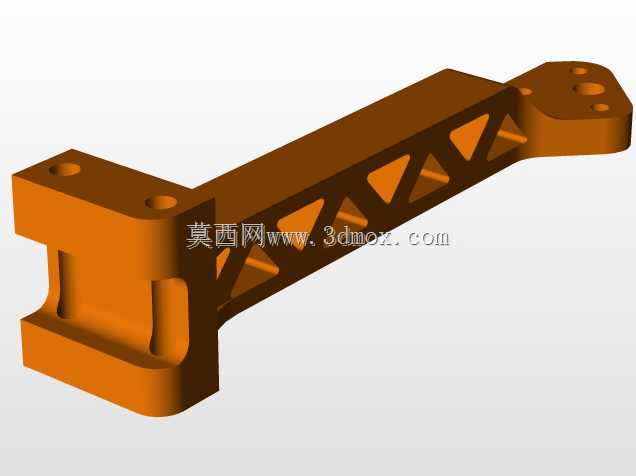

　　布线槽沿机臂内侧一体化设计，可将动力线、信号线完全收纳于机臂内部，避免飞行过程中引线外露产生的风阻干扰，同时降低线材被螺旋桨剐蹭的风险，最下层为载荷挂载位，预留了通用相机挂装孔位与减震球安装位，可适配轻量化运动相机、小型可见光巡检摄像头等载荷，挂载点与重心位置重合，避免载荷偏移带来的飞行姿态控制偏差。机臂与中心舱的连接采用快拆式榫卯结构加锁紧卡扣的设计，日常转场运输时可快速将四个机臂拆下，收纳后整体尺寸可缩小至原展开状态的35%，卡扣的锁紧力经过结构校核，在飞行过程中可承受最大15m/s风速下的机臂振动载荷，不会出现松脱移位的问题。螺旋桨采用正反桨配对设计，相邻机臂的螺旋桨旋向相反，飞行过程中可抵消自身旋转产生的反扭矩，

　　无需额外设置尾桨结构即可实现姿态稳定，桨叶安装座采用快拆式设计，更换桨叶时无需借助额外工具，徒手即可完成拆装。整机的重心设计严格控制在中心舱几何中心下方5mm位置，飞行过程中可获得更好的姿态自稳特性，降低飞控的姿态修正负荷，机臂采用碳纤维复合板材加工，在保证结构强度的前提下尽可能降低自身重量，中心舱的上下盖板采用玻纤板材，兼顾绝缘性能与结构刚性，避免电源信号干扰飞控传感器的正常工作。从安装边界来看，整机展开状态下最大对角轴距为250mm，属于小型四旋翼范畴，起飞全重控制在500g以内，无需额外申请空域报备即可在合规低空区域开展作业，机臂末端的螺旋桨旋转平面与中心舱上表面保持15mm的安全间距，即使飞行过程中机架出现小幅形变，

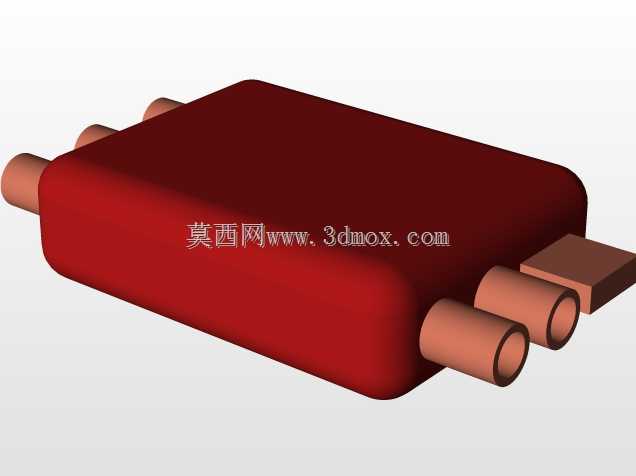

　　也不会出现桨叶打舱的问题。起落架采用一体式弯折结构，安装于中心舱底部两侧，高度为35mm，可保证挂载的相机镜头在起降过程中不会与地面发生剐蹭，起落架底部预留了防滑橡胶垫的安装槽，可加装橡胶垫降低降落时的冲击载荷，同时避免在光滑地面起降时出现侧滑。动力线路的走线全部设置于结构内部，所有过线位置都做了圆角倒角处理，避免尖锐边角割破线材绝缘层造成短路故障，电调的安装位置紧贴机臂根部的散热平面，飞行过程中螺旋桨产生的下行气流可直接带走电调工作产生的热量，无需额外加装散热片即可满足长时间飞行的散热需求。飞控安装位周边预留了GPS模块、数传天线的安装支架位，可根据实际使用需求扩展相应的功能模块，扩展位的布线同样走内部线槽，不会破坏整机的气动外形。整体结构没有冗余的装饰性设计，所有结构特征都服务于功能需求，机臂的截面采用矩形薄壁结构，在相同重量下比圆形截面机臂拥有更好的抗扭刚性，可抵消电机高速旋转产生的扭转振动，保证飞行过程中桨盘平面的稳定性，降低振动对航拍成像清晰度的影响。
