小型四旋翼航拍巡检飞行器结构设计

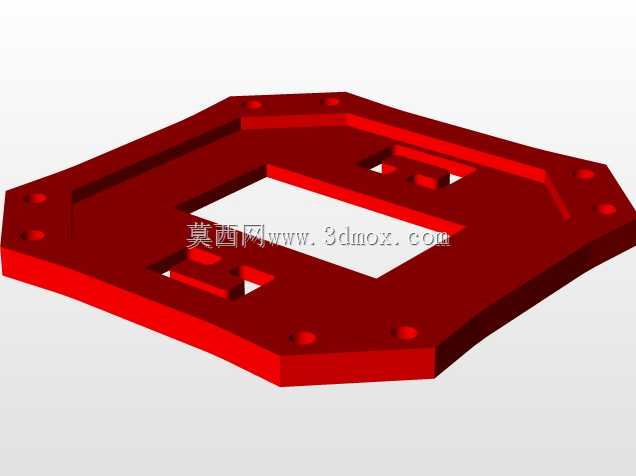

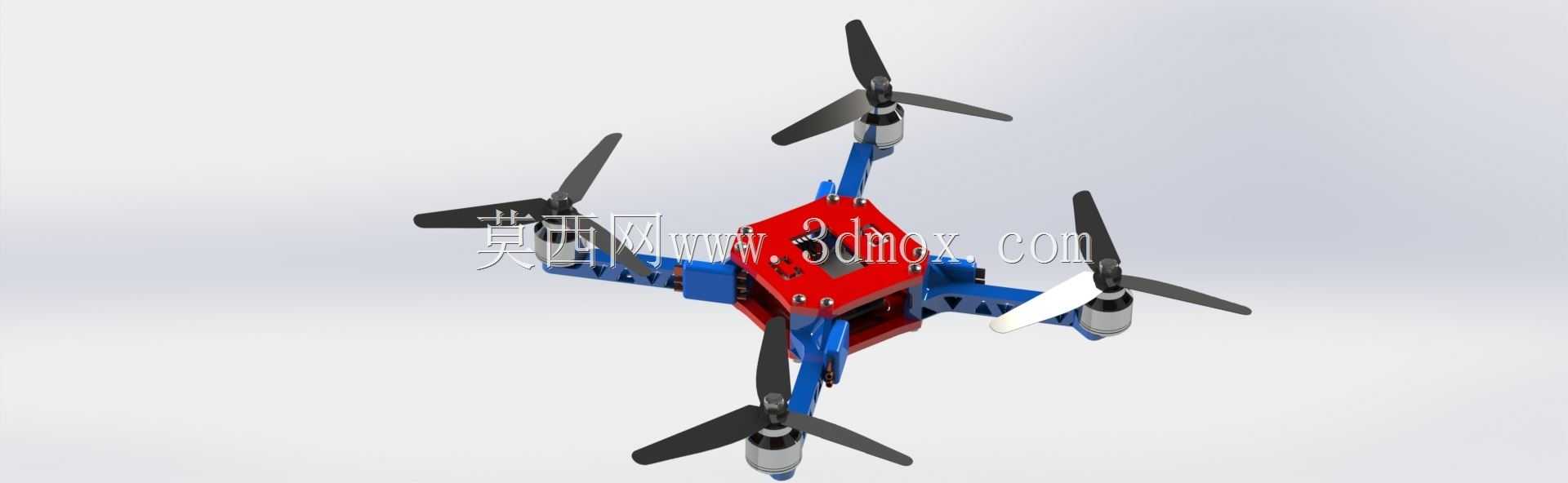

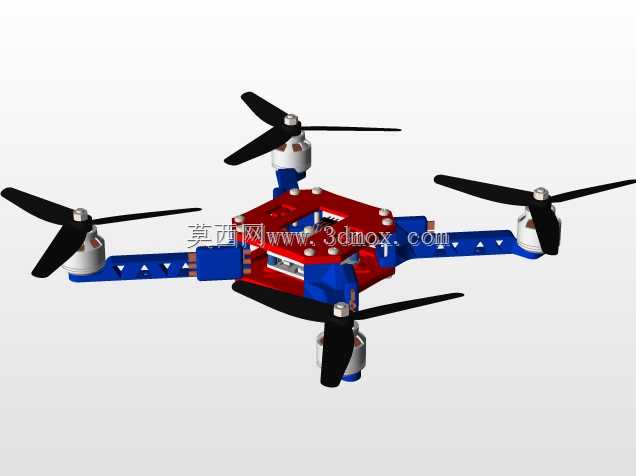

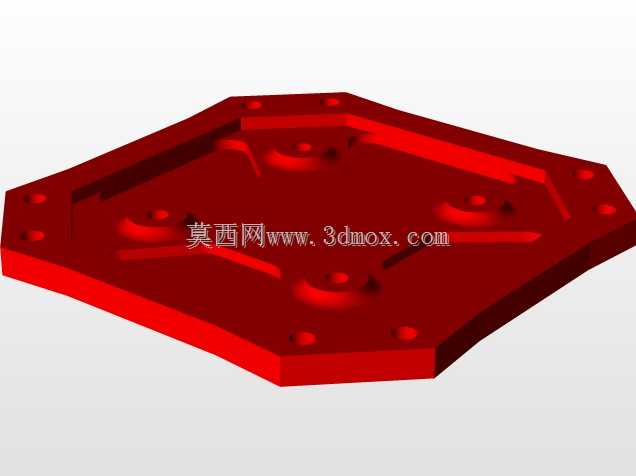

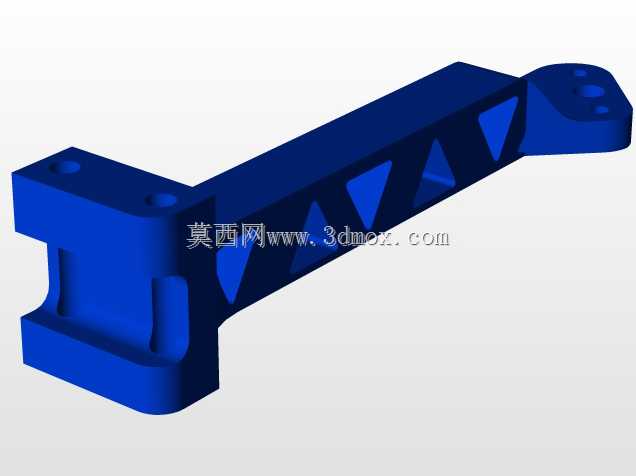

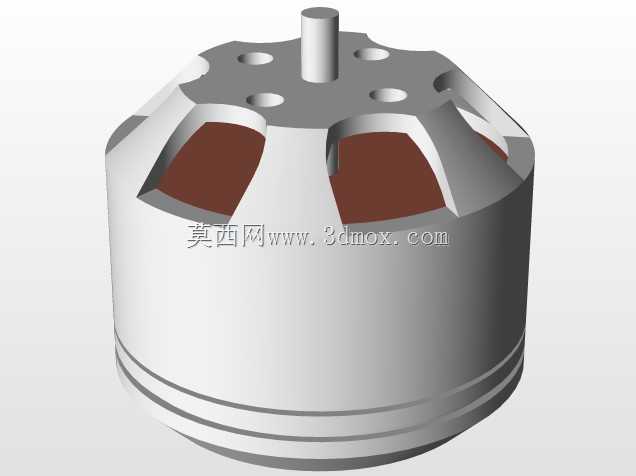

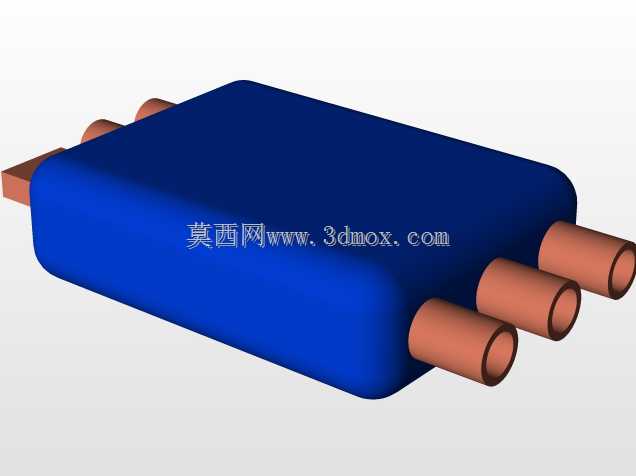

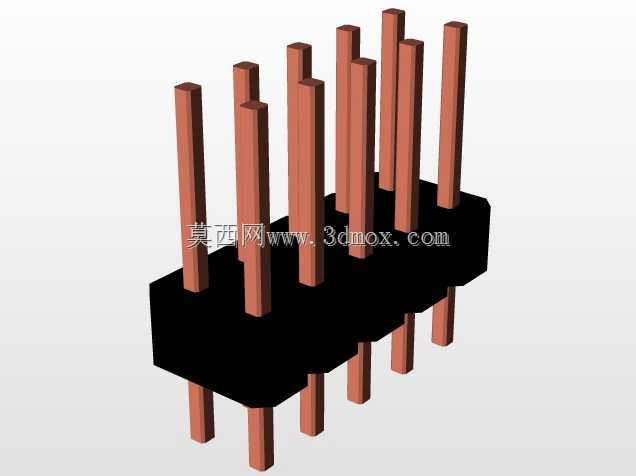

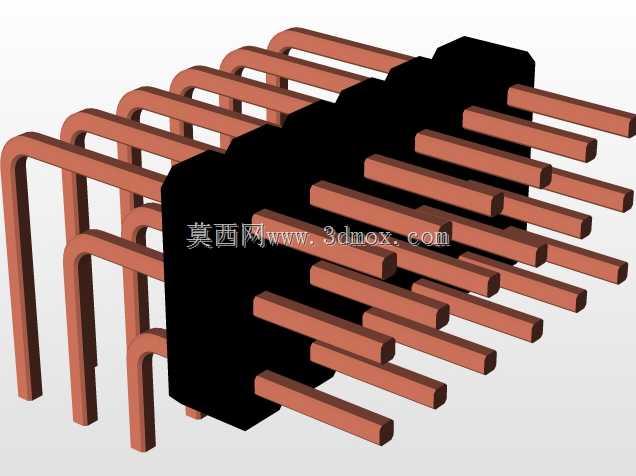

　　这款四旋翼飞行器的机架采用中心对称式布局设计，核心承载结构为方形中心舱体，向外延伸出四根等长机臂，机臂与中心舱采用快拆式卡扣连接，既保证飞行过程中的结构刚性，也便于日常收纳与部件更换。中心舱内部预留了飞控板、电池、电调、图传模块的安装位，舱体上下盖板设置有散热格栅与走线槽，所有线缆可沿机臂内部空腔敷设至末端电机座，避免飞行过程中线缆外露产生风阻，同时降低线缆被旋翼剐蹭的风险。机臂末端的电机安装座设计有19mm、22mm两种规格电机的适配孔位，可根据载重需求搭配不同KV值的无刷电机，电机座下方预留了桨叶保护罩的安装螺孔，在室内飞行或者近距作业场景下可加装保护罩，降低碰撞造成的桨叶损坏与人员受伤风险。

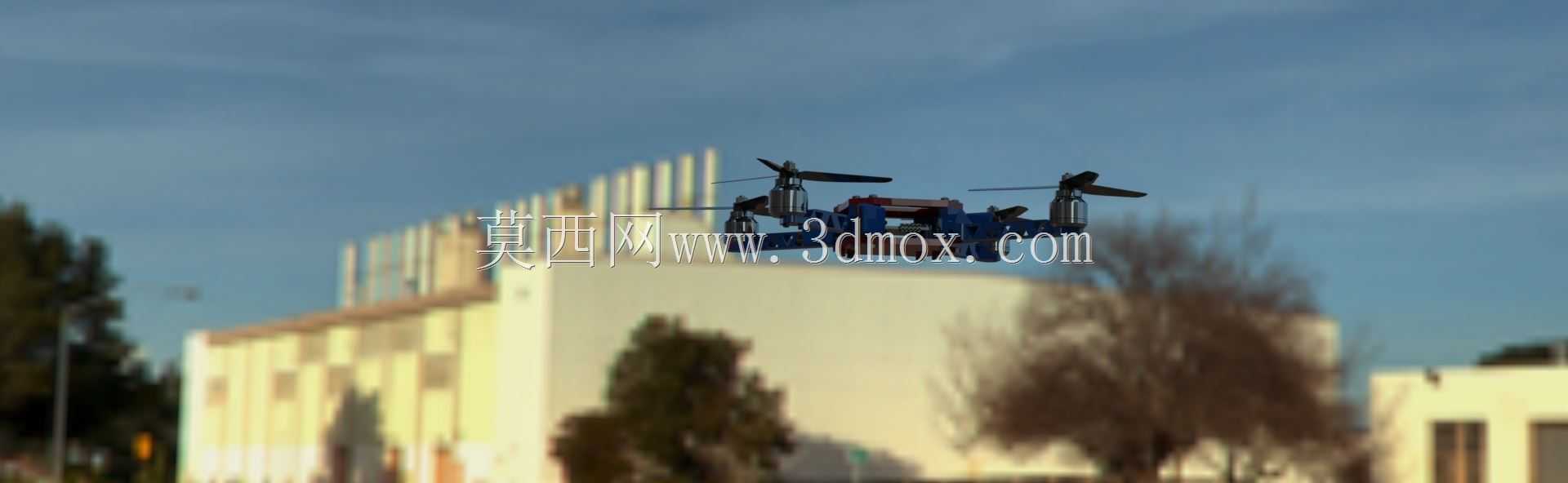

　　从实际应用场景来看，这类小型四旋翼飞行器可适配多种作业需求，搭载轻量化高清摄像头时可完成低空航拍、园区巡检、电力线路初查等任务，更换搭载小型抛投模块后可完成轻量物资的短距离转运，搭配气体传感器模块还可完成厂区有害气体泄漏的巡检排查。机架整体采用航空铝与工程塑料复合材质，中心舱承力部位使用6061铝合金加工件，机臂采用碳纤维管材，非承力的外壳部件使用ABS注塑件，在保证整体结构强度的前提下控制整机自重，空载状态下整机重量可控制在350g以内，搭配3S 1500mAh锂电池时续航时间可达12-15分钟，满足多数近距作业的时长需求。

　　设计过程中重点考量了飞行的动平衡特性，四根机臂的长度公差控制在0.2mm以内，电机安装面的平面度公差不大于0.1mm，避免因机臂长度不一致或者电机安装倾斜导致飞行过程中产生异常振动，影响飞控的姿态解算精度。旋翼采用正反桨配对设计，相邻机臂的旋翼旋转方向相反，抵消旋翼旋转产生的反扭矩，保证飞行姿态的稳定，桨叶与机臂末端的安全间隙不小于15mm，避免大机动飞行时桨叶形变剐蹭机臂。起落架采用轻量化的弹性塑料材质，安装在中心舱下方，高度设置为35mm，既可以保证起降时底部搭载的摄像头、传感器不会触碰地面，也能在硬着陆时起到缓冲作用，吸收着陆冲击能量，保护中心舱内的电子元器件。

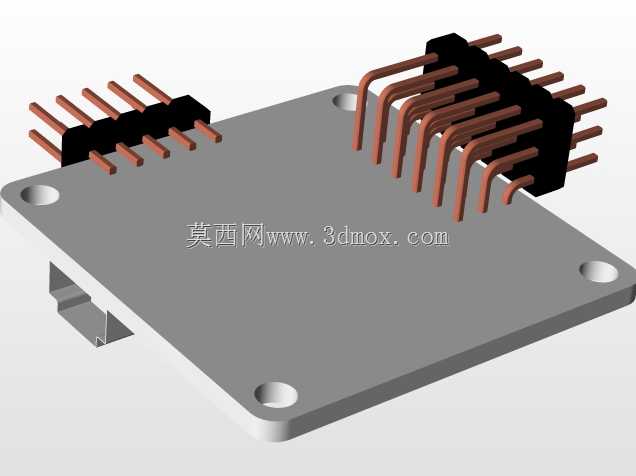

　　安装边界方面，中心舱的内部安装空间尺寸为80mm80mm30mm，可兼容市面上绝大多数通用型迷你飞控与图传设备，电池仓可适配宽度35mm以内的3S/4S锂电池，机臂的展开半径为220mm，整机展开后的最大对角尺寸为450mm，折叠收纳时机臂可向中心舱侧方旋转，收纳后整体尺寸可缩小至120mm120mm80mm，便于放入便携背包中携带。机臂与中心舱的连接部位设计有限位凸台，安装时可快速定位到正确角度，不需要反复调整机臂角度即可保证对称精度，降低组装过程中的调试难度。飞控安装位设置有减震阻尼球安装孔，可通过四个硅胶阻尼球将飞控板与机架硬连接隔离，过滤飞行过程中电机产生的高频振动，避免振动传递到飞控的加速度计与陀螺仪，提升飞行姿态的稳定性。

　　在结构强度校核阶段，针对机臂的受力情况做了有限元仿真分析，在单臂最大拉力1.2kg的工况下，机臂的最大形变量不超过0.8mm，应力集中部位的最大应力远低于碳纤维材料的屈服强度，可满足大机动飞行、阵风干扰等极端工况下的强度要求。中心舱的电池安装位设计有防滑绑带固定槽，可通过魔术贴绑带将电池牢牢固定在舱内，避免飞行过程中电池移位导致整机重心偏移，影响飞行稳定性。整机的重心设计在中心舱几何中心下方5mm位置，这种低重心布局可提升飞行过程中的自稳特性，降低飞控的姿态修正负荷，提升飞行的平顺性。
