多类型滚动轴承及立式带座轴承组件

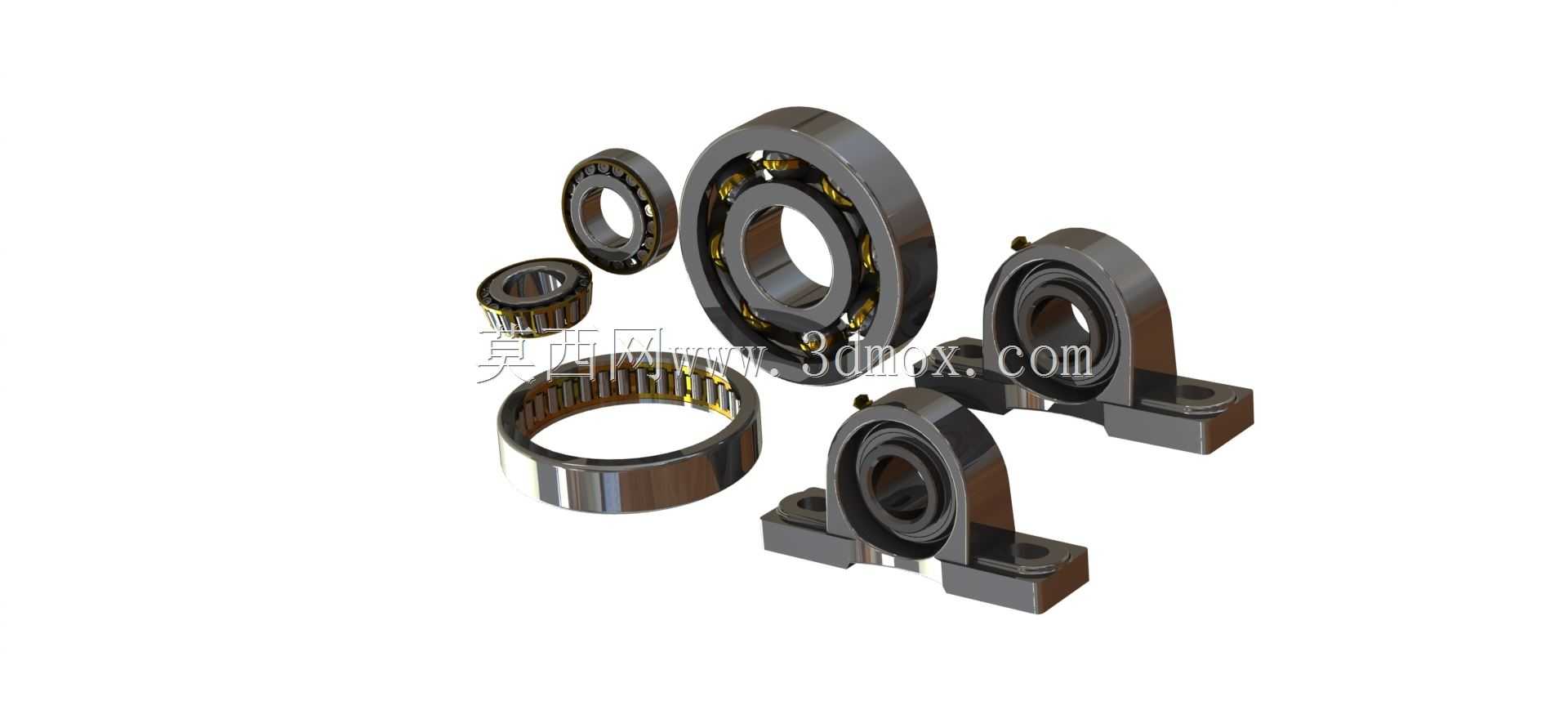

　　这套轴承组件覆盖了常规机械传动场景里最常用的几类滚动支撑结构，从无座的独立深沟球轴承、滚针轴承，到带立式铸造座的外球面轴承单元，基本能满足中小功率传动、轻载输送、小型工装设备的旋转支撑需求。日常做设备改型或者非标设计的时候，很多工程师容易忽略轴承安装边界的预留，这套模型把不同类型轴承的装配关系做了完整还原，能直接用来核对安装位的干涉情况。

　　先说独立使用的几类轴承，其中宽内圈的滚针轴承径向尺寸紧凑，适合安装空间受限、径向载荷偏大的场合，比如小型齿轮箱的输出端、工装夹具的旋转销轴位置，这类轴承对轴的加工精度要求不低，轴颈的圆柱度公差通常要控制在IT6级以内，装配前要确认滚道表面没有磕碰划痕，不然很容易出现早期点蚀。常规的深沟球轴承是通用性最强的一类，能同时承受径向载荷和不大的轴向载荷，在中小型电机、输送机托辊、家用传动设备里随处可见，设计选型的时候要注意，两侧带密封盖的型号不需要额外预留润滑脂加注空间，而开式轴承要在相邻的轴承座位置留出储油腔，避免运转过程中润滑脂流失。

　　再看立式带座轴承单元，这类组件把轴承和铸造安装座做成了一体化结构，安装的时候不需要额外加工复杂的轴承座孔，只需要在安装基板上加工对应位置的螺栓过孔就能完成固定，对安装面的平面度要求比分体式轴承座低很多，非常适合农业机械、食品输送线、小型木工设备这类现场安装精度不高的场景。带座轴承的内圈通常带顶丝结构，装配的时候要把顶丝对准轴上的定位凹坑拧紧，避免运转过程中内圈和轴出现相对滑动，磨伤轴颈。这类轴承座的安装螺栓要配防松垫圈，尤其是有振动的工况下，螺栓松动会导致轴承座偏移，直接加剧轴承的磨损。

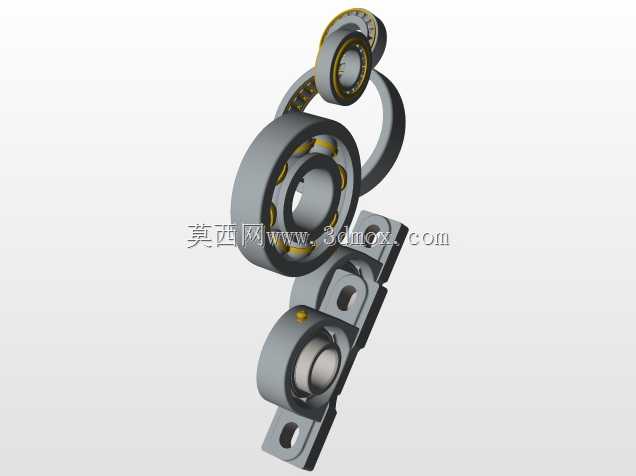

　　从设计思路上看，这套模型把不同类型轴承的保持架结构、滚动体排布都做了还原，深沟球轴承的铜质保持架能在较高转速下保持稳定，滚针轴承的冲压保持架重量轻，适合中低速重载的场合，带座轴承的铸铁座有足够的刚性，能承受一定的冲击载荷。做三维装配的时候，可以直接把这些轴承模型调入装配体，核对轴的台阶高度、轴承端盖的压紧余量，通常轴承内圈的压紧高度要比轴颈台阶低0.1到0.2毫米，避免端盖压到保持架影响运转。另外要注意，不同类型轴承的安装配合公差不一样，旋转的内圈和轴通常选k6或者m6的过渡配合，固定的外圈和座孔选H7的间隙配合，过盈量太大会导致轴承游隙变小，运转时温升过快，过盈量太小则会出现跑圈的问题。

　　在实际应用场景里，这类轴承组件几乎遍布所有带旋转运动的设备，小到桌面级的小型3D打印机传动辊，大到工厂里的皮带输送机托辊组，都能看到这些结构的身影。做设备维护的时候，也可以参考这套模型的结构拆解顺序，拆卸轴承的时候要使用拉马均匀受力，不要直接敲击轴承外圈，安装的时候可以通过加热内圈的方式实现热装，温度控制在100摄氏度左右就足够，温度太高会导致轴承的热处理硬度下降，缩短使用寿命。对于有密封要求的工况，要确认轴承自带的密封唇口没有破损，装配时在密封唇口位置涂抹少量润滑脂，既能减少密封件的磨损，也能阻挡外界的粉尘、水汽进入轴承内部。
