抛光款棘轮扳手结构三维设计作品

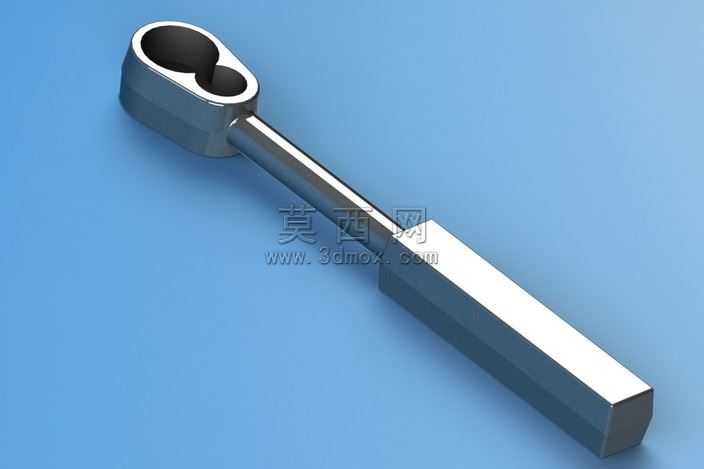

本作品为棘轮扳手的三维结构设计，建模阶段采用参数化特征建模思路，先从头部棘轮腔的核心结构入手，精准绘制棘轮容置腔的双孔轮廓，通过拉伸切除特征构建出适配棘轮棘爪结构的腔体空间，保证后续棘轮机构装配时的配合精度。手柄部分采用长直棱柱造型，通过拉伸凸台特征构建主体轮廓，再对头部与手柄的衔接位置做圆角过渡处理，避免应力集中的同时优化握持与视觉效果。材质设置上，整体赋予高抛光金属钢材材质，调整金属材质的反射率、粗糙度参数，模拟经过镜面抛光处理的铬钒钢表面质感，在渲染环节搭建柔和的漫反射光照环境，通过蓝色纯色背景突出金属件的亮面反光与棱边轮廓，清晰展现扳手的结构线条。结构设计上，头部采用双规格棘轮孔布局，可适配两种不同尺寸的紧固件，无需频繁更换工具即可完成对应规格螺栓螺母的拆装操作，长直手柄的长度经过力矩测算，保证手动操作时能够输出足够的拧紧力矩，同时手柄末端做平切处理，避免尖锐边角带来的使用安全隐患。设计过程中对各部分的壁厚做了均匀化处理，保证整体结构强度的同时控制整体重量，符合手动工具的轻量化使用需求，各特征之间的衔接处做了连续的曲面过渡，没有出现特征断裂或者面重叠的建模问题，整体模型结构完整，可用于工具结构展示、五金产品设计参考等场景，还原了抛光棘轮扳手的真实外观与核心结构特征，建模过程中反复调整头部腔体与手柄的同轴度参数，保证整体结构的对称性，避免出现偏心问题影响使用受力。
