滚花圆头螺纹连接调节旋钮结构设计

　　这款滚花圆头旋钮是手动调节类设备上极为常见的操作构件，日常在检测仪器定位调节、工装夹具松紧控制、小型设备行程微调、通讯设备接口锁紧、电子设备参数调校场景中都能见到它的身影，核心作用是通过人手的直接拧动，将旋转扭矩转化为轴向的锁紧力或者直线位移，实现部件位置的固定、参数的微调、接口的锁止等功能，不需要额外借助扳手、螺丝刀等辅助工具，徒手就能完成操作，在需要频繁手动调整的工位上，这类构件的操作效率远高于需要工具辅助的紧固件。

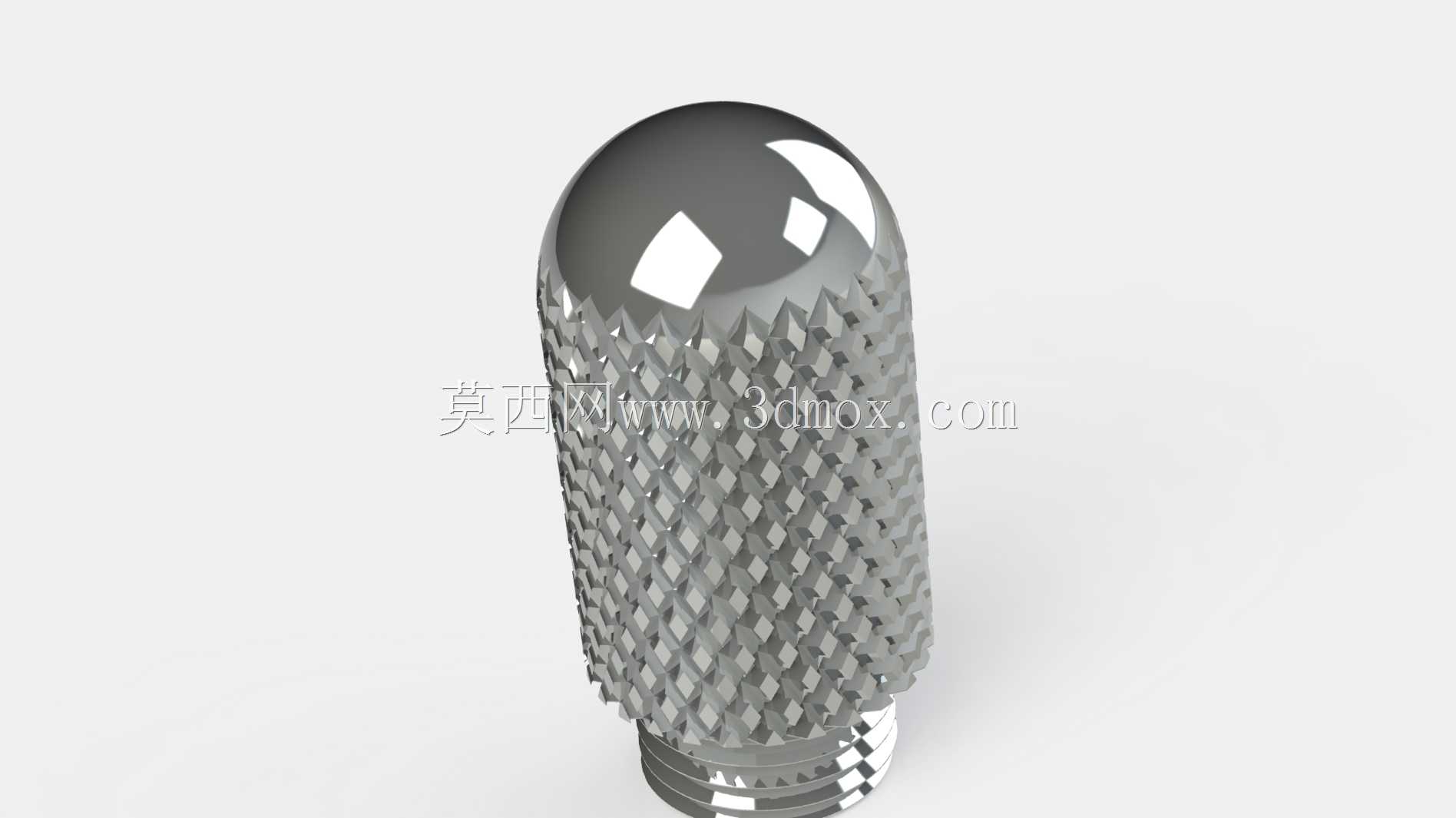

　　从结构设计逻辑来看，这款旋钮采用三段式的功能分区设计，最上端的圆头部分做了光滑球面处理，没有尖锐棱角，一方面是避免人手操作时被棱角划伤，另一方面球面的造型在拧动到极限位置时，不会因为突出的棱边对周边部件造成剐蹭，同时光滑的球面也不容易积灰，在有清洁要求的设备场景下更容易擦拭维护。中间的握持段采用了全周滚花设计，滚花的齿形做了钝化处理，齿尖没有锋利的锐角，人手拧动的时候既能提供足够的摩擦力，即使手上沾有少量润滑油、切削液或者汗液，也不会出现打滑的情况，同时不会因为齿形过于尖锐划伤操作人员的手掌。滚花的齿距经过实际操作验证，既不会因为齿距过密导致摩擦力不足，也不会因为齿距过大握持时产生硌手的不适感，长时间频繁操作也不会造成手掌的压痕。下端的螺纹连接段采用标准外螺纹结构，螺纹的公差带选用中等配合精度，既能保证和对应内螺纹件的顺畅旋合，不会出现卡滞、滑牙的问题，也不会因为配合间隙过大导致调节时出现旷量，影响调节精度。

　　从安装边界与尺寸适配角度来说，这款旋钮的整体轴向尺寸控制在紧凑区间，安装后突出安装基面的高度不会过大，避免在设备外部形成突兀的突出结构，减少设备运输、使用过程中被磕碰导致旋钮变形、螺纹弯折的概率。滚花段的外径尺寸经过人体工程学验证，成年人的拇指和食指捏持的时候，接触面积刚好能提供足够的拧动扭矩，不需要整手握持就能完成锁紧操作，在设备安装空间局促的位置，也能顺利完成调节动作。下端螺纹段的长度根据常用的安装板厚做了适配，常规1-5mm厚度的安装面板都能兼容，不需要额外调整螺纹旋入深度，安装时直接对准螺纹孔旋入即可，不需要额外加装垫片等辅助配件，螺纹末端做了倒角导向，对准螺孔的时候不需要反复调整角度，能快速导入螺纹，提升装配效率。

　　在实际选型应用中，这类旋钮常被用在通讯设备的接口锁紧部位，替代传统的螺丝锁紧，不需要工具就能快速完成接口的装拆，在现场调试、设备维护的时候能大幅节省操作时间；在工装夹具的定位调节部位，这类旋钮可以作为快速锁紧件，调整工件位置后直接徒手拧紧就能完成固定，不需要借助扳手，适合小批量多品种的生产场景下频繁调整工装的需求；在检测仪器的微调机构上，这类旋钮配合螺杆结构，可以实现小行程的精准位移调节，滚花带来的阻尼感能让操作人员清晰感知拧动的角度，提升微调的精度控制能力。设计过程中针对滚花段的结构做了工艺优化，滚花直接在基体上加工成型，不需要额外嵌套防滑套，避免长期使用后防滑套老化、脱落的问题，整体采用金属材质加工，结构强度足够，正常拧动的扭矩下不会出现断裂、变形的问题，球面头部的抛光处理也提升了零件的耐锈蚀能力，在普通车间环境下长期使用也不会出现表面锈蚀卡滞的问题。螺纹段和滚花段的同轴度做了严格控制，旋入后不会出现偏斜，保证锁紧时受力均匀，不会因为偏载导致螺纹磨损加快，延长构件的使用寿命。
