通讯设备用网纹滚花调节旋钮结构设计

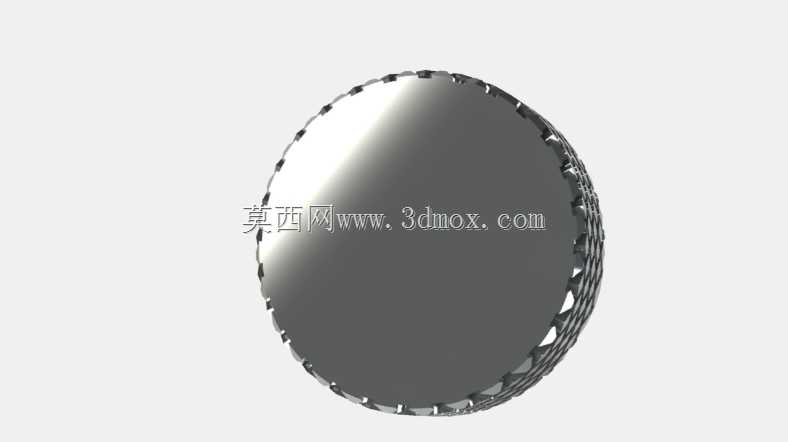

　　这类滚花旋钮常出现在各类手持通讯终端、小型通讯测试设备的侧边调节位，日常使用中主要承担参数微调、档位切换、锁紧定位的功能，相比光滑表面的旋钮，网纹滚花结构能在戴薄劳保手套、手指沾有少量汗液或粉尘的工况下，依然提供足够的静摩擦力，避免调节时出现打滑、施力不足的问题，尤其适合户外通讯作业、设备现场调试这类操作环境不算理想的场景。从结构设计逻辑来看，该旋钮采用分体式功能区划分，外露的大直径圆盘为操作施力区，侧边的网纹滚花采用直纹交叉滚压成型，滚花深度控制在0.3-0.5mm区间，既不会因为纹路过深积攒灰尘油污，也不会因为纹路过浅失去防滑效果，圆盘端面做了0.2mm的倒角处理，避免装配后边缘锐边划伤操作人员手指，

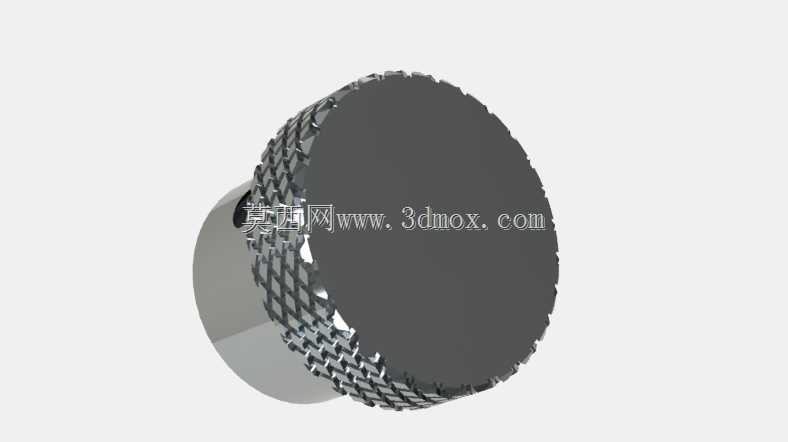

　　也能减少日常磕碰导致的边缘崩缺问题。后部延伸的圆柱段为安装配合区，该段直径比操作区小40%左右，长度根据安装面板的厚度预留0.2mm的装配间隙，配合段末端设计有环形卡槽，用来安装E型卡簧实现轴向定位，避免旋钮在反复插拔、旋转调节的过程中从面板安装孔脱出，部分同结构的旋钮还会在配合段加工D型切面或者扁位，和电位器、编码器的输出轴配合时，能传递更大的扭矩，不会出现旋钮转了但内部调节轴没跟着动的空程问题。在安装边界的考量上，这类旋钮的操作区直径通常控制在12-18mm区间，刚好适合成年人拇指与食指捏合施力的尺寸范围，安装时需要在设备面板上预留直径比配合段大0.1-0.15mm的安装通孔，孔位周边3mm范围内不能布置其他凸起的按键、接口，

　　避免旋钮旋转时和周边零件发生干涉，旋钮装配完成后，操作区端面和设备面板之间预留0.5mm的间隙，既不会因为间隙过大进灰，也不会因为间隙过小导致旋钮旋转时摩擦面板，增大操作阻尼。从实际使用的耐久性角度出发，该类旋钮通常采用POM或者ABS加玻纤的材质注塑成型，滚花区域直接在模具上做放电蚀纹处理，不需要后续二次滚压加工，量产一致性更好，材质本身的自润滑特性也能让配合段和安装孔之间的旋转阻尼保持稳定，长期使用不会出现卡滞、阻尼忽大忽小的问题。作为较大组件的一部分，该旋钮不需要单独做复杂的表面处理，本体颜色直接和设备外壳配色保持一致即可，部分需要做标识的场景，会在旋钮端面做凹刻的箭头或者档位标识，

　　填充油漆后即使长期摩擦也不会出现标识磨损脱落的问题。在结构建模过程中，滚花特征不需要做全细节的阵列建模，在做整机装配干涉检查时，可以用简化的光滑圆柱代替滚花区域，减少模型的面数提升软件运行效率，只有在做零件单独的工程图输出、手板加工验证的时候，才需要把滚花的细节特征做出来，标注清楚滚花的模数、纹路角度和公差要求，避免加工出来的零件防滑效果达不到设计预期。这类旋钮虽然属于小型结构件，但在通讯设备的人机交互环节承担着很重要的作用，设计时需要兼顾操作手感、装配可靠性、长期使用耐久性几个维度的要求，不能只关注外观造型忽略实际使用中的工况需求，比如在低温环境下使用的通讯设备，旋钮材质还要考虑低温脆化的问题，选用耐低温的PC加ABS材质，避免冬季户外使用时旋钮受撞击碎裂。
