透明笔身按动式圆珠笔结构设计

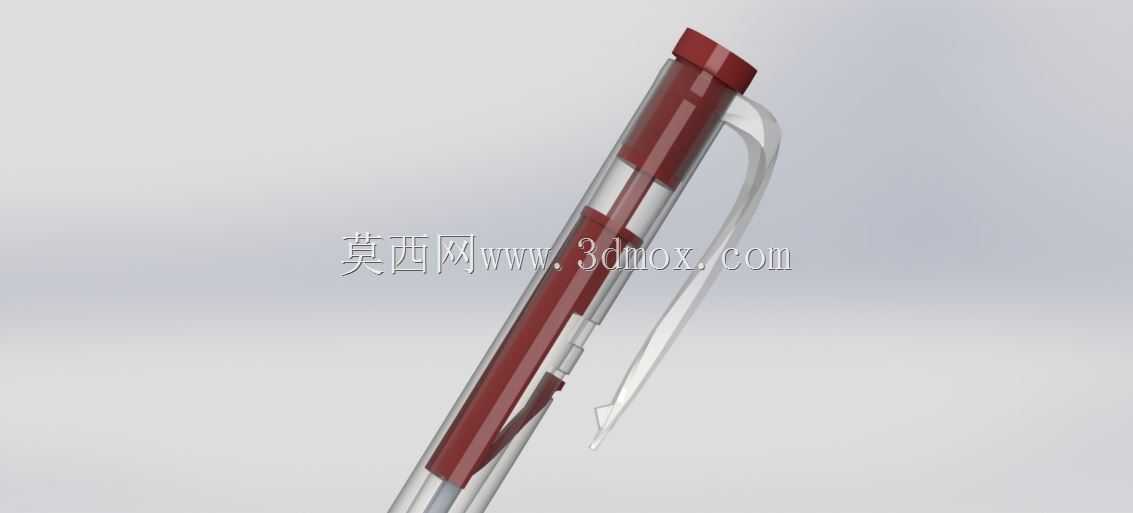

　　日常办公与学习场景中，书写用笔是高频使用的随身工具，这款按动式圆珠笔的结构设计，围绕日常握持书写的实际使用需求展开，兼顾了结构可靠性与使用便捷性。从实际使用场景来看，这类笔常被放置在工装口袋、笔记本封套、文件袋夹层中，因此笔夹的夹持结构设计是重点考量部分，笔夹采用一体化弧形弹性结构，与笔身主体的衔接处做了圆角过渡处理，避免夹持布料或纸张时出现勾丝、刮纸的问题，夹持力经过反复调试，既可以稳定夹在厚度0.1mm到2mm的片状载体上不会轻易滑落，也不会因为夹持力过大导致取下时需要过度用力，甚至扯坏纸张或衣物面料。笔身采用分段式透明外壳设计，外层透明壳体使用高透耐磨的工程塑料材质，一方面可以直观观察内部笔芯的剩余墨量，

　　避免出现书写到一半墨量耗尽的突发状况，另一方面透明壳体与内部红色内芯结构形成视觉层次，外观辨识度更高，笔身的握持段做了微弧面收腰处理，贴合日常书写时手指的握持弧度，长时间书写也不会出现硌手的问题，握持段的直径控制在10mm到12mm之间，适配大多数成年人的手指握持尺寸，不会因为过粗导致握持费力，也不会因为过细影响握持稳定性。按动结构设置在笔的顶端，按动行程控制在4mm左右，按动压力设置在8N到12N之间，按动反馈清晰，不会出现按动卡顿或者按动后笔芯无法锁定伸出位置的问题，内部的回弹弹簧采用等节距圆柱弹簧设计，弹簧的线径、节距经过匹配调试，保证笔芯收回时动作顺畅，不会出现卡滞。笔的整体长度控制在140mm左右，

　　收起状态下的最大直径为14mm，整体重量控制在12g左右，放在口袋中不会有明显的坠重感，随身携带的负担很小。内部的笔芯安装腔采用通用标准尺寸设计，可以适配市面上大多数同规格的通用按动圆珠笔芯，用户后续更换笔芯时不需要寻找专用配件，降低了使用成本。笔夹与笔身的连接采用嵌入式卡扣结构，不需要额外的粘接或者螺丝固定，装配工序更简单，生产组装的效率更高，连接位置的强度经过验证，反复扳动笔夹超过千次也不会出现断裂或者松动脱落的问题。笔的顶端按动帽与笔身的配合间隙控制在0.1mm以内，既保证按动时的活动顺畅，也不会出现间隙过大导致晃动、进灰的问题，笔的前端出芯口做了锥形收窄设计，书写时笔尖的视野更好，方便用户精准控制书写位置，

　　出芯口与笔芯的配合间隙控制在0.05mm左右，书写时笔尖不会出现明显的晃动，保证书写线条的流畅稳定。从结构设计的合理性来看，整个笔的零部件数量控制在7件以内，分别是透明外笔身、红色内芯衬套、笔夹、按动帽、回弹弹簧、笔芯、笔尖限位套，零部件数量少，结构简单可靠，生产时的模具成本更低，组装工序更少，适合批量规模化生产。各个零部件之间的配合都采用卡扣或者间隙配合的方式，没有使用胶水粘接，用户如果需要拆解清理笔身内部的灰尘或者更换笔芯，不需要额外的工具就可以完成拆解和重新组装，维护十分方便。笔身的外表面没有做多余的凸起或者棱角，所有的边角都做了R0.5以上的圆角处理，放在口袋中不会勾挂衣物面料，握持时也不会划伤手部。透明笔身的表面做了硬化处理，表面硬度达到2H以上，日常使用中与钥匙、卡片等物品放在一起摩擦也不会轻易出现划痕，长期使用也能保持外观的整洁通透。内部的红色衬套一方面起到装饰作用，另一方面也可以作为笔芯的导向结构，笔芯在衬套内部的导向腔中活动，不会出现笔芯倾斜偏移的问题，保证按动时笔芯的运动轨迹始终与笔身轴线重合，伸出和收回的动作都十分顺畅。
