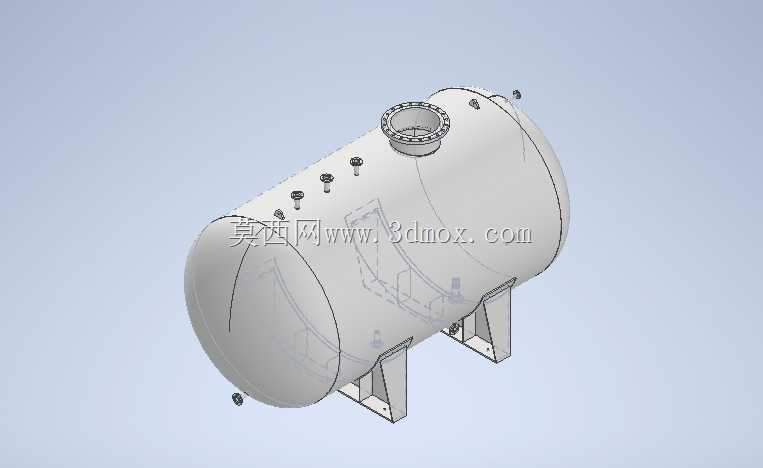

带有人孔及详细部件的卧式储油罐体

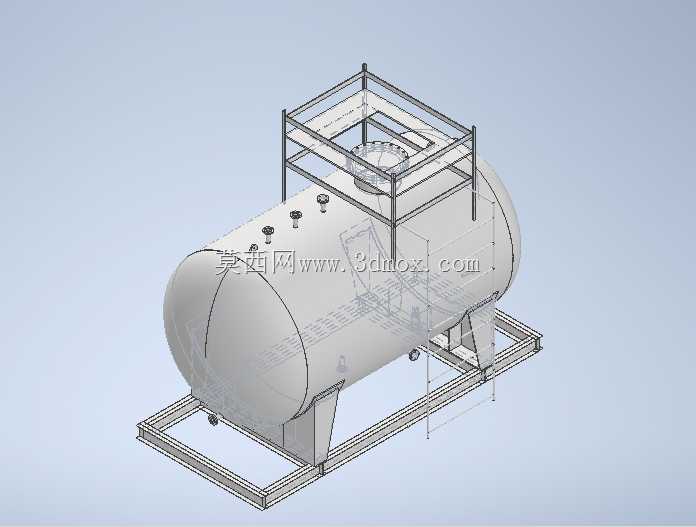

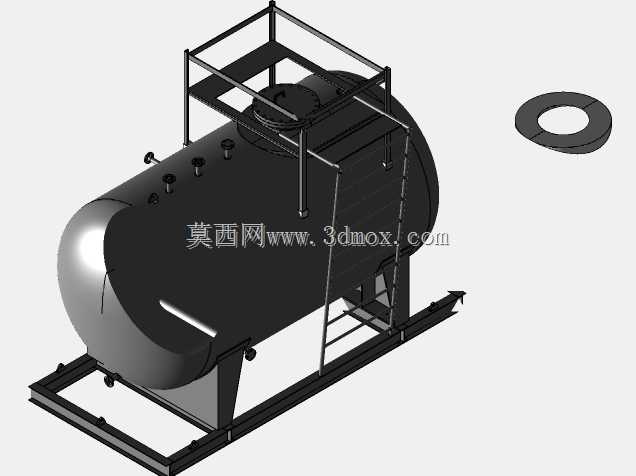

　　在油气储运、厂区燃油供给、中小型燃油储备站点的场景中，卧式储油罐体是核心的静态存储设备，这类设备的设计合理性直接关系到存储介质的安全性、运维操作的便捷性以及现场安装的适配性。本次呈现的罐体结构，首先在顶部设置了标准人孔结构，人孔周边配套了可拆卸的操作检修平台与安全护栏，平台采用型钢焊接框架搭配防滑踏步结构，护栏高度符合工业操作平台的安全防护要求，运维人员可通过直梯抵达平台，完成罐内检修、附件拆装、介质采样等作业，避免了传统无平台罐体作业时的临边防护缺失问题。

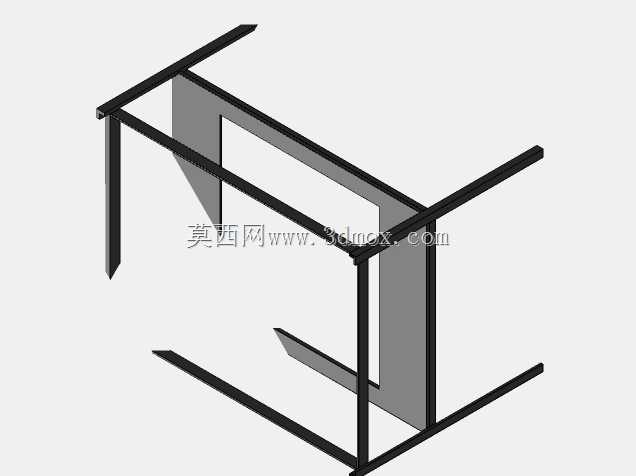

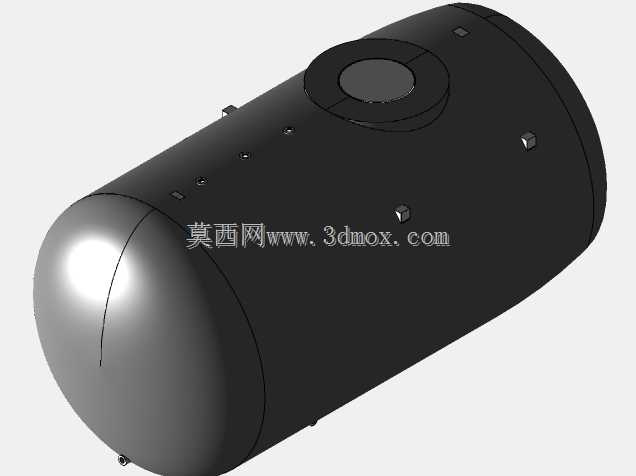

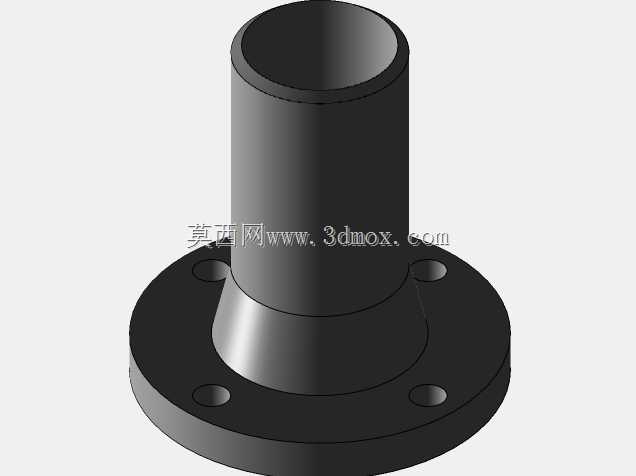

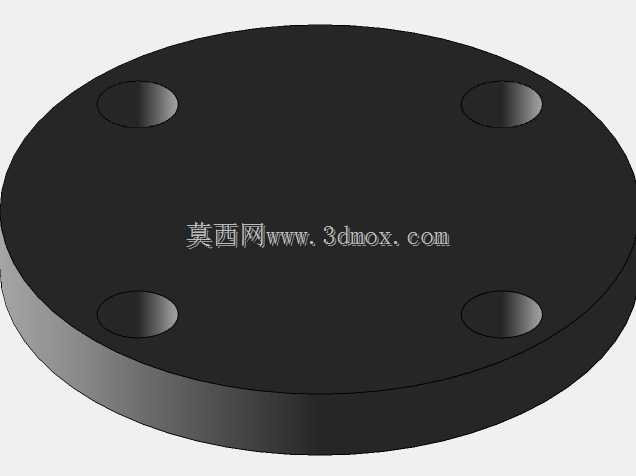

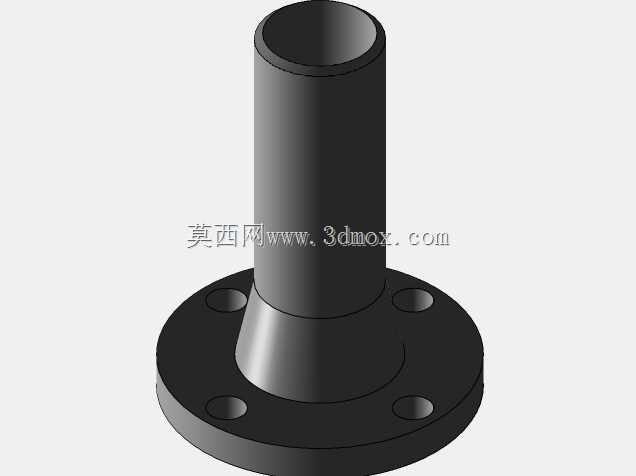

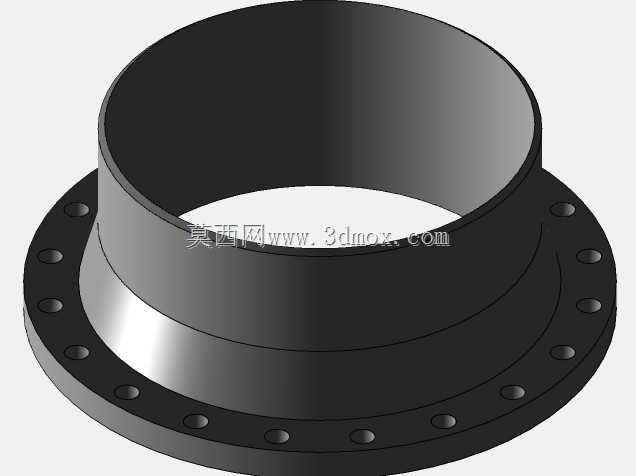

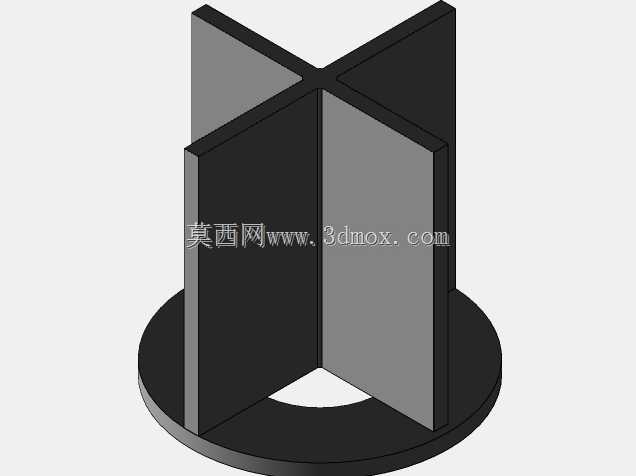

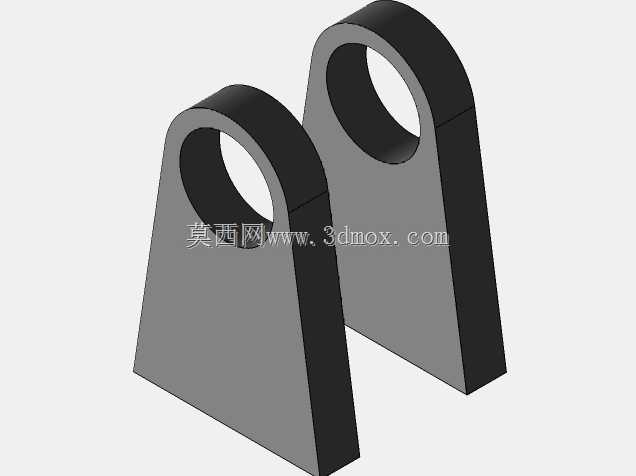

　　从罐体本体结构来看，主体采用标准椭圆封头与圆柱形筒身焊接成型，筒身底部设置了两个鞍式支座，支座与底部安装框架采用螺栓连接的形式，安装框架为型钢组焊的整体式底架，底架上预留了地脚螺栓安装孔位，可直接适配混凝土基础的预埋螺栓定位，现场安装时无需额外制作支撑结构，大幅缩短现场施工周期。筒身顶部除人孔外，还分布了多个工艺接管口，分别对应进油、出油、呼吸阀、液位计、温度检测、排污引压等功能，每个接管口都设置了配对法兰与加强筋结构，避免接管位置在长期载荷下出现应力开裂问题，接管的高度与间距充分考虑了阀门安装、管线排布的操作空间，不会出现阀门手轮干涉、管线弯头无法安装的问题。

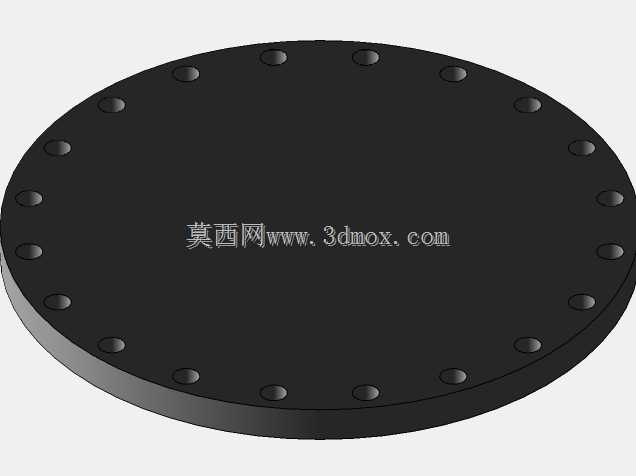

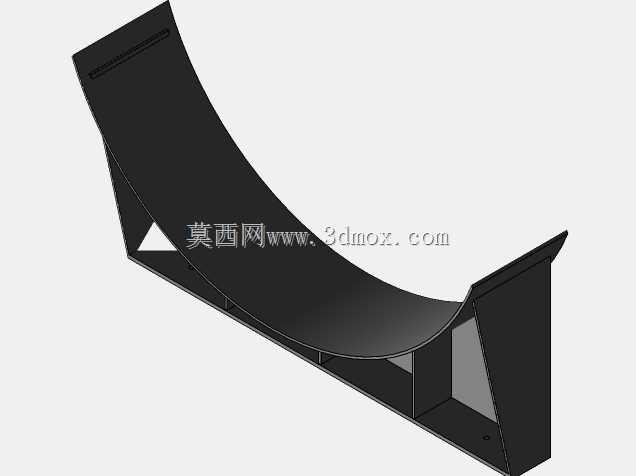

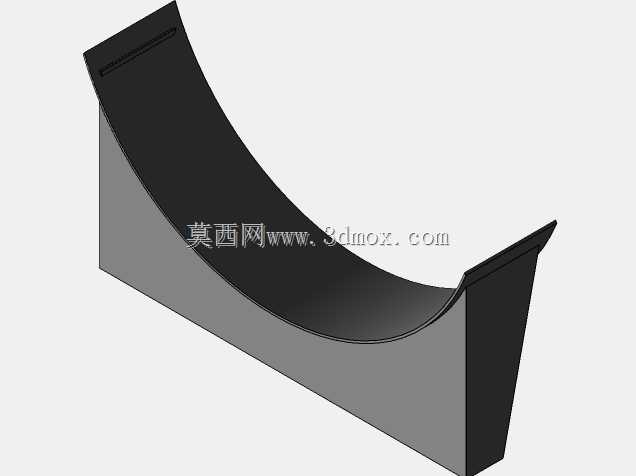

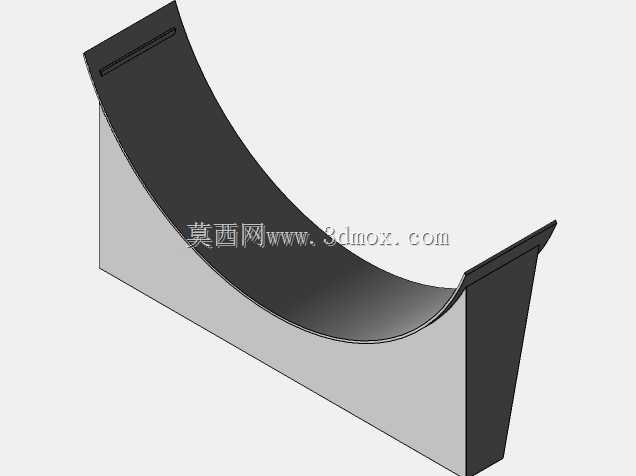

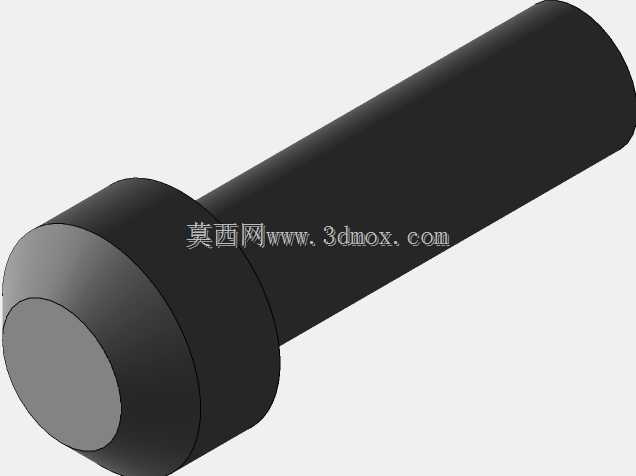

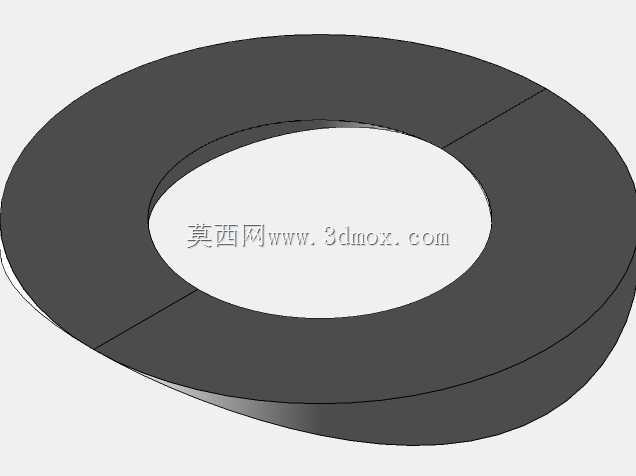

　　设计过程中，首先根据存储介质为柴油的特性，确定了筒身的壁厚取值，充分考虑了罐体自重、介质静压、风载、地震载荷的组合工况，鞍式支座的位置设置在距离封头切线位置四分之一筒身长度处，这个位置可以让筒身的弯矩分布最为均匀，降低支座位置的局部应力集中，避免长期使用过程中支座位置出现变形。人孔的选型采用了常压快开式人孔结构，人孔盖的密封面设置了耐油橡胶垫片，配套的紧固件采用镀锌处理，满足户外使用的防腐蚀要求，人孔的内径尺寸满足成年人携带检修工具进出的空间要求，同时人孔颈的高度高出罐顶平台面足够距离，避免罐顶积水进入罐内。

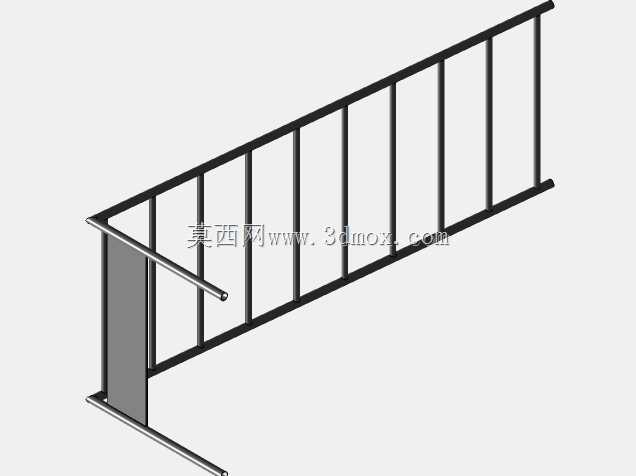

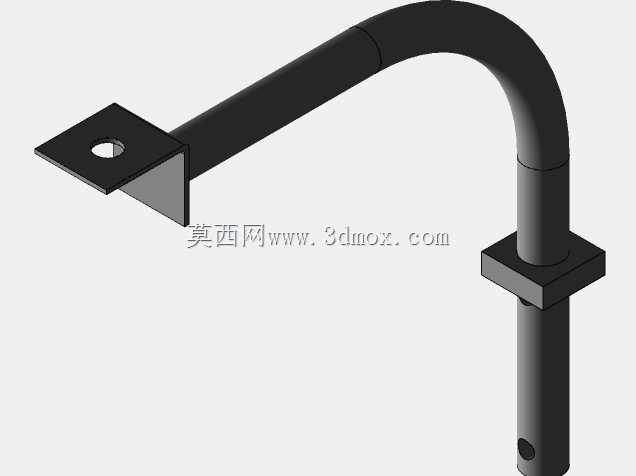

　　顶部操作平台的设计充分考虑了检修作业的活动范围，平台围绕人孔周边预留了不小于600mm的操作宽度，护栏的横杆间距、踢脚板高度都符合工业防护的规范要求，平台与罐顶之间的连接采用可拆卸的抱箍结构，不需要在罐壁上额外焊接支架，避免焊接应力对罐体本体的损伤，也方便后期平台的维护更换。罐体底部的排污口设置在筒身最低点位置，配套的排污接管延伸至底架外侧，可直接连接排污管线，定期排出罐底沉积的水分与杂质，保证存储柴油的清洁度。液位计接口采用上下两个法兰接管的形式，可直接安装磁翻板液位计，无需现场额外配做安装支架，操作人员在地面即可直观观测罐内液位高度。呼吸阀接口设置在罐顶最高位置，可配套安装全天候呼吸阀，平衡罐内压力，避免加注或抽取介质时罐内出现超压或真空状态，保障罐体运行安全。

　　从安装边界尺寸来看，整体底架的长宽尺寸充分考虑了公路运输的限界要求，不需要拆解即可通过普通货运车辆完成运输，罐体的总高度满足常规厂区室内外安装的净高要求，不会出现运输过程中超高、安装时与上部管线干涉的问题。所有外露的钢结构件都预留了防腐涂装的工艺余量，建模过程中所有的焊缝位置都做了合理的工艺表达，法兰、螺栓、护栏型钢等标准件都采用了参数化建模方式，可直接导出工程图纸用于生产制造，也可用于厂区布局的三维仿真、管线综合排布的碰撞检查，提前规避现场安装时的管线冲突、操作空间不足等问题。对于结构设计从业者来说，这个模型完整呈现了常压卧式储液罐的设计细节，从支座选型、接管布置、检修附件配置到安装框架的设计，都符合工程实际的应用要求，没有冗余的结构设计，每个部件都对应实际的运维或工艺功能，可作为同类储液罐体设计的参考模板，也可直接用于相关项目的方案展示、安装模拟环节。
