磁驱主动悬浮式风车结构设计方案

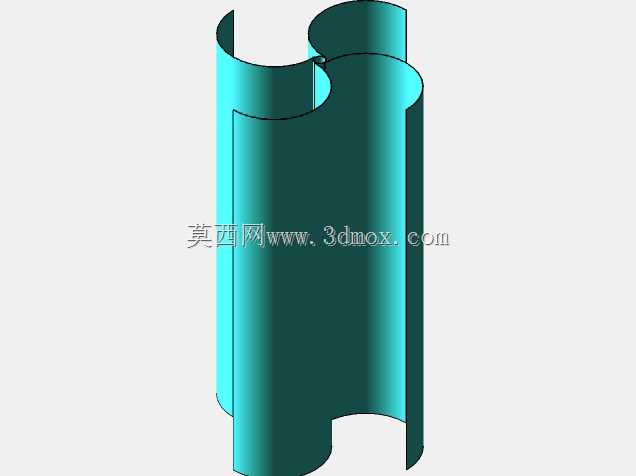

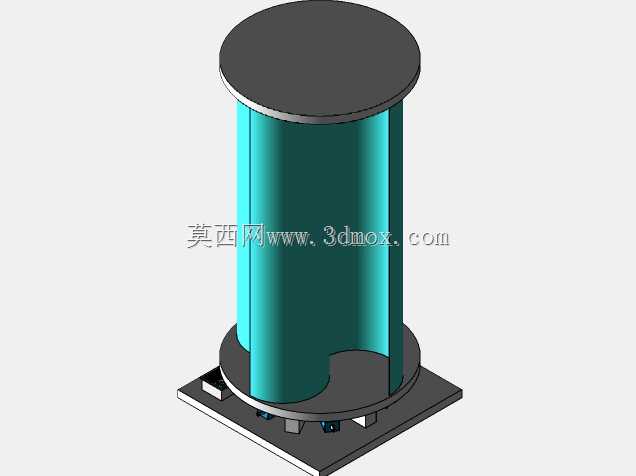

　　这款磁驱主动悬浮风车的核心设计逻辑，是依托磁铁与螺线管的电磁配合实现无接触悬浮运转，完全摒弃传统风车的机械轴承支撑结构，从根源上消除接触式摩擦带来的能量损耗与部件磨损问题，在科教演示、创意展示、低功耗风能采集场景中具备独特的应用优势。从结构布局来看，主体采用立式圆筒构型，悬浮段的曲面壳体做了等壁厚设计，壁厚控制在1.2mm，既保证壳体自身的结构刚性，避免悬浮运转过程中出现形变抖动，又尽可能降低悬浮体的整体重量，减轻电磁悬浮系统的负载压力。

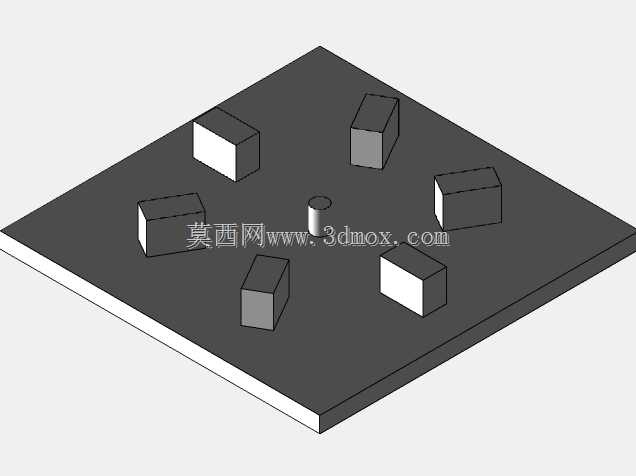

　　设计过程中首先要明确安装边界条件，整套装置的固定基座需要预留直径120mm的圆形安装面，基座内部集成螺线管组件、霍尔位置传感器与控制电路，悬浮体的总高度控制在180mm，最大回转直径为95mm，悬浮气隙设计值稳定在2-3mm区间，既不会因为气隙过小导致意外吸合触碰，也不会因为气隙过大造成电磁能耗过高、悬浮稳定性下降。曲面叶片的弧度经过反复迭代调整，并非规则圆柱面的简单裁切，每片叶片的导风曲面都做了15度的倾角优化，当环境风速达到0.8m/s时即可推动悬浮体产生回转力矩，即使在室内微弱空气流动的环境下也能实现平稳转动。

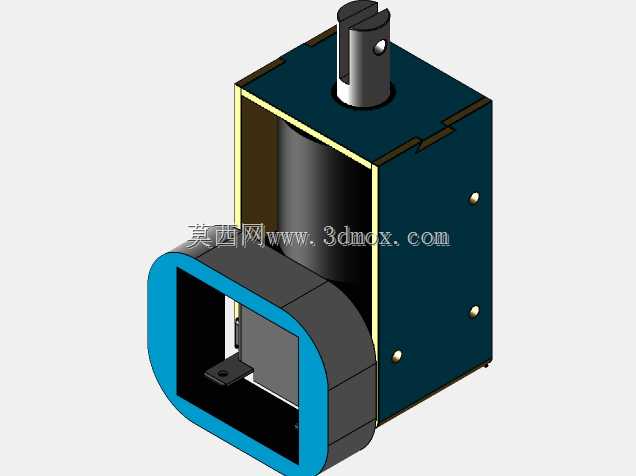

　　从功能特性层面分析，主动悬浮控制是这套结构的核心优势，区别于被动磁悬浮仅靠永磁体斥力实现悬浮的方案，螺线管配合位置传感器可以实时检测悬浮体的位置偏移，动态调整线圈电流大小，抵消外部扰动带来的位置波动，即使受到轻微的侧向触碰，悬浮体也能在0.2s内回到平衡位置，不会出现掉落或者吸死的问题。这种无接触支撑的特性，让装置运转过程中完全没有机械摩擦噪音，运转噪音低于20dB，适合放置在办公场景、科教展厅作为展示装置使用。

　　在实际应用场景拓展上，这套结构除了作为创意展示摆件之外，还可以在悬浮体内部集成微型发电线圈，配合低速转动的磁场切割实现微功率电能采集，为低功耗物联网传感器提供辅助供电，适合在通风管道、建筑外立面等长期有空气流动的位置部署，不需要额外布线供电就能实现环境参数的长期监测。设计时还考虑了装配的便捷性，悬浮体采用一体化曲面成型结构，没有额外的拼接零件，不需要复杂的装配工序，基座部分的螺线管与控制板采用模块化设计，后期维护时只需要拆解基座底盖即可完成元器件更换，不需要触碰悬浮结构部分。

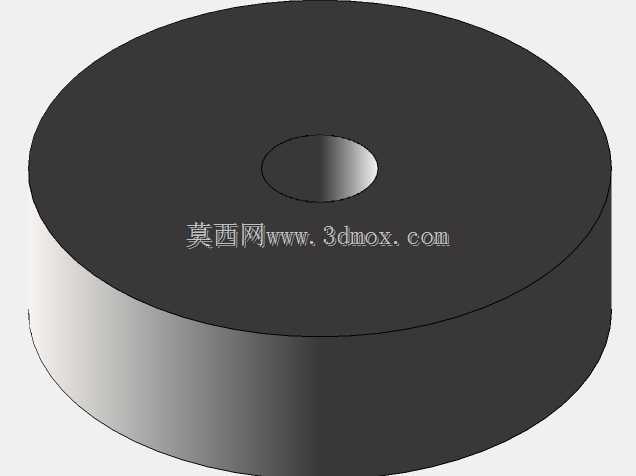

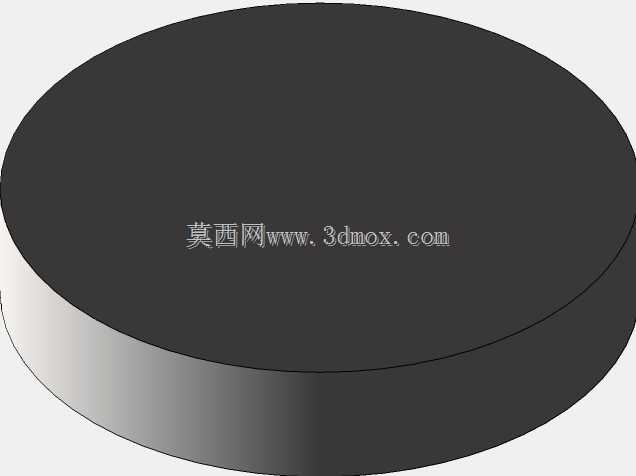

　　从结构建模的细节处理来看，曲面部分的建模采用扫掠成型方式，保证每一段曲面的曲率连续过渡，避免出现棱角结构导致的风阻增大问题，悬浮体底部的永磁体安装槽做了0.1mm的公差预留，保证永磁体安装后与悬浮体同轴度误差不超过0.05mm，避免因为质量偏心导致悬浮运转时出现周期性晃动。安装基座的上表面采用非导磁材料制作，避免对螺线管的磁场分布造成干扰，同时基座表面做了哑光处理，减少光线反射对位置传感器的检测精度影响。整套结构没有易损的接触式传动部件，长期运转的维护成本极低，只要控制电路工作正常，装置可以连续运转数万小时不需要更换机械部件，相比传统带轴承的风车结构，使用寿命提升5倍以上。在进行结构验证时，还针对不同环境温度下的电磁参数变化做了补偿设计，在-10℃到60℃的环境温度区间内，悬浮系统都能保持稳定的工作状态，不会因为温度变化导致永磁体退磁或者线圈电阻变化影响悬浮稳定性。
