模数10直齿圆柱传动齿轮结构设计

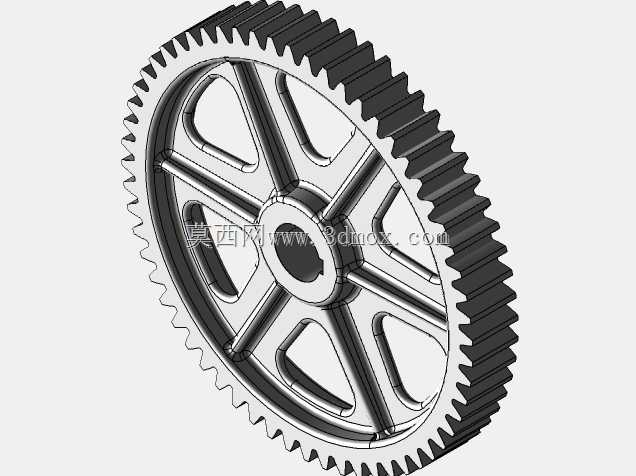

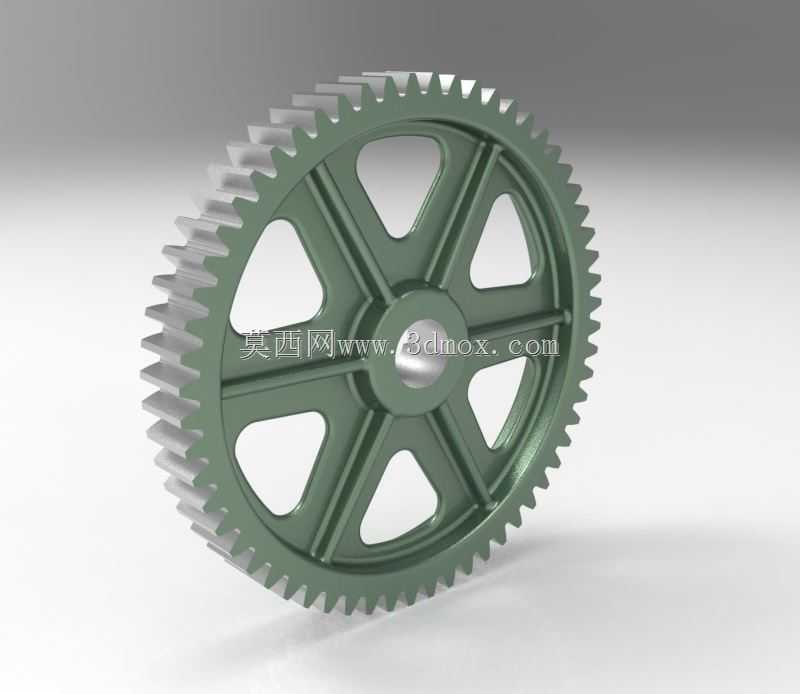

　　这款直齿圆柱齿轮的结构设计，完全围绕重载传动场景的实际使用需求展开，在各类需要定比传动的工业设备中都能适配，比如矿山输送设备的驱动端、中型农机的传动箱、通用减速机的低速级传动副，都能见到这类结构齿轮的应用。不同于小模数仪表齿轮的轻薄设计，这款模数10、齿数60的齿轮，从齿形到轮辐结构都做了针对性的受力优化，齿部采用标准渐开线齿形，压力角选取通用的20度，能保证和同模数标准齿轮的啮合互换性，不需要额外定制配对齿件，降低现场备件的替换成本。轮体部分没有采用实心结构，而是设计了六处对称的三角形减重孔，孔边做了圆弧过渡处理，避免应力集中，在保证轮体整体抗弯、抗扭强度的前提下，尽可能降低了轮体自重，减少设备高速运转时的转动惯量，

　　降低启动阶段的驱动负载，同时也能减少传动过程中的不必要能耗。轮毂部分的孔径设计匹配常用的标准传动轴径，键槽位置按照平键传动的标准尺寸预留，安装时不需要额外做孔位二次加工，轴孔和轮缘之间的辐板厚度经过受力校核，能承受额定扭矩下的交变载荷，不会出现辐板断裂的失效问题。齿宽的选取兼顾了啮合接触面积和安装空间限制，既保证足够的齿面接触强度，避免长期重载下出现齿面点蚀，也不会因为齿宽过大导致安装时的轴向窜动容错率过低，现场装配时不需要反复调整轴承端盖的垫片厚度就能达到合适的啮合侧隙。齿顶部分做了标准的倒角处理，不仅能避免装配时齿边磕碰损伤，也能减少啮合初期的冲击噪音，让传动过程更平稳。轮缘部分的厚度满足齿根弯曲强度的要求，

　　即使在短时过载的工况下，也不会出现轮缘变形导致的齿形错位，保证传动比的稳定。这类齿轮在实际选型时，需要注意安装边界的尺寸限制，轮体外径是模数和齿数乘积加上两倍齿顶高系数对应的尺寸，安装时要预留足够的径向间隙，避免和箱体内部的加强筋或者其他传动件发生干涉，轴向方向的固定可以采用轴肩加锁紧挡圈的方式，也可以配合圆螺母做轴向锁紧，适配不同的轴系固定方案。在传动系统的布局中，这类直齿轮适合平行轴之间的动力传递，不适合交错轴或者相交轴的传动场景，啮合时的润滑可以采用油浴润滑或者稀油喷淋润滑，根据设备的运转速度选择对应的润滑方式，低速重载场景下选用粘度稍高的齿轮油，能在齿面形成足够厚度的油膜，减少齿面磨损，延长齿轮的使用寿命。设计过程中，

　　轮辐的减重孔位置做了对称度校核，保证轮体的动平衡性能，在额定转速范围内运转不会出现明显的振动，降低轴承的额外径向载荷，提升整个传动系统的零部件使用寿命。齿面的加工精度可以根据使用场景选择，普通传动场景下选用8级精度就能满足使用要求，如果是用于高精度传动的设备，可以提升到7级精度，降低传动误差。
