收割机转向传动支撑轴结构设计

　　在农用收获机械的行走转向系统中，转向轴是承担载荷传递、动作执行的核心结构件，直接决定田间作业时的转向响应精度、重载承载能力与复杂路况通行稳定性。不同于道路行驶车辆的转向轴设计，收割机的作业场景集中在松软泥泞、起伏不平的农田地块，作业过程中整机满载粮箱时单侧轴荷可达数吨，同时还要承受秸秆缠绕、泥水侵蚀、颠簸冲击等复杂工况，因此该部件的结构设计需要兼顾强度冗余、传动可靠性与维护便捷性。

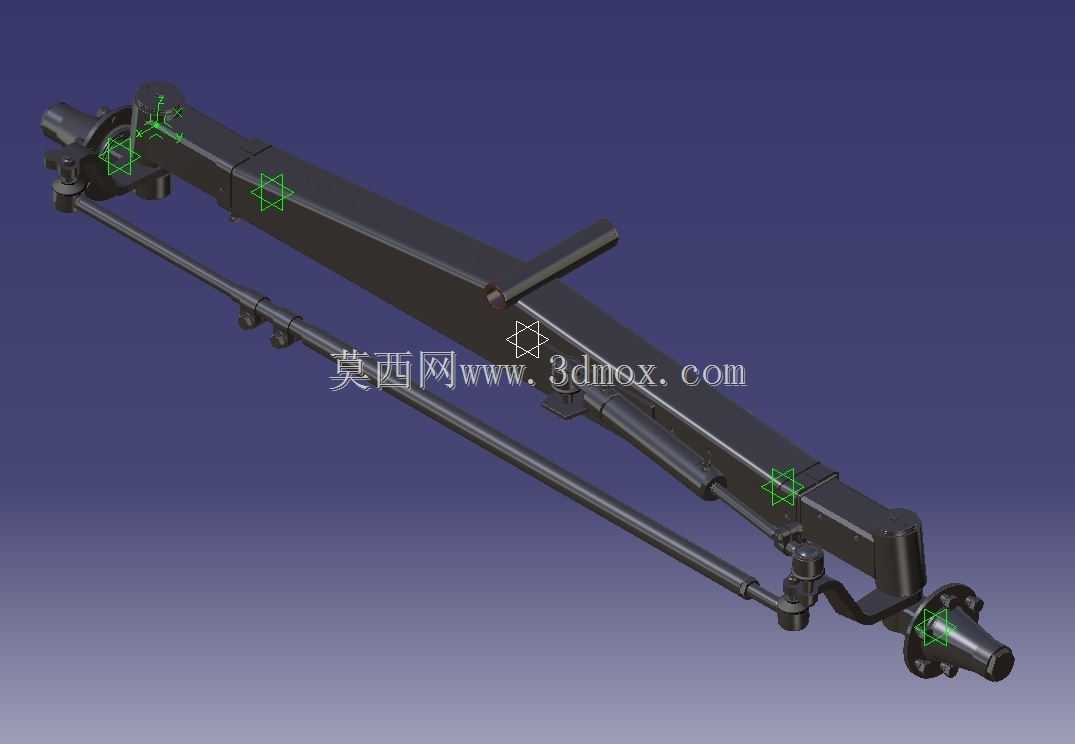

　　从结构功能来看，该转向轴集成了主承载梁、转向拉杆铰接座、转向节安装锥面、轮毂连接法兰等多个功能段，整体采用变截面梁式结构，主承载段采用矩形截面型材作为主体，相比等截面圆轴可在同等重量下提升30%以上的抗弯截面模量，适配田间作业时的垂直冲击载荷与转向时的侧向力矩。转向拉杆采用平行布置的双拉杆结构，两端通过球铰与主转向臂、转向节摇臂连接，可有效避免单拉杆结构在大转角下的运动干涉，同时保证左右转向轮的转角关系符合阿克曼转向几何特性，减少田间转向时的轮胎侧滑与土壤推挤阻力，降低作业过程中的转向操作力。

　　设计过程中首先需要明确安装边界尺寸，主承载梁的两端安装孔位需要与收割机前桥机架的安装支座完全匹配，安装面的平面度公差控制在0.2mm以内，避免装配后产生附加内应力；转向节的安装锥面采用1:10的标准锥度，配合半圆键传递转向力矩，锥面的接触面积要求不低于75%，防止作业过程中出现锥面松动、摆臂旷量等问题。轮毂连接法兰的螺栓孔采用圆周均布设计，孔位位置度公差控制在0.15mm，适配标准农用轮毂的安装尺寸，可直接换装同规格的旱地或水田高花轮胎，无需额外制作连接转接件。

　　考虑到农田作业的泥水侵蚀问题，所有铰接位置均设计了防尘密封圈安装槽，装配时加装双唇口橡胶密封圈，可阻挡泥水、秸秆碎屑进入铰接摩擦副，延长销轴与衬套的更换周期；主承载梁的表面预留了横向稳定杆的安装支座，可根据不同地块的作业需求选装横向稳定杆，提升整机在坡地作业时的侧倾稳定性，减少侧翻风险。转向摇臂的长度经过运动学仿真优化，在方向盘总圈数为3.5圈的参数匹配下，内轮最大转角可达45度，外轮最大转角符合阿克曼转角计算值，最小转弯半径可控制在6米以内，适配小地块的田间转向掉头需求，减少作业过程中的空驶行程。

　　在载荷传递路径设计上，整机前部的垂直载荷通过主承载梁传递到两端转向节，再经轮毂轴承传递到车轮，转向力矩则通过转向摇臂传递到横拉杆，同步带动左右转向节绕主销转动，整个传力路径无冗余结构，应力集中位置均设计了圆弧过渡，过渡圆角半径不小于5mm，避免交变载荷下的疲劳断裂问题。主销内倾、后倾参数经过反复调校，主销内倾角设置为7度，主销后倾角设置为3度，既保证了转向后的车轮自动回正能力，又不会导致转向操作力过大，减轻机手长时间作业的操作疲劳。

　　该结构的三维建模过程中，所有铰接位置均按照实际装配间隙设置了运动副约束，可直接用于转向系统的运动干涉检查与载荷仿真分析，建模时还原了所有安装孔位、密封槽、键槽等细节特征，可直接导出工程图用于生产加工，也可用于虚拟装配培训、维修拆装演示等场景，帮助设计人员与维修人员快速理解转向系统的结构组成与装配关系。
