起重吊装用环眼式钢制吊钩结构设计

　　这类环眼式吊钩是起重吊装作业里最常见的末端取物构件，广泛应用在车间桥式起重机、门式起重机、手动葫芦、电动葫芦、起重滑车以及各类临时吊装索具的末端连接环节，在机械加工车间工件转运、仓储重型货物装卸、设备安装就位、钢结构吊装等场景中承担载荷传递的核心作用，其结构可靠性直接关系到吊装作业的安全，是起重作业环节里不可替代的受力构件。

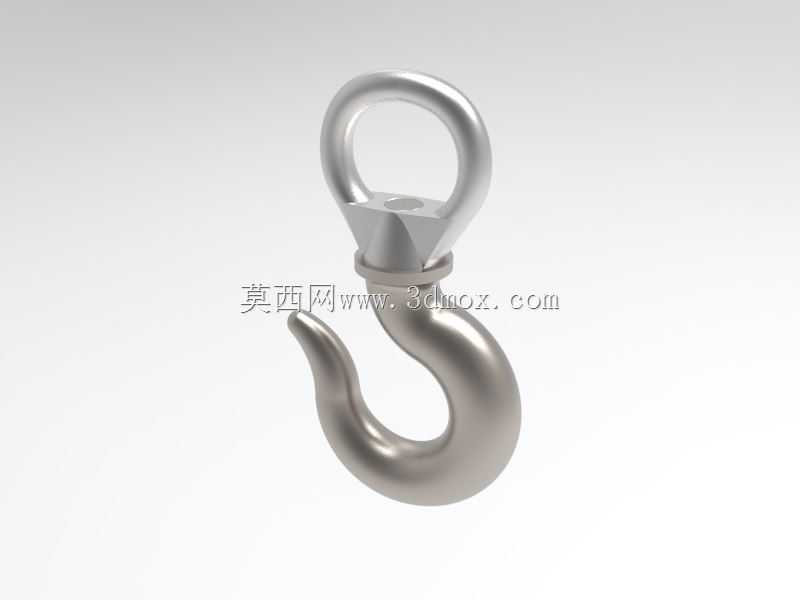

　　从结构设计逻辑来看，该吊钩采用顶部一体式环眼结构，区别于螺纹连接式吊钩，这种环眼结构直接通过卸扣或者钢丝绳套与上部起升机构的索具连接，没有螺纹连接的应力集中薄弱点，更适合频繁变载、冲击载荷的吊装工况。钩身采用经典的大曲率弯弧设计，钩尖部分做了向内收的防脱弧度，在未加装防脱卡的临时作业场景下，也能一定程度降低吊索滑脱的风险，当然在正规作业场景中仍需配套弹簧式防脱舌片使用，避免吊索在晃动中脱出钩腔。

　　从受力设计角度，整个吊钩的截面采用渐变式椭圆截面设计，从顶部环眼与钩身的过渡位置开始，截面尺寸沿着钩身弯弧逐步变化，在钩身弯弧的最内侧也就是受拉应力最大的位置，截面厚度达到最大值，往钩尖方向逐步收窄，这种变截面设计既保证了危险截面的承载能力，又尽可能控制了吊钩自身的重量，降低起升机构的无效载荷。顶部环眼的内孔尺寸做了适配通用卸扣的设计，能够匹配常规规格的弓形卸扣、D形卸扣直接穿接，不需要额外加装过渡连接件，减少了索具连接的环节，也就减少了潜在的失效点。环眼与钩身的过渡位置做了大圆角平滑处理，避免直角过渡带来的应力集中，在承受冲击载荷时，应力能够沿着圆角平滑分散，不会在过渡位置出现应力峰值导致的开裂风险。

　　从安装边界来看，该吊钩的顶部环眼内孔直径适配常规吊装作业中对应吨位的卸扣销轴直径，环眼外侧的圆弧面能够保证卸扣在环眼内有一定的摆动角度，适配吊装过程中吊索角度的变化，不会因为索具偏斜导致环眼局部受剪。钩身的内腔宽度能够容纳对应吨位的钢丝绳套、吊装带、链条等不同类型的吊索，不会因为内腔过窄挤压吊索导致吊索提前磨损，也不会因为内腔过宽导致吊索在钩内窜动幅度过大影响吊装稳定性。钩尖的高度设计刚好能够在吊索完全进入钩腔后，钩尖端部高于吊索的最低位置，配合防脱舌片能够完全封闭钩腔开口，防止吊索脱出。

　　在实际使用场景中，这类吊钩需要配合额定载荷匹配的索具使用，其承载能力是按照材料屈服强度、安全系数5倍以上来设计的，常规采用优质碳素结构钢或者合金结构钢锻造后经调质处理，表面做镀锌或者喷塑处理提升防锈能力，适合在车间、仓库、户外工地等不同环境下使用。设计过程中需要重点校核钩身最大弯曲应力、环眼的拉应力、过渡位置的复合应力，同时要考虑吊装过程中动载系数的影响，保证在突然起升、制动的冲击载荷下不会出现塑性变形。另外吊钩的开口度在设计时也做了严格控制，正常使用中如果开口度出现超过原尺寸10%的变形，就需要强制报废，因此在建模过程中，钩腔的开口尺寸、钩尖的位置都需要严格符合起重吊具的相关标准要求，不能随意放大开口尺寸或者缩短钩尖长度，避免留下安全隐患。

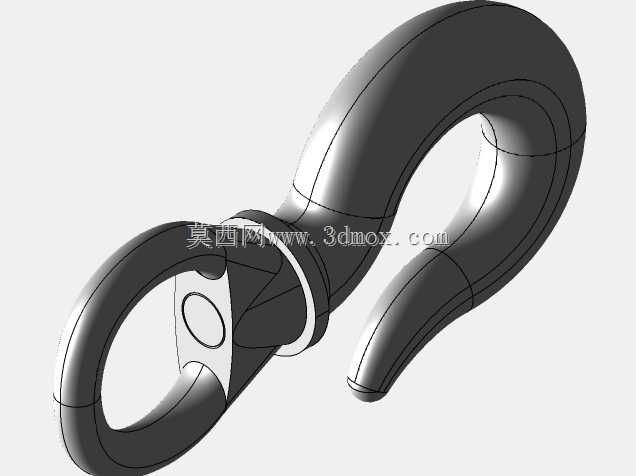

　　从三维建模的角度来看，这类吊钩的建模重点在于变截面钩身的曲率控制，需要保证钩身的中心线曲率平滑过渡，截面沿着中心线的放样过程中不能出现扭曲，否则会导致后续有限元分析时出现应力计算偏差，也会影响后续数控加工或者锻造模具的制作精度。顶部环眼与钩身的合并位置需要做布尔运算后的圆角处理，保证整个构件的外表面平滑，没有尖锐棱角，一方面是避免使用过程中棱角切割吊索，另一方面也是减少应力集中点，提升构件的疲劳寿命。
