焊接钢板有限元应力仿真分析结构

　　在重型钢结构、工程机械承载构件、工业设备机架等场景中，焊接钢板的应力分布直接决定构件的疲劳寿命与承载可靠性，很多现场出现的焊接接头开裂、板件变形失效问题，本质都是前期设计阶段未准确掌握焊接区域的应力集中规律，仅凭经验选取板厚与焊缝尺寸，最终导致实际服役过程中局部应力超出材料屈服强度，引发结构失效。这套焊接钢板的有限元应力仿真结构，核心就是还原焊接板件在受载状态下的真实应力传递路径，为结构优化、焊缝参数调整提供量化的力学依据。

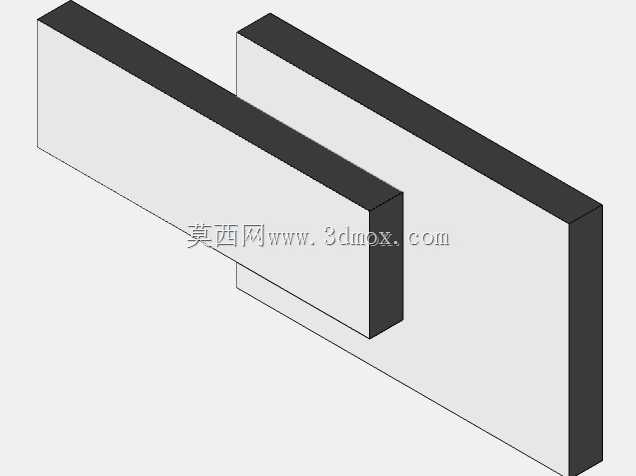

　　从结构本身来看，该仿真对象为两块叠合焊接的矩形钢板，下层钢板作为基础承载基板，上层钢板通过角焊缝与基板连接形成T型叠合承载结构，板件边缘预留有外接销轴的安装孔位，用于模拟实际工况中板件通过销轴连接传递外载的受力状态。建模过程中对焊接区域的网格做了局部加密处理，非关键区域采用较粗的网格划分平衡计算精度与效率，网格单元采用实体单元，能够准确捕捉板厚方向的应力梯度变化，避免壳单元建模在焊接接头区域的计算误差。

　　设计思路上，这套仿真结构没有刻意简化焊接接头的几何特征，保留了焊缝的余高与焊脚尺寸的实际几何形态，因为大量工程实测数据表明，焊缝余高与焊趾位置是应力集中的高发区域，很多疲劳裂纹都萌生于焊趾处，如果建模时直接将焊缝简化为直角连接，会导致计算得到的应力值比实际值低30%以上，完全失去仿真的指导意义。仿真过程中对板件的约束边界做了贴合实际安装状态的设置，模拟基板底部固定、上层板件端部承受横向外载的典型受力工况，能够复现实际服役中板件受弯、焊缝受剪的复合受力状态。

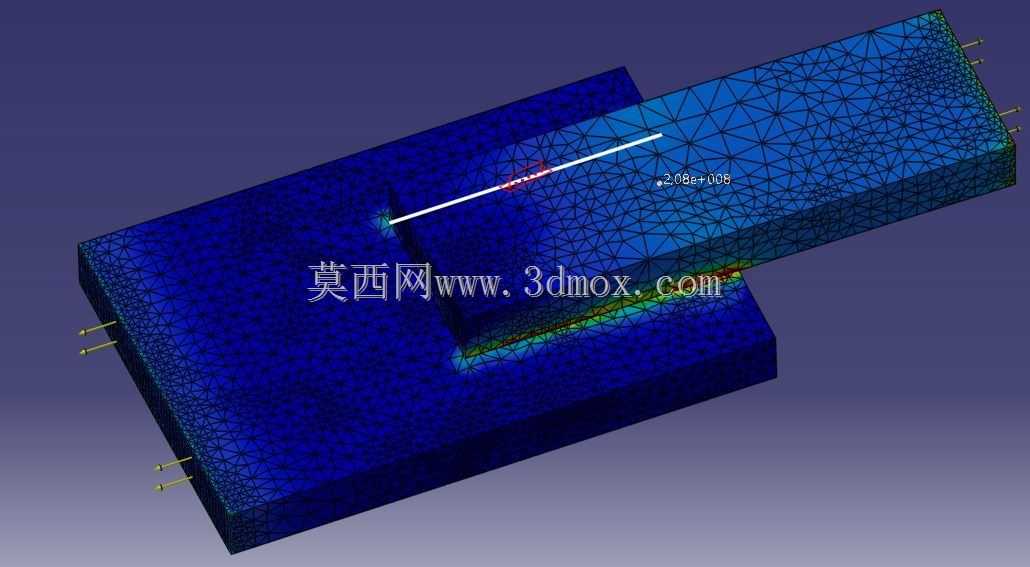

　　从安装边界来看，下层基板的尺寸设计充分考虑了实际机架安装的空间需求，板件边缘的销轴孔位置与孔径按照常用的工程连接销轴规格设置，不需要额外做安装尺寸的二次适配就可以直接用于同类型焊接承载板的设计参考。仿真输出的应力云图能够直观呈现不同区域的应力数值，其中高应力区域集中在焊缝端部与上层板件的受拉侧，低应力区域分布在基板的非承载边缘，设计人员可以根据应力分布结果针对性调整板厚、优化焊缝长度、在高应力区域增加加强筋，在保证结构承载能力的前提下尽可能降低板件重量，减少焊接工作量与材料成本。

　　在工程实际应用中，这类焊接钢板的有限元仿真结果可以直接指导结构的细节设计，比如针对应力集中的焊趾位置，可以通过打磨焊趾、增加局部过渡圆角的方式降低应力集中系数，提升焊接结构的疲劳寿命；针对应力水平较低的区域，可以适当减薄板厚，实现结构的轻量化设计。不同于传统的材料力学简化计算只能得到板件的平均应力，有限元仿真能够精准捕捉局部区域的应力峰值，而这些局部峰值恰恰是结构失效的核心诱因，尤其是在承受交变载荷的焊接结构中，局部应力峰值的大小直接决定了结构的疲劳寿命，准确的仿真结果能够大幅减少后期物理样机的测试次数，缩短产品研发周期，降低研发阶段的试错成本。

　　对于从事钢结构设计、焊接设备研发的结构工程师而言，这套仿真结构的建模逻辑、网格划分方式、边界条件设置都具备很高的参考价值，建模过程中对焊接区域的处理方式、网格加密的范围选取、载荷施加的位置设定，都可以直接复用到同类型焊接板件的仿真分析工作中，避免新手在做焊接结构仿真时出现因模型简化不当、边界条件设置错误导致的计算结果失真问题。
