钢结构桁架式坡屋面承重构造设计

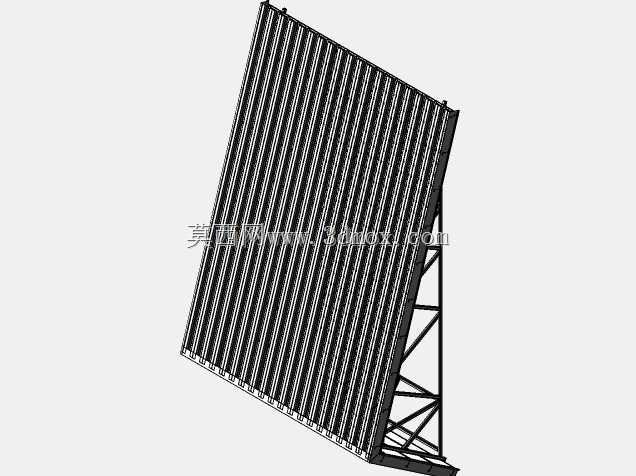

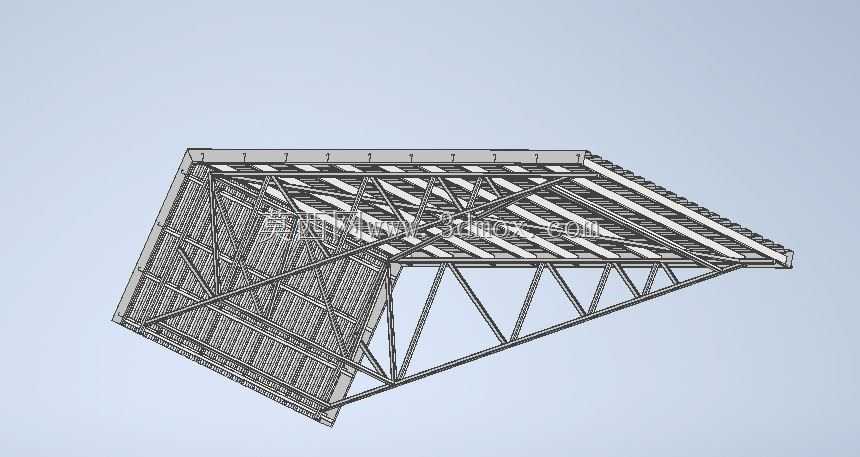

　　这套钢结构屋面构造，主要适配大跨度单层工业厂房、敞开式料场雨棚、中小型场站附属库房的顶部围护承重需求，区别于传统现浇混凝土屋面，全钢桁架式的设计能在降低整体自重的前提下，保证足够的竖向荷载承载能力，不管是常规屋面恒载、区域积灰荷载、雨雪荷载，还是日常检修的人员活载，都能通过桁架杆件的力流传递均匀分散到下部支撑柱体上。从结构受力逻辑来看，设计阶段优先采用了三角形截面的主桁架排布，主弦杆沿屋面坡度方向通长布置，斜腹杆按照剪力分布规律做不等间距排布，在靠近支座的剪力集中区域加密腹杆间距，跨中弯矩最大区域适当放大上下弦杆的截面规格，避免材料冗余的同时保证关键受力位置的结构强度。屋面檩条垂直于主桁架方向铺设，檩条上预留标准化的屋面板安装孔位，

　　不管是压型彩钢板、采光瓦还是复合保温屋面板，都能直接匹配安装，不需要现场二次打孔破坏构件防腐层。主桁架的端部做了带加劲肋的连接端板，端板上的螺栓孔按照常用钢柱顶的连接节点做了标准化孔距设计，现场安装时只需要将端板与柱顶预埋连接板对齐穿入高强螺栓，完成扭矩校核后即可形成稳定的受力体系，不需要现场做大量焊接作业，能大幅缩短现场安装的工期。从安装边界来看，这套屋架结构的悬挑端做了斜向封边桁架，既可以保证屋面边缘的刚度，避免边缘部位在风吸作用下出现构件颤振，也能为檐口的收边构件、排水天沟提供安装支撑点，天沟的固定支架可以直接焊接在封边桁架的预设节点上，不需要额外设置悬挑支撑件。结构内部的交叉斜撑布置在每两榀主桁架之间，沿屋面纵向间隔排布，

　　用来抵消纵向水平力，避免整个屋面体系在侧向风荷载作用下出现整体侧移，交叉撑的节点都采用了节点板螺栓连接，后期如果需要局部调整屋面管线走向，可以快速拆卸对应位置的斜撑，调整完成后再复位紧固，不会破坏主结构的受力完整性。设计阶段也充分考虑了屋面附属设施的安装需求，在主桁架的上弦节点位置预留了通用的设备安装孔，不管是屋面通风器、光伏支架、检修走道支架，都可以直接利用预留孔位固定，不需要在主杆件上现场焊接支架，避免焊接热应力导致的杆件变形。所有钢构件的连接节点都做了圆弧过渡处理，减少应力集中点，在长期交变荷载作用下也不容易出现疲劳裂纹。构件的截面选型全部采用常用的热轧型钢规格，不需要定制特殊截面的型材，

　　加工阶段可以直接在钢结构加工厂完成下料、组焊、防腐预处理，运到现场后只需要按照编号拼装即可，对现场加工设备的要求很低，哪怕是没有大型加工设备的偏远场站项目，也能顺利完成安装。屋面的坡度设计兼顾了排水效率和空间利用率，坡度取值既可以保证大雨天气下屋面积水快速顺着坡度排入天沟，不会出现屋面积水超载的情况，也不会因为坡度过大导致屋面材料安装难度提升、浪费上部空间。在桁架的下弦位置，还预留了管线吊挂的节点，厂房内部的照明线路、消防管线、通风管道都可以直接吊挂在下弦节点上，不需要额外设置独立的管线支架，能节省厂房内部的空间占用，也避免管线支架直接固定在屋面板上导致的屋面板变形渗漏问题。
