双丝杆齿轮同步传动机构设计

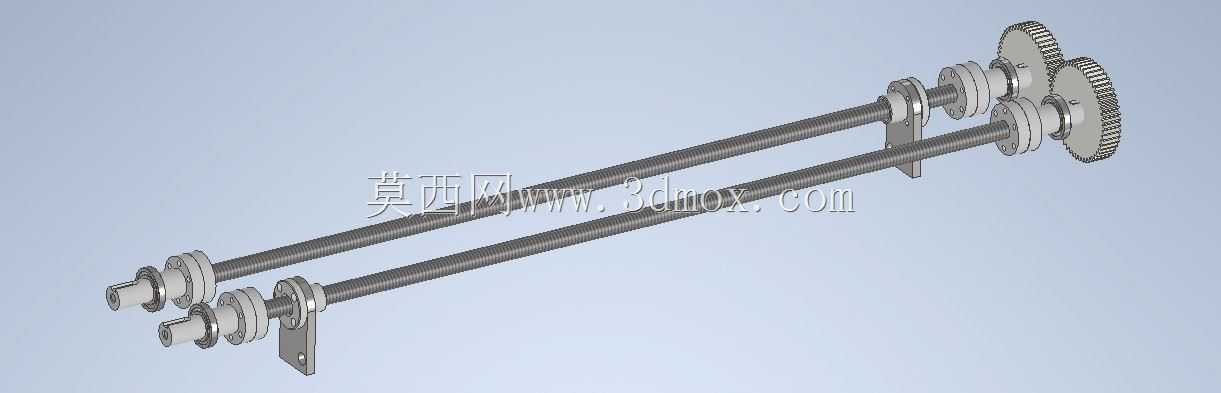

　　这套双轴同步驱动结构，常见于需要双侧等距位移、同步进给的自动化产线工位，比如消费电子组装线的载具抬升机构、薄膜分切设备的牵引辊同步调位、小型包装设备的开合模同步动作场景，核心作用是保证两根平行执行轴的转动角度、轴向进给量完全一致，避免双侧动作不同步引发的卡滞、工件偏移、受力不均等问题。从结构组成来看，整套机构以两根平行布置的传动丝杆作为核心执行件，丝杆端部通过紧定结构固定啮合齿轮，两个齿轮模数、齿数完全一致，呈外啮合状态布置，动力输入至任意一根丝杆时，即可通过齿轮的等比啮合传动，带动另一根丝杆以相同转速、相反旋向（或匹配丝杆旋向实现同向进给）同步转动，丝杆上配套的螺母座可直接连接执行负载，实现双侧负载的同步直线位移。

　　设计过程中首先要确认两根丝杆的平行度公差，安装基准面的平面度需要控制在0.02mm/100mm范围内，避免丝杆转动过程中出现憋劲、磨损加剧的问题；端部的轴承座采用立式带座轴承结构，轴承内圈与丝杆轴颈采用过渡配合，外圈与轴承座孔采用间隙配合，既保证丝杆转动的同轴度，也能补偿少量的安装加工误差。齿轮与丝杆轴端的连接采用平键周向固定+轴端挡圈轴向固定的方式，保证传动过程中无周向打滑、轴向窜动，齿轮啮合侧隙控制在0.05-0.1mm之间，既避免传动卡滞，也能减少反向传动的空程误差。从安装边界来看，整套机构的横向宽度由两根丝杆的中心距决定，可根据实际负载行程调整丝杆长度，常规适配的单轴负载在50kg以内时，丝杆直径可选12-16mm规格，

　　齿轮模数选1-1.5模即可满足传动强度要求；安装时需要先固定两端的轴承座，以其中一根丝杆为基准找正另一根丝杆的平行度，再装配啮合齿轮，手动盘车确认转动无卡滞后，再连接动力输入端。实际应用中如果需要更高的同步精度，可将普通梯形丝杆替换为滚珠丝杆，齿轮采用磨齿工艺降低传动误差，也可在丝杆端部加装旋转编码器做闭环位置反馈，进一步提升同步精度。这套结构相比单丝杆加导向杆的传动形式，双侧受力更均匀，负载偏载时不会出现丝杆弯曲、螺母磨损过快的问题，尤其适合跨距较大的双侧同步动作场景，比如宽幅物料的压紧、抬升，长行程载具的同步牵引，不需要额外加装同步带、联轴器等传动件，整体结构紧凑，传动效率高，维护时只需要定期给齿轮啮合处、

　　丝杆螺母副添加润滑脂即可，日常运维成本较低。需要注意的是，装配时要保证两根丝杆的螺纹起始相位一致，否则会出现双侧螺母座初始位置偏差，导致动作不同步；如果设备运行速度较高，还需要做丝杆的动平衡校正，避免高速转动时出现振动、异响，影响整套机构的使用寿命。
