T型手柄外六角固定螺钉结构设计

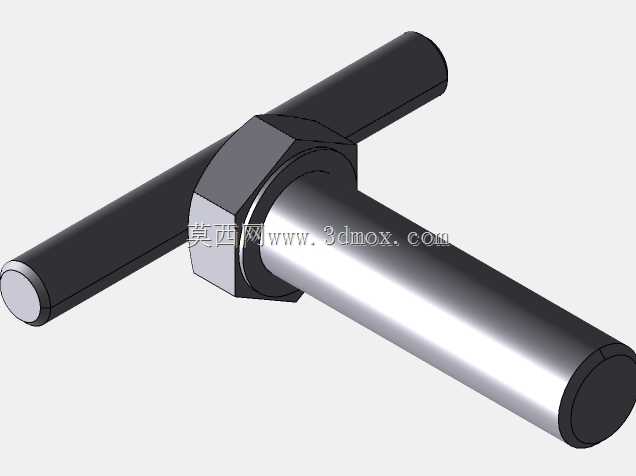

　　在通讯设备装配、小型工装夹具调试、电子类产品壳体拼接这类需要频繁手动拆装、又不希望额外携带扳手类工具的场景里，带横向手柄的固定螺钉一直是一线装配人员反馈实用性很高的一类紧固件。不同于常规需要配合内六角扳手、开口扳手或者螺丝刀才能拧动的标准螺钉，这款固定螺钉直接在六角头位置集成了一根垂直于螺杆轴线的圆柱形操作杆，操作人员无需借助任何额外工具，直接用手指捏住横向杆就能施加足够的拧紧力矩，完成部件的锁紧固定，在空间局促、工具难以伸入的装配位置，这种结构的操作便利性优势会被进一步放大。

　　从结构设计逻辑来看，这款螺钉的核心受力段依然是标准的外六角加光滑圆柱杆的组合，六角头部分保留了标准外六角的对边尺寸，也就是说即便横向手柄因为空间干涉无法操作，依然可以用常规开口扳手或者套筒对其进行拧紧或拆卸，不会因为集成了手动操作结构就丧失标准紧固件的通用适配性。横向操作杆和六角头采用过盈配合加焊接的方式进行连接，连接位置做了微小的圆角过渡，避免应力集中导致操作杆在反复施加扭矩的过程中从根部断裂，操作杆的长度经过实际工况验证，既不会因为过长导致螺钉所需的操作空间过大，也不会因为过短导致手动拧动时力臂不足、无法达到所需的预紧力。螺杆部分采用无螺纹的光杆设计，主要用于需要销定位加侧面锁紧的场景，光杆段穿过被连接件的安装孔后，依靠六角头的端面压紧被连接件表面，实现两个部件的相对位置固定，相比带螺纹的紧固螺钉，光杆结构的配合间隙可以做到更小，定位精度更高，不会因为螺纹配合的间隙导致被连接件出现装配错位。

　　从安装边界来看，这款螺钉的安装空间需要预留出横向手柄的转动空间，也就是以螺杆轴线为中心，操作杆长度为半径的圆柱形操作空间，在做装配结构的开孔设计时，除了要留出光杆穿过的通孔直径，还要在六角头的贴合面加工出足够平整的压紧面，压紧面的平面度需要控制在0.1mm以内，避免拧紧过程中因为贴合面倾斜导致螺钉受力不均，出现锁紧后松动的情况。六角头的厚度和标准同规格外六角螺钉保持一致，所以对应的沉孔深度可以直接参考同规格标准螺钉的沉孔尺寸进行设计，不需要额外调整沉孔参数，降低了结构设计阶段的选型适配成本。操作杆的直径和六角头的厚度做了匹配设计，不会出现操作杆直径过大导致六角头边缘被钻穿、降低结构强度的问题，两者的连接位置经过扭矩测试，可以承受不低于同规格标准螺钉80%的拧紧扭矩，完全满足手动拧紧工况下的强度需求。

　　在实际应用场景中，这类固定螺钉常被用在通讯设备的机箱快拆盖板、小型测试工装的快速定位压块、电子产品的可调节支架锁紧位置，这类场景的共同特点是不需要很大的锁紧力矩，但需要频繁拆装调整，且操作人员往往不会随身携带专用紧固工具，集成手柄的设计可以大幅提升拆装效率，减少工具准备的时间成本。同时光杆的结构设计让它在承担锁紧功能的同时，还可以起到定位销的作用，在一些对装配位置精度有要求的连接位置，可以省去额外的定位销设计，简化整体结构的零件数量，降低装配复杂度。螺钉的整体表面做了发黑防锈处理，在常规室内使用环境下不会出现锈蚀卡死的情况，适合电子车间、通讯机房这类干燥的室内工况使用，如果是在潮湿或者有腐蚀的环境下使用，也可以根据需求更换为不锈钢材质的版本，结构尺寸不需要做任何调整，直接替换即可。

　　从建模细节来看，模型完整还原了螺钉的所有结构特征，包括六角头的倒角、操作杆两端的圆角、光杆末端的倒角，所有特征的尺寸都按照实际加工的工艺要求进行了还原，没有出现建模过程中常见的尖锐直角、特征缺失等问题，在做虚拟装配的时候可以直接调用，不需要额外对模型进行修补调整。六角头和操作杆的连接位置的过渡圆角也做了准确还原，在做有限元受力分析的时候，可以直接使用这个模型划分网格，得到准确的应力分布结果，不需要重新建模处理连接位置的细节。光杆部分的圆柱度、六角头的对边平行度都按照标准紧固件的公差要求做了建模处理，虚拟装配时可以真实反映实际装配的间隙情况，帮助设计人员提前判断装配过程中可能出现的干涉问题，减少后期实物试装时的修改成本。
