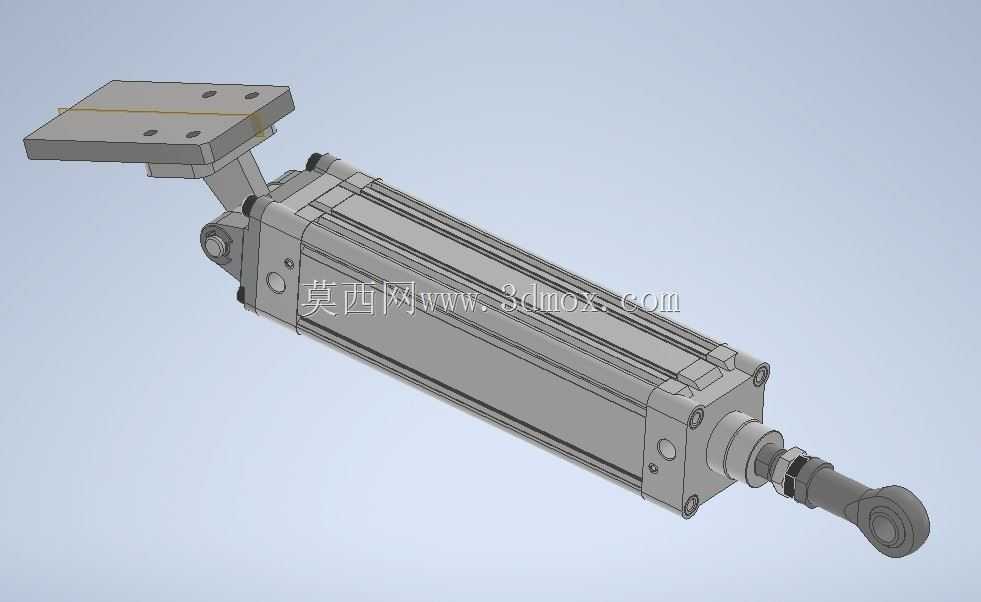

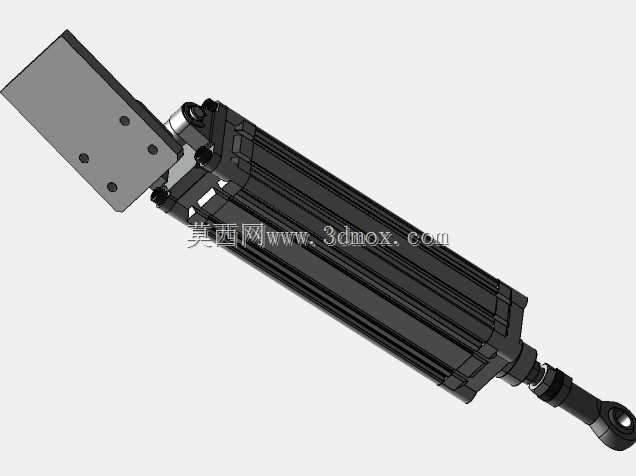

带侧装支架杆端关节气动执行气缸

　　这款带侧装安装支架与杆端关节轴承的气动气缸，是气动系统里最常见的直线执行元件，日常在轻工包装、电子装配、小型物料移栽、工装夹具夹紧这类工况里随处可见，和普通平尾杆端气缸不同，它自带的侧装转接支架可以直接把缸体固定在设备型材立板或者工装台侧立面，不需要额外设计L型转接座，能省掉不少安装空间，也减少了装配时的配做工作量。从结构设计来看，缸筒采用的是标准方形拉杆式结构，四根拉杆贯穿前后端盖，把缸筒牢牢夹紧，这种结构的好处是缸筒加工精度要求相对圆形焊接缸更低，后期维护拆换密封件也更方便，端盖上预留的气口位置是标准内螺纹接口，可以直接接快插气管接头，不需要额外转换接头。前端的活塞杆伸出端搭配了杆端关节轴承，这种关节轴承自带自润滑衬层，

　　允许活塞杆在小角度范围内摆动，不会因为安装时的同轴度偏差导致活塞杆别劲、密封件偏磨，很多时候设备上的被驱动件不是完全沿气缸轴线做纯直线运动，带一点小角度摆动的话，用这种杆端关节的气缸就比普通外螺纹杆端的适配性强很多，不用额外加浮动接头，能减少一个采购件的成本和装配工序。侧装的支架是通过销轴和缸体尾部的铰接座连接的，支架本身带四个安装沉孔，可以直接用内六角螺栓固定在安装基准面上，铰接的连接方式允许缸体在工作时绕销轴做小幅度摆动，配合杆端的关节轴承，整个气缸的安装容错率非常高，就算安装面的加工平面度有一点误差，或者被驱动件的运动轨迹有小的角度偏移，也不会出现卡滞、爬行的问题。从安装边界来看，

　　这类气缸的安装尺寸是按照通用气动元件的安装规范设计的，缸体的截面尺寸、拉杆间距、活塞杆直径、伸出端螺纹规格都和同缸径的标准气缸完全通用，替换的时候不需要改动原有安装孔位，侧装支架的安装孔距也是对应同缸径气缸的标准侧装座尺寸，就算后期要换成普通平尾气缸，只要把支架拆下来换成标准法兰或者脚座就行，互换性很强。实际使用的时候，这类气缸主要用来做直线往复的推拉动作，比如工装夹具的夹紧松开、小型料道的挡料放料、检测工位的探头进退、包装线上的推料动作，工作压力一般在0.1-1.0MPa的常规气动系统压力范围内，运动速度可以通过排气节流阀调节，低速运行的时候不会出现明显爬行，高速运行的时候端盖上的缓冲垫能吸收活塞到端点的冲击力，

　　不会因为撞击产生太大噪音或者损坏端盖密封。设计这个三维模型的时候，首先是确定缸径和行程的匹配关系，根据常规工况的推力需求选定对应缸径，然后按照标准气缸的结构尺寸搭建缸筒、端盖、活塞杆、活塞的基础模型，再把尾部的铰接座、侧装支架、杆端关节轴承的结构整合进去，所有的安装孔位、配合尺寸都按照实际加工和装配的公差要求留了余量，比如活塞杆和端盖导向套的配合间隙、铰接销轴和孔的配合间隙，都符合实际气动元件的设计规范，不会出现模型里干涉、实际装不上的问题。外形上，缸体的方形截面设计也方便安装磁性开关，缸筒侧面的沟槽可以直接卡入磁性开关的固定件，用来检测活塞的伸出和缩回位置，不需要额外做开关安装支架，这也是拉杆式方形气缸在自动化设备里应用广泛的原因之一，磁性开关的位置可以沿着沟槽随意调整，调试的时候非常方便。很多刚入行的结构设计人员在选气缸的时候容易忽略安装偏差的问题，直接选普通平端气缸硬连接，最后装配的时候发现同轴度差一点就卡滞，不得不重新加工安装面或者加浮动接头，这种带铰接安装座和杆端关节的气缸，刚好解决了这个痛点，在很多对安装精度要求不高、需要快速装配的小型设备上，能大幅降低设计和装配的难度，减少调试时间。
