压力容器输送线配套夹管阀安装结构

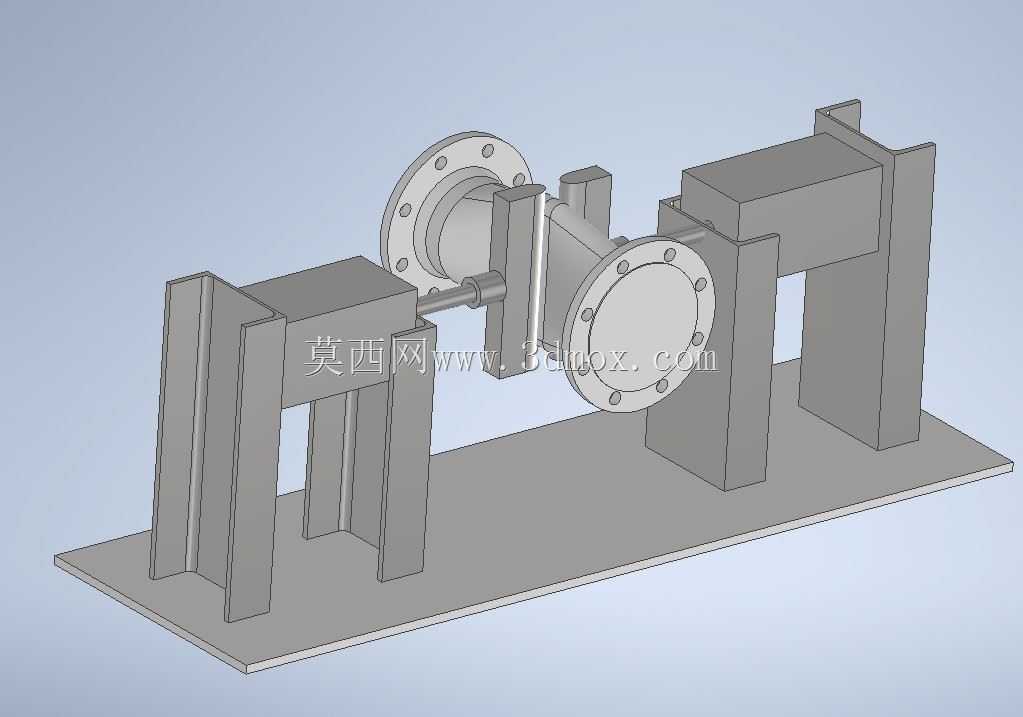

　　这套夹管阀安装结构，主要面向压力容器物料输送场景设计，适配粉体、浆体类介质的管路通断控制需求，在化工、建材、粮食加工等行业的压力输送管线中，这类阀件凭借流道无阻碍、介质残留少的特性，常被用在出料端、管路切换节点位置，避免介质卡滞、结拱影响输送连续性。从结构设计来看，整套组件采用双支座落地式安装布局，阀体两端采用标准法兰对接结构，可直接匹配同压力等级的输送管路法兰，无需额外加工过渡接头，降低现场安装的配管工作量。两侧的立式支撑支架采用型钢焊接成型，支架底部与共用安装底板满焊固定，安装底板预留地脚螺栓孔位，可直接固定在输送设备的机架平台或者混凝土基础上，安装时可通过调整垫片微调阀体水平度，保证两端法兰与管路的同轴度，

　　避免法兰密封面偏载导致的泄漏问题。阀体的驱动端采用直装式布局，执行机构直接与阀芯驱动杆连接，省去了中间传动连杆，减少传动间隙带来的阀芯行程误差，保证阀门启闭到位，同时也缩小了整套阀组的横向安装尺寸，适合输送线旁空间局促的安装场景。设计过程中，首先根据压力容器输送管线的常用通径、工作压力范围，确定了阀体的法兰规格、螺栓孔分布参数，保证与行业通用输送管路的互换性；其次针对阀组运行时的振动问题，对支撑支架的截面选型做了刚度校核，避免支架刚性不足导致的管路共振，尤其是在带压启闭的工况下，支架的抗形变能力直接影响法兰密封的使用寿命，因此支架的竖梁采用双拼型钢结构，横梁位置做了加强筋处理，抵消介质冲击带来的侧向载荷。从安装边界来看，

　　整套阀组的底板长度、宽度尺寸适配常规输送线侧装的预留空间，阀体中心高度与常见压力容器出料口的中心高度匹配，现场安装时无需额外抬高或者降低管路，减少管线改造成本；阀体上方预留了执行机构的维护操作空间，侧面预留了法兰螺栓的拆装空间，日常更换密封胶套、维护驱动部件时无需整体拆卸阀组，可直接在安装位完成检修作业。在功能特性上，这款夹管阀的通径与输送管路完全等径，介质通过时没有缩径阻碍，不会在阀腔内部形成积料死角，对于易粘结、含颗粒的输送介质，能有效避免堵塞问题；双支撑结构将阀体的重量完全传递到底座，不会让两端连接的管路承受阀体重量，避免管路长期受重载出现变形、焊缝开裂的问题。设计时还考虑了不同工况的适配性，

　　支架上的阀体固定位置预留了微调余量，可根据现场实际的管路走向，小范围调整阀体的轴向位置，补偿管线安装时的尺寸误差，降低现场配管的难度。整套结构没有采用复杂的异形零件，所有支撑件、连接件都采用标准型钢、标准紧固件加工，加工难度低，制作成本可控，适合批量配套在压力容器输送设备上，作为标配的管路控制部件使用。
