VCP10型压力释放真空破坏阀结构设计

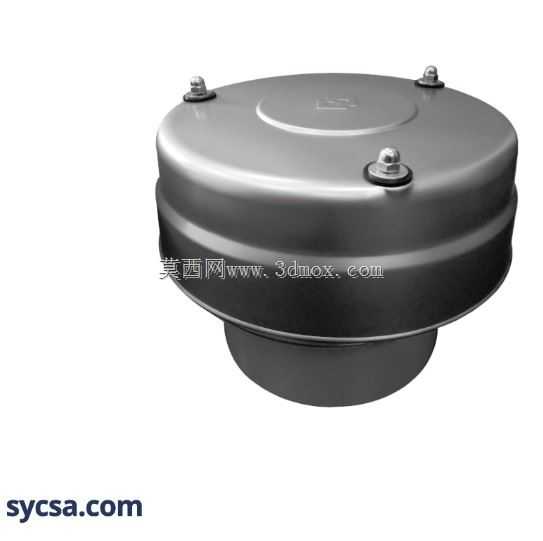

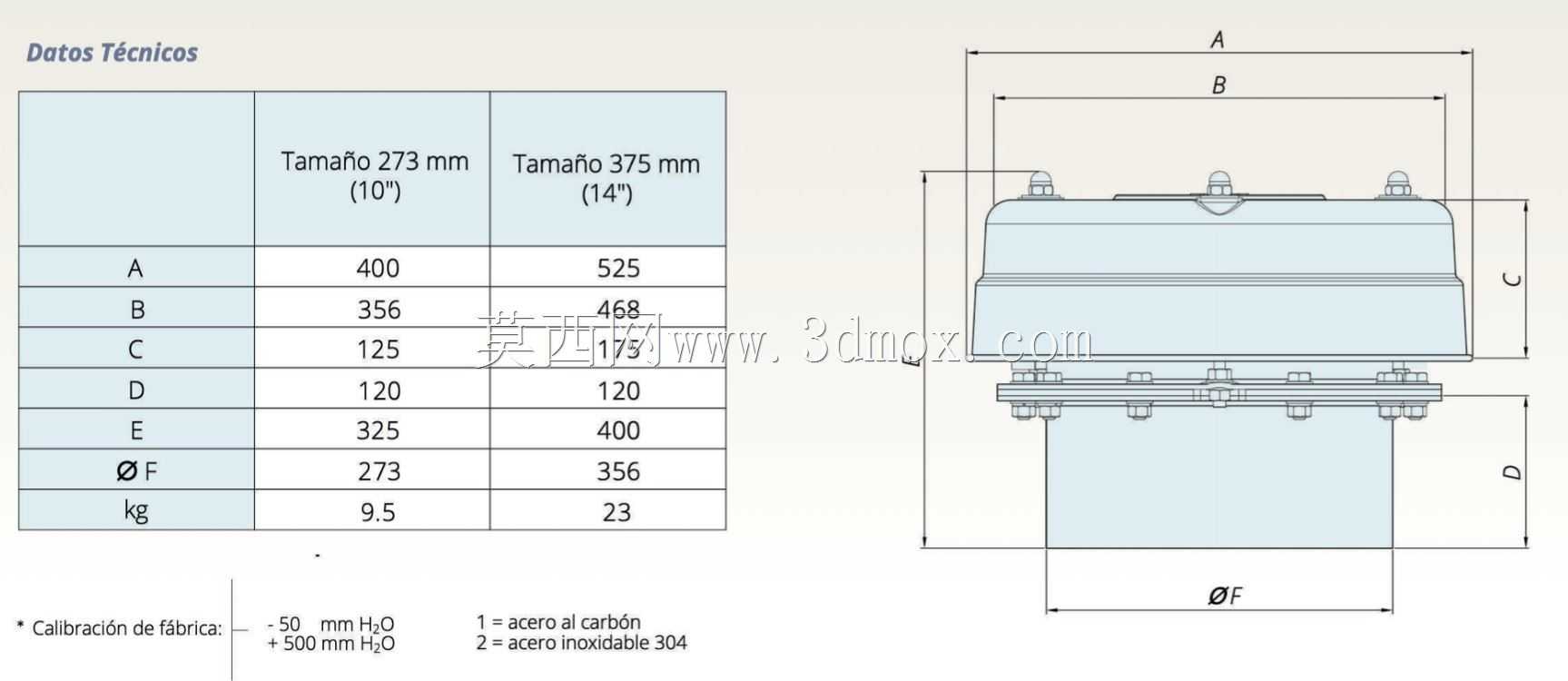

　　这款VCP10阀主要应用于粉体储料仓、料罐的仓顶位置，在散料输送、仓储系统中承担双向压力调节的核心作用，日常工况下需要平衡仓体内外压差，避免送料过程中仓内正压过高撑裂仓体结构，或是卸料时仓内负压过大导致仓体被大气压瘪变形，是粉料仓储系统中不可或缺的安全防护部件。从结构设计来看，整体采用圆盘式叠层结构，下部为标准圆柱对接接口，可直接与仓顶预设的法兰管口承插配合，安装时无需额外定制复杂转接件，接口外径与常规10通径仓顶安装口匹配，安装边界预留三个均布的快装螺栓位，螺栓采用外露式圆头压紧结构，无需深入仓体内部即可完成锁紧固定，后期维护拆卸时仅需在仓顶外部操作，大幅降低高空作业的操作难度。阀体上部的密封端盖采用圆弧过渡设计，

　　没有尖锐的棱角结构，一方面可以减少仓顶户外安装时的积灰积水，降低长期户外使用的锈蚀风险，另一方面圆弧曲面的结构刚度更高，在承受仓内瞬时冲击压力时不会出现局部应力集中导致的变形问题。端盖与阀体主体之间的密封面采用整圈平面贴合设计，配合内置的弹性密封件，在正常压差下可以保证完全密封，避免仓内粉体物料从阀口溢出造成粉尘泄漏，当仓内正压超过设定阈值时，端盖会克服内置弹簧的预紧力向上抬起，快速泄放仓内多余压力，压力回落至安全区间后端盖自动复位密封；当仓内出现负压时，阀体内的负压密封瓣会向内开启，引入外部空气平衡仓内压差，避免仓体失稳变形。设计过程中充分考虑了粉体工况的使用特性，所有活动部件的运动间隙都做了防粉料卡滞的优化，

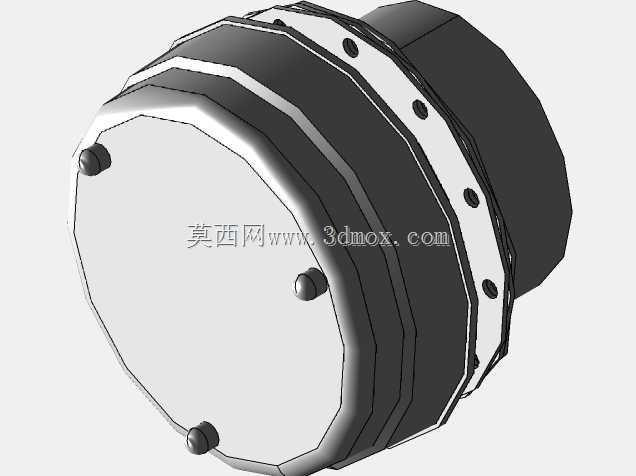

　　运动副位置预留了足够的积料容纳空间，即使有少量细粉进入阀体内腔，也不会影响阀瓣的正常开合动作，避免长期使用后粉料结块导致阀门失效。整体外形为同轴回转体结构，最大外径与下部接口的直径比例控制在2.2:1，安装后在仓顶的投影范围较小，不会占用过多仓顶的设备布置空间，周边预留的操作空间仅需满足扳手转动螺栓的需求即可，对于仓顶布置有除尘器、料位计等多个设备的场景，也能灵活找到合适的安装位置。阀体的叠层结构将正压泄放和负压进气的功能集成在同一阀体内，无需在仓顶分别安装正压泄压阀和真空破坏阀两个独立部件，既减少了仓顶的开孔数量，降低了仓顶漏水漏粉的风险点，也减少了后期需要维护的设备数量。从建模细节来看，三个压紧螺栓采用120度均布的布置方式，

　　压紧力可以均匀作用在密封端盖上，不会出现单侧压紧力不足导致的密封不严问题，螺栓的外露高度控制在合理范围，既保证有足够的螺纹啮合长度提供压紧力，也不会因为突出过高导致人员在仓顶作业时发生磕碰。阀体下部的承插段做了轻微的锥度导向设计，安装时可以快速对准仓顶的安装管口，降低高空安装时的对位难度，承插段的外壁预留了密封槽位，可以配合O型圈实现与安装管口之间的静密封，避免接口位置出现漏粉问题。
