带压力调节功能的1/2接口气路水分离器

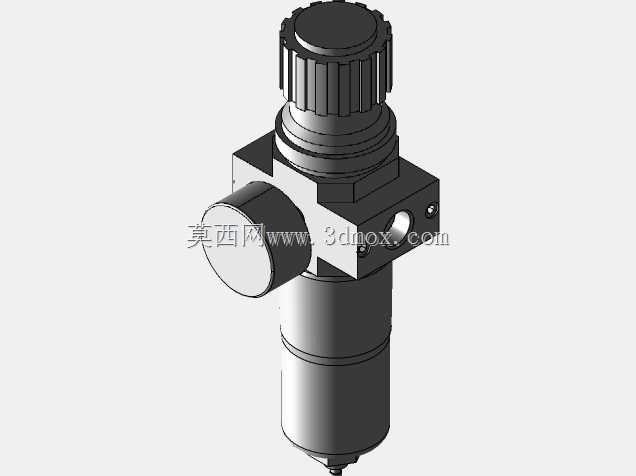

　　阀体中部的方形安装座是整个元件的固定承载结构，座体上预留了两个对称的安装通孔，孔位间距符合常规气源处理件的安装尺寸规范，既可以通过支架固定在设备机架的型材上，也能直接用螺栓锁紧在气源处理柜的安装板上，安装座上的侧向开孔是压力检测或者压力表安装接口，现场调试时可以直接在这个位置接压力表，实时监测输出端的气压数值，不需要在管路上额外开孔取压。下部的杯状结构是水分离的核心容腔，压缩空气进入阀体后，会通过内部的旋风导流结构产生旋流，依靠离心力将空气中裹挟的液态水滴甩到容腔内壁，顺着内壁流到容腔底部，容腔底部设置了排水接口，日常维护时可以接自动排水器或者手动排水阀，定期排出积存的冷凝水，避免积水过多被气流带到下游气动元件里。从设计思路上，在气动控制系统的实际运维场景里，压缩空气带水带压波动是长期困扰设备稳定运行的核心问题，这款集成压力调节功能的水分离器，正是针对车间气源处理段的痛点做的一体化结构设计，不需要在管路上额外串联独立调压阀与水分离装置，减少了管路接头数量，也降低了接头发生气路泄漏的概率。从结构布局来看，顶部的滚花调节旋钮是压力调节端的操作部件，滚花纹路做了等距开槽处理，即便操作人员手上沾有少量油污或者佩戴薄劳保手套，也能顺畅转动旋钮完成输出压力的调整，不会出现打滑脱手的情况。侧置的横向接口是压缩空气的输入端，接口规格为1/2管螺纹，适配车间常规的气动主管路通径，不需要额外做变径接头转接，安装时直接对接现有管路即可。

　　这款元件把调压结构和水分离结构做了同轴集成，调压的阀芯组件布置在阀体上部的腔体内，和下部的分离容腔做了密封隔断，不会出现分离出来的水侵入调压阀芯造成卡涩或者密封件老化的问题，密封件的选型上兼顾了常规车间压缩空气的介质特性，适配含有少量润滑油雾的压缩空气工况，不会因为长期接触油雾出现密封件溶胀失效的问题。实际应用中，这类元件通常布置在空气压缩机储气罐出口的后处理段，或者是单机设备的气源入口位置，给下游的气缸、气动电磁阀、气动马达等元件提供压力稳定、含水量合格的压缩空气，避免因为气压波动导致气缸出力不稳、动作节拍偏差，也能避免水分进入电磁阀造成阀芯锈蚀、密封件提前损坏，延长下游气动元件的使用寿命。从安装边界来看，

　　整个元件的轴向总长度适配常规气源处理组件的安装空间，侧置接口的伸出长度不会和相邻的管路阀件产生干涉，顶部调节旋钮的操作空间预留充足，调整压力时不需要拆除周边的管路或者护罩，直接伸手就能操作。阀体的主体材质选用了压铸铝合金，表面做了阳极氧化处理，兼顾了结构强度和轻量化的要求，不会像铸铁阀体那样长期在潮湿车间环境下出现表面锈蚀掉漆的问题，重量也更轻，安装时对支架的承载要求更低，即便是在移动气动设备上使用，也不会因为设备运行的振动导致安装松动。内部的分离叶片采用了工程塑料材质，表面光滑不容易挂水，旋流的导流角度经过反复优化，在额定通气流量下不会产生过大的气阻，压降控制在合理范围内，不会因为加装这个元件导致整个气路的供气压力不足。

　　调压部分的弹簧做了刚度匹配，调节行程内的压力输出线性度较好，不会出现旋钮转动小半圈压力没变化、再转一点压力突然超调的情况，现场调试时可以精准把输出压力调整到设备需要的数值，调整完成后旋钮自带锁紧结构，不会因为设备运行的振动导致旋钮自行转动、压力出现漂移。在不同的行业场景里，这类集成式气源处理元件的适配性很强，不管是普通机加工车间的气动夹具供气、自动化装配线的气动执行元件供气，还是喷涂车间的喷枪气源处理，都能满足使用要求，尤其是在对气源压力稳定性和含水量要求较高的气动测量、气动精密定位场景，这种一体化结构的元件比单独拼接的调压阀+水分离器组合占用空间更小，气路泄漏点更少，维护起来也更方便，只需要定期检查下部容腔的积水情况、按周期排放即可，不需要对多个元件分别做维护检查。
