DN65法兰连接粉末输送弯头结构

　　在粉体输送管路系统的现场布局中，受厂房空间限制、上下游设备接口朝向错位影响，管路转向节点的部件选型直接影响整套输送线的运行稳定性，这款DN65规格的法兰连接弯头，正是针对旧款粉体输送管路改造、常规重力落料或低压稀相输送场景设计的转向连接件。从实际应用场景来看，这类弯头常见于食品加工的粉料投料段、建材行业的粉体配料管路、小型化工生产线的粉料转运输送环节，区别于普通液体输送弯头，粉体输送过程中存在物料冲刷、积料残留的问题，因此这款弯头在腔体设计上做了针对性优化。

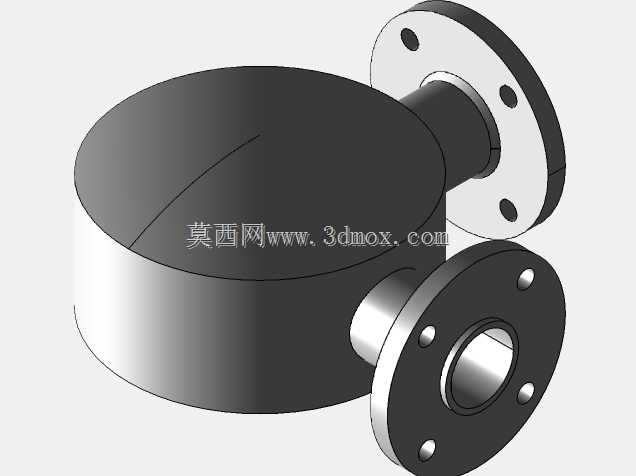

　　从结构功能特性来看，这款弯头采用双法兰接口搭配大容积缓冲腔体的设计，两个带螺栓孔的法兰接口分别对接垂直与水平方向的输送管路，法兰端面的密封面可适配常规橡胶垫片或四氟垫片，满足低压输送工况下的密封要求。中间的圆柱形腔体并非简单的流道转向空腔，而是特意放大了通流截面，当粉体物料随气流或依靠重力从垂直方向的接口进入腔体时，流速会因截面扩大而降低，减少物料直接冲刷弯头外侧壁的磨损量，同时大腔体结构可以避免粉体在转向位置因挤压出现架桥堵料的问题，对于流动性一般的粉末物料，这种缓冲腔结构能大幅降低管路堵塞的概率。

　　从设计思路层面拆解，这款弯头没有采用常规90度直角弯头的圆弧流道结构，而是选择了腔体式转向设计，核心考量是兼顾加工便利性与使用可靠性。常规冲压焊接的圆弧弯头在输送磨琢性较强的粉末时，外侧管壁的磨损速度极快，往往运行数月就会出现磨穿漏料的问题，而这款带圆柱腔体的弯头，物料进入腔体后会在底部形成一定厚度的料垫，后续输送的物料直接冲击料垫而非金属壁面，能有效延长部件的使用寿命。两个法兰接口的位置设计也充分考虑了现场安装的容错空间，法兰上的螺栓孔采用均匀分布的通孔设计，安装时可根据管路的实际偏差微调对接角度，降低现场配管的难度。

　　关于外形尺寸与安装边界，这款弯头的主腔体为圆柱形结构，垂直方向的法兰接口位于腔体顶部中心位置，水平方向的法兰接口位于腔体侧下方，两个接口的公称通径均为DN65，法兰盘的螺栓孔数量、孔距均匹配对应压力等级的法兰标准，现场安装时无需额外加工转接件。安装过程中需要注意预留足够的操作空间，法兰对接时需保证密封垫片平整无偏移，螺栓需对角均匀紧固，避免因法兰偏斜导致密封失效。由于腔体存在一定的存料空间，在需要定期清理管路、更换物料品种的场景下，可在腔体底部预留清理口位置，这款结构的腔体底部为平面设计，后续加装清理检修口也十分便利。

　　在实际选型匹配时，需要注意这款弯头适用的工况范围，其结构特性更适合低压稀相输送或重力落料的粉体管路，不适用于高压浓相输送的长距离管路，高压工况下大腔体结构可能会导致输送压力波动过大，影响输送效率。另外针对不同特性的物料，比如吸湿性较强的粉末，可在腔体外部加装伴热或振动装置，避免物料粘附在腔体内壁，这款结构的圆柱形外壁平整，加装附属配件的适配性较好。对比普通弯头，这款结构的流道阻力特性也有差异，大腔体的缓冲作用可以降低管路转向位置的压力损失，对于整个输送系统的风机或泵组选型来说，能一定程度上降低动力配置的余量要求。
