手动螺旋顶升起重作业支撑结构

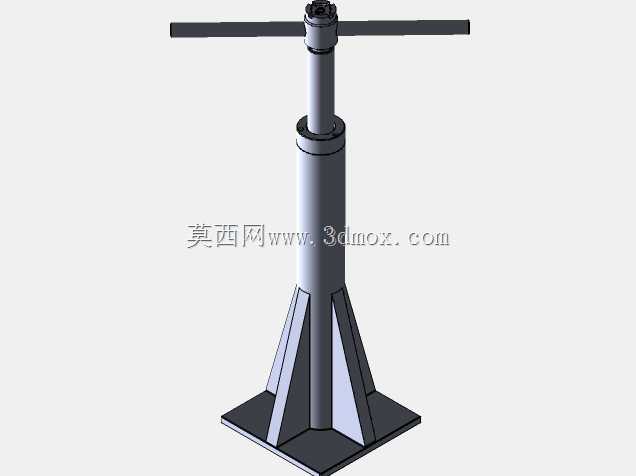

　　在设备检修、小型构件安装、重物短距离顶升对位的作业场景里，这类手动螺旋顶升结构是现场作业人员最常接触的刚性支撑工具，不同于液压类顶升设备依赖密封件与液压介质的特性，纯机械螺旋传动的结构不存在泄压回落的风险，在需要长时间持重支撑的工位上，可靠性表现更贴合现场作业的安全要求。从结构设计逻辑来看，整个部件以梯形传动螺杆作为核心传力构件，螺杆与底座上的固定螺母段形成螺旋副，转动顶部穿装的操作杆时，螺杆会沿轴向做直线升降运动，梯形螺纹的牙型角设计兼顾了传动效率与自锁性能，即便撤去操作端的外力，螺杆也不会在负载作用下反向回转滑落，这一特性是其能作为安全支撑构件的核心设计前提。底座部分采用带加强筋的锥形扩底结构，方形底板与地面接触形成稳定支撑面，

　　沿立柱周向均匀布置的三角加强筋连接底板与中部导向套筒，既可以抵消顶升作业时底座承受的倾覆力矩，也能避免套筒根部在长期负载下出现应力集中开裂的问题，中部的导向套筒为螺杆提供径向约束，限制螺杆升降过程中的径向晃动，保证顶升动作的直线度，避免负载偏载带来的螺杆卡滞。操作杆采用穿装式光杆设计，不需要额外的快拆或锁止结构，作业时可以根据所需操作力的大小调整杆的穿入长度，需要大顶升力时将杆两端伸出更长的力臂，就能用更小的手动输入力撬动大负载，空载快速升降时则可以缩短力臂加快转动速度，适配不同作业阶段的操作需求。从安装与作业边界来看，这类结构的底座尺寸需要匹配作业面的承载能力，方形底板的接地比压要小于作业地面的许用承压值，

　　避免顶升过程中地面塌陷引发安全事故，螺杆的最大伸出长度要严格控制在导向套筒的有效导向范围内，超出导向段的螺杆过长会导致螺杆失稳弯曲，因此设计时在螺杆上设置了极限位置限位标记，提醒作业人员避免超行程使用。日常使用中，螺旋副的润滑维护直接影响操作手感与构件寿命，定期在螺纹副表面涂抹润滑脂可以降低转动阻力，减少螺纹牙面的磨损，底座与加强筋的焊缝位置需要定期检查是否存在裂纹，尤其是在承受偏载作业后，要确认焊缝无开裂、底板无变形才能继续投入使用。不同于大吨位起重设备的复杂操作流程，这类纯机械结构的顶升工具不需要外接动力源，也没有复杂的操作门槛，在狭小作业空间、无动力供应的野外检修场景下，能快速完成重物的顶升与支撑作业，

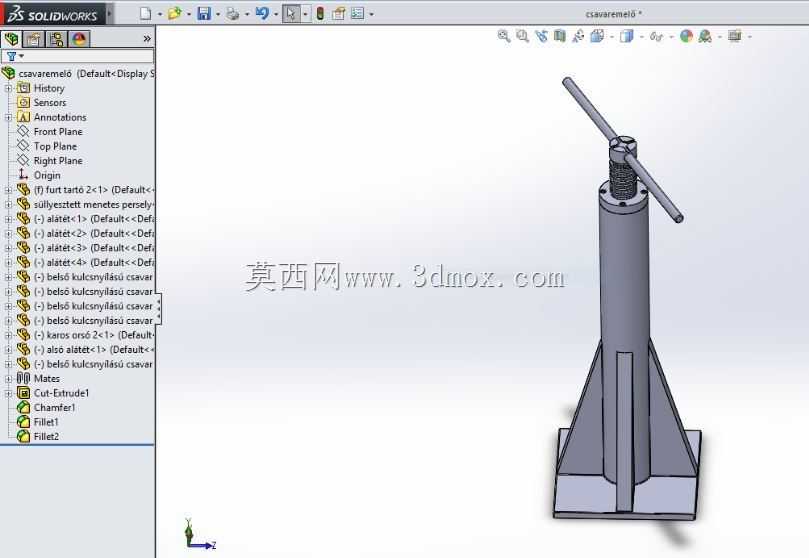

　　比如小型机械设备的安装调平、重型构件的临时对位支撑、车辆检修时的刚性支撑工位，都能看到这类结构的应用。设计建模过程中，需要重点校核螺杆的压杆稳定性，根据额定顶升负载计算螺杆的临界失稳载荷，预留足够的安全系数，同时要核算螺纹牙面的接触强度，避免大负载下螺纹牙发生剪切破坏，导向套筒与螺杆的配合间隙要控制在合理范围，间隙过大会导致顶升过程中晃动量过大，间隙过小则容易因为加工误差或杂物进入出现卡滞，底座加强筋的布置要对应负载传递的路径，让顶升力能均匀分散到底板的整个接触面上，避免局部应力集中。整个结构没有冗余的复杂构件，所有零件都采用常规机械加工工艺即可制作，螺杆采用圆钢车削梯形螺纹，导向套筒与底座采用焊接结构成型，加工难度低，维护成本低，非常适合作为常规作业场景下的常备顶升支撑工具。
