手动轮式致动器在工业现场的手动调节场景中应用十分广泛,常见于流体管路阀门开度调节、输送设备张紧度微调、工装夹具位置锁定、小型试验台位移进给等需要人工精准控制直线位移的工位,相比电动、气动类执行元件,这类纯机械结构的致动器不需要外接动力源,在防爆要求高、供电不便、需要人工介入确认调节量的作业场景下可靠性更强,不会出现动力中断导致的调节失效问题。

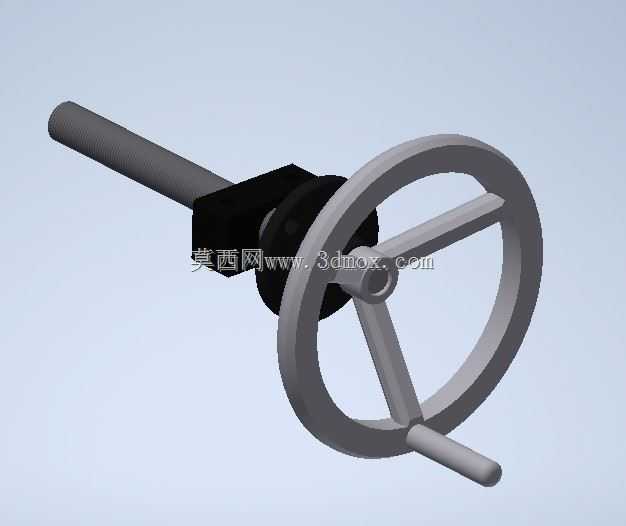

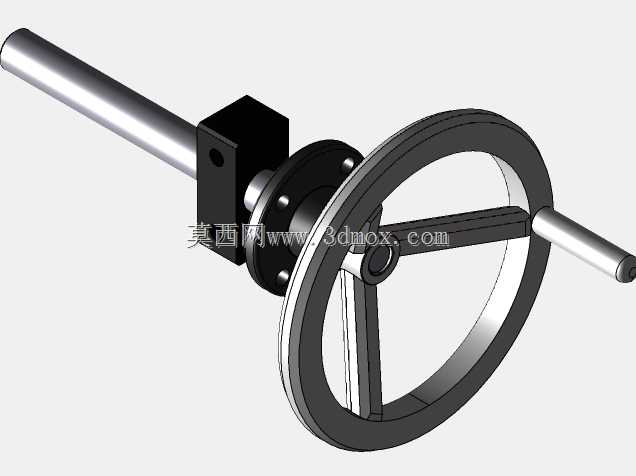

从结构功能来看,该致动器采用轮辐式手轮作为动力输入部件,手轮中心通过三幅辐条连接轮毂,轮缘下方增设了小直径摇柄,既可以整圈转动手轮实现快速大行程进给,也可以握持摇柄做小角度微调,适配粗调与精调两种操作需求。手轮轮毂与传动螺杆之间设置了方形连接座,该部件一方面承担轴向限位作用,通过内部的推力接触面抵消螺杆进给时产生的轴向反作用力,避免手轮受力后发生轴向窜动;另一方面集成了导向功能,连接座内孔与传动光杆段采用间隙配合,限制传动杆转动过程中的径向摆动量,保证直线输出的同轴度。传动杆采用长直圆杆结构,输出端可根据安装需求连接阀杆、夹具压块、导轨滑块等被驱动部件,杆身与连接座配合段做了表面粗糙度处理,降低往复滑动时的摩擦阻力,减少长期使用后的磨损量。
设计过程中首先需要确定安装边界,手轮的外径尺寸需要兼顾操作力矩与安装空间,轮径过大会导致所需操作力降低但占用过多外围空间,容易与周边设备构件发生干涉,轮径过小则会增大操作力,长时间调节时易造成操作人员疲劳,该结构的手轮尺寸适配单人单手操作的力矩范围,常规工况下不需要额外加装加力杆即可完成额定负载下的调节。连接座的安装面设置了平整的定位基准,可通过螺栓直接固定在设备机架、阀体支架或者工装立板上,安装时需要保证连接座内孔轴线与被驱动部件的运动方向完全同轴,否则会出现传动杆卡滞、磨损加剧的问题,设计时在连接座侧面预留了紧定螺钉孔,可在安装对位完成后锁定传动杆的初始位置,防止设备运行过程中因振动导致手轮自行转动、位移量发生偏移。
从传动逻辑来看,该结构采用螺旋副将手轮的旋转运动转化为传动杆的直线运动,螺纹副设置在连接座内部,传动杆上的螺纹段长度决定了最大有效行程,设计时需要在行程两端预留足够的安全余量,避免调节到极限位置时螺纹副脱开或者发生顶死。手轮与连接座之间设置了耐磨垫片,降低转动接触面的磨损,延长部件的维护周期,整个结构没有复杂的电子元件或者密封件,日常维护仅需要定期在螺纹配合面、滑动接触面涂抹润滑脂即可,可适应多粉尘、轻度潮湿的工业作业环境。在选型适配时,需要根据被驱动部件的所需推力、调节行程、安装空间尺寸匹配对应的传动杆直径与手轮规格,传动杆直径过小会导致刚性不足,承受侧向力时容易发生弯曲变形,直径过大则会增大整体重量与操作阻力,该结构的尺寸参数适配中小负载的手动调节场景,可直接集成到各类非标设备、管路系统、工装夹具的设计中,作为手动执行单元使用。
