货运车辆走行部轮组带轴箱结构设计

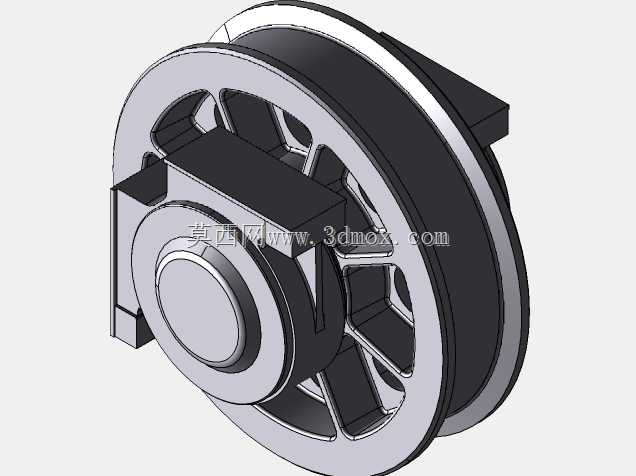

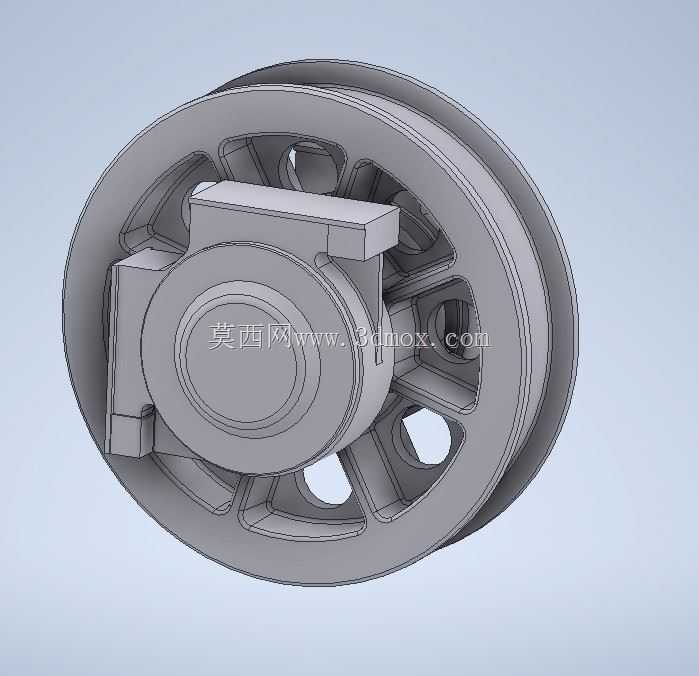

　　轮组作为货运载具走行系统的核心承载部件，直接决定了重载工况下的运行稳定性与部件服役寿命，本次呈现的带轴箱轮组结构，主要适配大吨位货运车辆、厂内重载转运轨道车的走行部装配需求，区别于普通乘用车辆的轮组结构，该设计优先考量重载下的载荷传递路径与部件抗疲劳性能，没有采用轻量化的辐板式结构，而是选择带镂空减重孔的辐条式轮辐设计，在保证轮体整体刚性的前提下，尽可能降低轮体自身的转动惯量，减少车辆启动与制动过程中的能量损耗。从结构布局来看，轮体与轴箱采用集成式装配设计，轴箱直接嵌套在轮心位置，省去了额外的连接转接部件，既压缩了走行部的横向安装空间，也减少了多部件连接带来的装配累积误差，轴箱两侧设置的定位凸台，可直接匹配转向架构架的定位槽，

　　安装时无需额外设计定制转接工装，仅需通过紧固件完成凸台与构架的锁紧即可完成轮组的定位固定，大幅提升现场装配与后期维护的换件效率。轮缘部分采用加厚的轮廓设计，踏面做了适配轨道接触的弧度修形，能够在车辆通过曲线轨道时，减少轮缘与轨道侧面的刚性摩擦，降低轮缘的非正常磨耗，延长轮组的镟修周期，辐条上的镂空孔并非随意开设，每处开孔的位置都经过载荷路径的校核，避开了轮体受力的主应力传递区域，开孔边缘全部做了圆角过渡处理，避免应力集中导致的辐条疲劳开裂问题。轴箱内部预留了轴承安装腔与密封结构的安装位，可适配标准规格的双列圆锥滚子轴承，能够同时承受径向重载与车辆运行过程中产生的轴向冲击力，轴箱外侧的端盖安装位可直接匹配标准密封端盖，

　　防止运行过程中粉尘、水汽进入轴承腔造成润滑脂失效。在安装边界上，该轮组的横向安装尺寸严格控制在常规货运车辆转向架的轮对安装距范围内，轮体外径适配常用的重型轨道规格，轴箱定位凸台的间距与安装孔位采用行业通用的标准化尺寸，可直接替换同规格的老旧轮组部件，无需对原有转向架构架做二次改造。设计过程中优先考量了部件的可制造性，轮体主体结构可通过铸造成型后做机加工处理，轴箱部分可与轮体一体铸造成型，也可采用分体装配的结构形式，适配不同厂家的加工工艺条件，轮体踏面与轴箱轴承安装位预留了足够的机加工余量，可满足后期精加工的尺寸精度要求。在实际应用场景中，这类轮组除了用于干线货运轨道车辆，也可适配厂矿内部的重载转运平车、港口集装箱转运车辆的走行系统，

　　能够承受长时间满负荷运行的载荷冲击，镂空辐条的设计也方便日常运维过程中检查轴箱与轮辐的连接状态，无需拆解轮组即可观察到关键受力位置的外观状态，降低日常巡检的工作量。不同于精密轻量化的乘用车轮组设计，该结构所有的尺寸公差都偏向重载工况的可靠性要求，没有追求过高的加工精度带来的成本提升，而是在保证装配精度的前提下，尽可能放宽非配合面的公差要求，降低部件的制造成本，同时兼顾部件的互换性，确保不同批次生产的轮组都能直接替换安装，减少备件的储备种类。
