钢制斜接三通支管连接管件结构设计

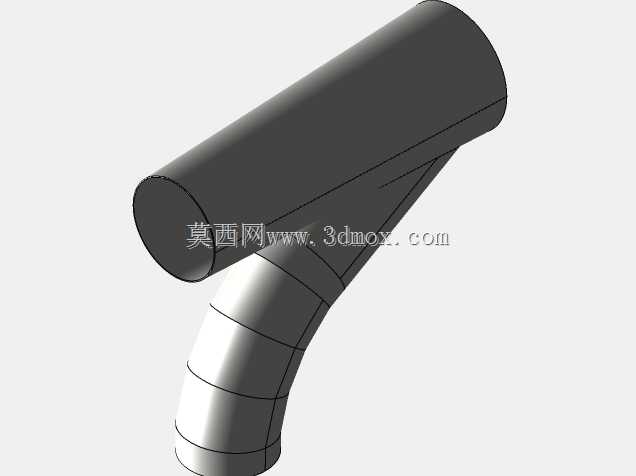

　　在工业管路系统的布设作业中，支管分流是极为常见的工况需求，尤其是在主管道需要引出斜向分支的场景下，常规正三通无法适配角度偏移的布设要求，这类斜接钢制支管配件就成为管路布设中不可或缺的连接构件。这类构件主要应用在市政给排水管网、工业通风除尘管路、粉体物料气力输送管线以及低压流体输送的工艺管道场景中，承担主管道与斜向分支管道的过渡连接功能，避免管路急转造成的流体阻力激增、物料沉积堵塞等问题。从结构设计逻辑来看，该支管配件采用等径斜接的结构形式，主管道段保持直通的管状结构，分支管段以固定倾斜角度从主管道侧壁平滑过渡引出，两段管体的相贯线位置做了连续的曲面过渡处理，没有突兀的折角结构，能够最大程度降低流体经过分流位置时的局部阻力系数，

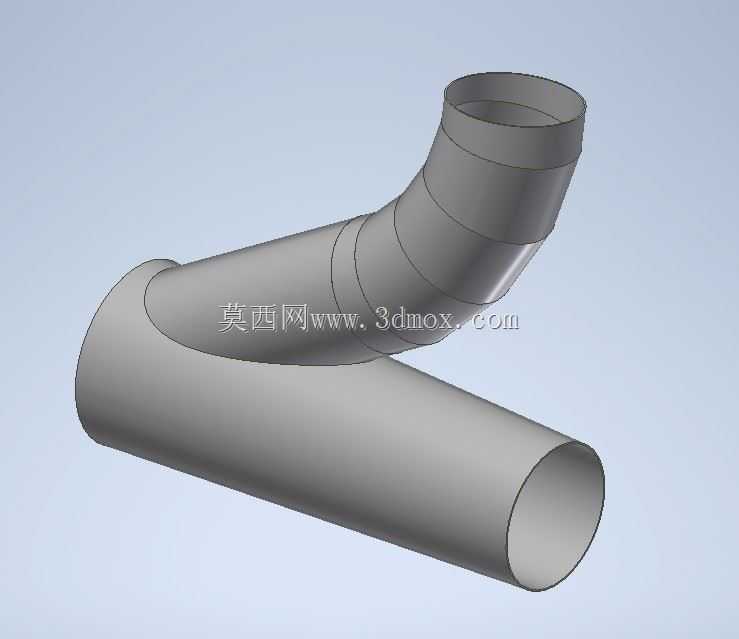

　　减少输送过程中的压力损耗。在分支管的弯折段，采用多段锥度渐变的筒节拼接成型的设计思路，每一段筒节的直径保持与连接管道一致，相邻筒节之间通过小角度斜切面对接，逐步累积形成整体的弯折角度，这种设计一方面降低了大角度弯管整体成型的加工难度，另一方面也能保证弯折段的内壁平滑度，避免出现台阶状结构干扰流体流向。从安装边界的角度考量，该管件的两端接口均采用标准圆柱形管口设计，可直接与同公称直径的钢制管道通过焊接、法兰连接或者卡箍连接的方式进行装配，主管道段的长度预留了足够的装配操作空间，分支管的伸出长度也充分考虑了现场安装时的操作间隙，不会出现与周边管线、支撑构件发生干涉的问题。外形尺寸方面，主管道段的长径比控制在合理区间，

　　既能够保证两端连接的结构强度，也不会造成材料的不必要浪费，分支管的弯折角度适配常见的管路斜向引出需求，相贯线位置的焊缝区域做了加厚处理，能够承受管路内部的流体压力冲击，避免长期运行过程中焊缝位置出现开裂泄漏的问题。在实际使用过程中，这类钢制支管配件相比铸造的异形三通，具备更好的结构韧性，焊接装配的适配性更强，可根据现场实际的布设需求对管口长度进行二次切割调整，适配不同的安装间距要求。针对粉体输送场景，平滑的内壁过渡结构能够避免粉料在转角位置堆积，减少管路堵塞的维护频次；针对通风除尘场景，流线型的分流结构能够降低风阻，减少风机的运行能耗；针对液体输送场景，连续的曲面结构能够避免流道内出现涡流，降低管路振动和水锤效应的影响。

　　设计过程中需要重点校核相贯线位置的结构强度，因为分流位置是管路应力集中的区域，尤其是在管路存在温度变形、压力波动的工况下，该位置需要承受主管道和分支管两个方向的应力叠加，因此在壁厚设计上要比普通直管段保留更高的安全余量，同时过渡曲面的曲率半径要控制在合理范围，曲率过小会导致流体阻力上升，曲率过大则会增加管件的整体外形尺寸，占用过多的布设空间。管口的圆度公差需要控制在标准要求范围内，保证与对接管道的同轴度，避免装配后出现错位，影响管路的密封性能和流体通过性。另外，分支管的角度公差需要严格控制，确保现场安装时能够与预设的分支管线精准对接，减少现场调整的工作量。这类管件的钢制材质选择也需要匹配实际的输送介质特性，常规水、气输送场景可采用普通碳素结构钢加工，针对腐蚀性介质则需要选用对应的不锈钢或者合金钢材质，同时内外表面可根据需求做防腐、耐磨处理，提升不同工况下的使用寿命。在管路系统的支撑设计上，这类支管配件的位置需要设置独立的管道支撑，避免管件本身承受过多的管道重量，防止长期受力导致接口变形泄漏。
