双轮组重载滚筒支撑支架结构设计

　　在连续输送、物料搬运、重型工件移位等工业场景中，滚筒类支撑部件的结构合理性直接决定了整条产线的运行稳定性与负载冗余度，这款双轮组滚筒支撑支架，正是针对中重载工况下的滚动支撑需求开发的结构方案。从实际应用场景来看，这类支架常被部署在辊道输送线的重载段、大型工件平移工装的行走端、重型设备的移动导向机构中，替代传统单轮支撑结构，解决单轮承载下接触应力集中、运行偏摆、侧向受力易脱轨的常见工程问题。

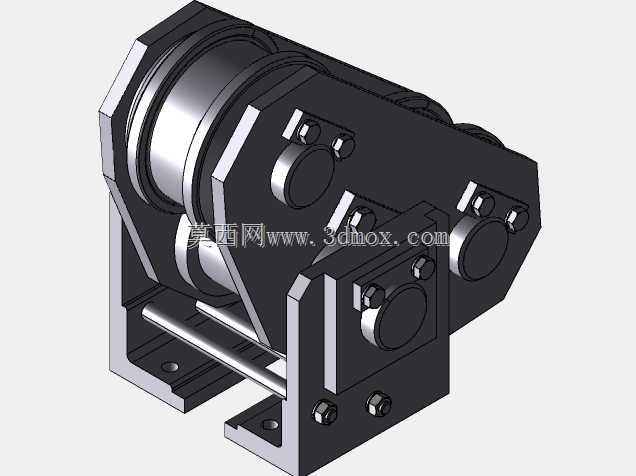

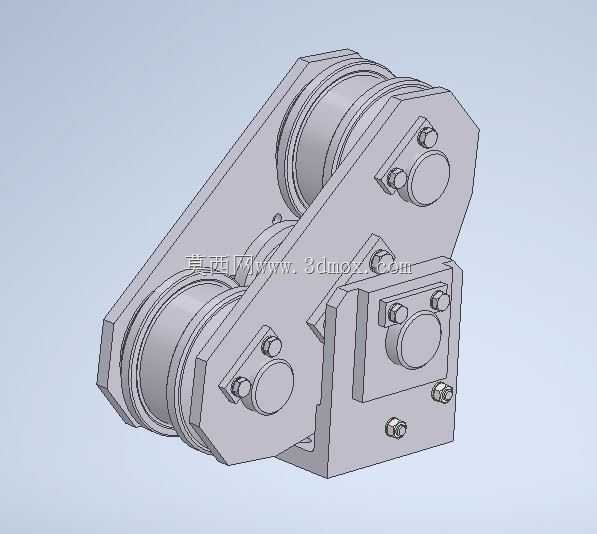

　　从功能特性上看，该支架采用双侧对称布置的双滚筒结构，两个滚筒平行安装在一体式折弯焊接的支架本体上，滚筒自身通过带防尘密封的深沟球轴承与芯轴配合，芯轴两端通过内六角圆柱头螺钉锁紧在支架侧板的定位沉孔中，既保证了芯轴的同轴度定位精度，也避免了运行过程中芯轴转动、窜动的问题。支架右侧集成的安装基准块，加工有多个螺栓安装孔与定位销孔，可直接与移动载台、设备机架端面完成刚性连接，安装面的平面度公差控制在0.05mm以内，保证支架安装后滚筒母线与运行轨道的平行度要求，避免滚筒运行过程中出现啃轨、偏磨的异常磨损情况。

　　设计思路上，这款支架没有采用常见的分体式侧板拼接结构，而是选择整体式L型折弯本体配合加强筋的结构形式，侧板厚度根据负载等级匹配对应板材，折弯处预留足够的圆角半径避免应力集中，两个滚筒的安装孔位采用一次装夹镗孔加工，保证两侧孔位的同轴度与孔间距公差，相比分体装配结构，整体式本体的抗扭刚度提升40%以上，在承受侧向冲击力时不会出现侧板外张导致滚筒脱落的风险。滚筒的轮面采用圆柱面设计，可适配平轨道、角钢轨道等多种常见导向轨道，轮缘处做了小倒角处理，安装时可快速导入轨道，降低现场装配的对位难度。

　　从安装边界与尺寸适配来看，该支架的整体外轮廓宽度控制在双轮间距加两侧板厚度加安装余量的范围内，安装基准块的螺栓孔采用长圆孔与圆孔组合的设计，既可以通过圆孔完成定位销的精准定位，也可以通过长圆孔实现安装位置的微调，补偿机架加工带来的位置误差。滚筒的直径选型匹配常规1.5-3t的单组负载要求，轮面宽度覆盖常用轨道的宽度规格，支架底部预留了足够的排屑间隙，在有粉尘、细小颗粒的生产场景中，不会因为积屑导致滚筒卡滞。日常维护时，仅需拆下外侧的端盖螺钉即可取出滚筒组件，更换轴承或者滚筒轮体时不需要整体拆下支架，大幅降低后期运维的时间成本。

　　在结构细节处理上，所有外露的螺钉头部都做了沉孔安装，避免运行过程中螺钉与周边部件发生刮碰，支架的所有棱边都做了倒角去毛刺处理，既避免装配过程中划伤操作人员，也减少了应力集中导致的结构开裂风险。双滚筒的布置间距经过受力优化，当支架承受垂直载荷时，两个滚筒的受力差值控制在15%以内，避免单个滚筒过载导致轴承提前失效；当承受侧向载荷时，两个滚筒可同时承受侧向力，相比单轮结构侧向承载能力提升一倍以上，在轨道存在少量直线度误差的场景下，双轮结构还可以通过自身的微小转动补偿轨道偏差，降低运行阻力与运行噪音。
