真空式粗料分离设备结构原理设计

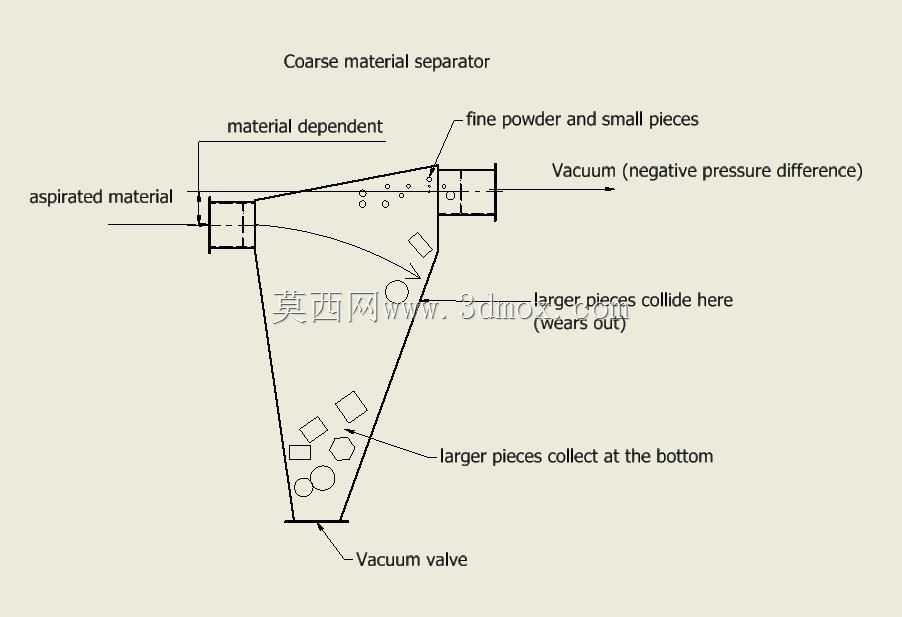

　　在粉体加工、粮食输送、建材生产、化工原料处理等涉及气力输送的生产场景中，来料往往混杂着大小不一的颗粒、块状物料与细粉，若直接将混合物料送入后续的除尘、计量或反应设备，大尺寸粗料极易卡塞管道、磨损风机叶轮，甚至打坏精密的计量与反应组件，真空式粗料分离器就是为解决这一工程痛点设计的前置预处理设备。该设备依靠负压差作为动力来源，无需额外配置机械传动筛分组件，整体无运动易损件，仅依靠流道结构设计实现物料的分级分离，运行过程无额外动力消耗，维护成本远低于传统的振动筛、旋转筛等机械式粗分设备。从结构流道设计来看，设备整体采用上窄下宽的渐扩式锥形腔体，含料气流从腔体侧上方的进料口切向进入，进料口位置做了缩径处理，让进入腔体的气流保持较高初始流速，

　　避免粗料在入口段沉积卡堵。气流进入腔体后，因腔体截面突然扩大，流速快速降低，同时沿锥形腔体内壁形成旋流，密度较大、尺寸较大的块状、粗颗粒物料在离心力与重力的共同作用下，直接撞击到腔体对面的耐磨壁面——该区域是设备运行过程中磨损最集中的位置，实际工程应用中通常会在此处贴附耐磨陶瓷衬板或堆焊耐磨层，延长设备整体使用寿命，撞击后的粗料失去动能，沿锥形壁面滑落到腔体底部，底部配置真空卸料阀，可在维持腔体内部负压稳定的前提下，定期将沉积的粗料排出系统。而细粉与小尺寸颗粒则随气流转向，从腔体顶部的出气口被负压抽走，进入后续的除尘、收料工序，实现粗料与细粉料的在线分离。在安装边界设计上，该类设备的进出口均采用标准法兰连接，

　　可直接串接在负压气力输送管道中，无需额外做地基固定，仅需通过支架将设备承托在管道支架上即可，安装时需保证设备整体保持垂直状态，锥形腔体的倾斜角度需大于所处理物料的自然休止角，避免粗料在壁面搭桥、积料造成堵塞；设备底部的卸料阀出口需预留足够的操作空间，方便定期清理排出的粗料，同时要保证卸料阀的密封性能，避免外界空气漏入腔体破坏内部负压场，影响分离效率。从实际选型适配角度，设计时需要根据处理风量调整腔体的截面尺寸，保证腔体内部的气流上升速度低于待分离粗料的悬浮速度，同时高于细粉的悬浮速度，才能实现稳定的分离效果——若气流速度过高，粗料会被气流裹挟带出出气口，无法实现分离；若气流速度过低，细粉也会在腔体内沉积，随粗料排出造成物料浪费。

　　针对不同物料特性，进料口的入射角度、腔体的锥度、耐磨碰撞区的位置都可以做针对性调整，比如处理磨琢性极强的矿渣、石英砂类物料时，可适当加大腔体锥度，延长粗料滑落路径，降低壁面磨损速率；处理粮食、塑料粒子等粘性较低、磨琢性弱的物料时，可适当缩小腔体体积，提升设备的紧凑性，减少安装占用空间。该设备的核心设计逻辑是利用气固两相流的流动特性，通过纯结构设计实现物料分级，没有复杂的运动部件，运行过程中不会产生机械振动与噪音，也无需定期更换筛网、轴承等易损件，非常适合在连续化生产的气力输送系统中作为前置粗分设备使用，可有效降低后续设备的磨损与故障概率，提升整个输送系统的运行稳定性。
