工业级旋风分离除尘设备结构设计

　　在木工车间木屑收集、粮食加工粉料筛分、化工粉体输送尾气处理、锅炉烟气初滤这类工况里，旋风分离器永远是前置预处理环节里性价比最高的单元设备，它没有易损滤材，依靠纯机械结构就能完成80%以上10μm粒径以上固相颗粒的分离，日常运维几乎只需要检查焊缝密封性与支腿紧固度，适配连续化生产的长周期运行需求。

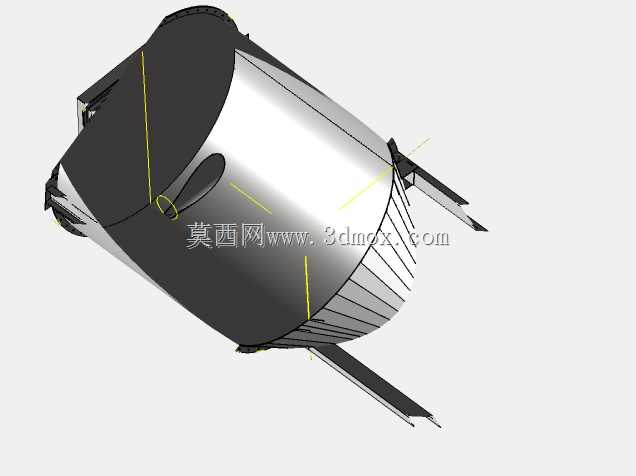

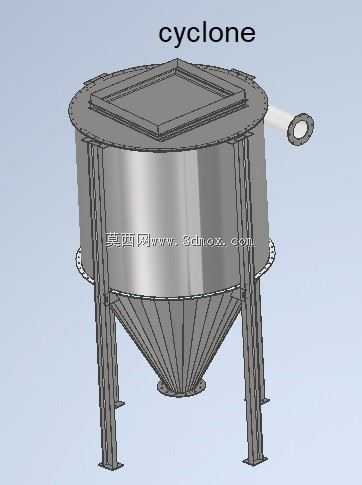

　　这套结构采用上圆下锥的经典离心分离构型，顶部设置方形法兰进料接口，可直接对接方形除尘风管或者工艺料管，无需额外做方变圆转接件，减少现场安装的焊接工作量与风阻损耗；筒体侧面切向布置出气管道，含尘气流进入筒体后沿筒壁形成稳定旋流，固相颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部锥段，最终从锥底出料口排出，净化后的气流则从筒体中心的上升管经侧面出气口进入后续处理单元。

　　设计阶段首先要控制的是筒体直径与进气风速的匹配关系，常规工业应用中筒体截面风速控制在3-4m/s区间时分离效率最优，风速过高会把已沉降的颗粒重新卷起带出，风速过低则离心力不足导致细颗粒逃逸，这套结构的筒体直段高度取1.5倍筒体直径，锥段锥角控制在15°以内，避免锥段内壁出现颗粒架桥、积料堵料的问题，尤其是处理含水率稍高的粘性粉料时，过大的锥角会大幅提升堵料概率。

　　支腿采用三根等边角钢沿筒体圆周均布焊接，支腿下端预留地脚螺栓安装孔，安装时需要保证设备整体垂直度偏差不超过1‰，垂直度偏差过大会导致内部旋流场偏移，直接降低分离效率，甚至出现筒体局部磨损过快的问题。顶部方形法兰与侧面出气管道均采用标准法兰连接尺寸，可直接匹配市面常规的通风管道、阀门等标准件，无需定制非标转接件。筒体与锥段的连接位置设置加强圈，抵消设备运行时内部气流脉动带来的结构形变，尤其是处理高压风送物料的工况下，加强圈可有效避免焊缝长期受交变应力出现开裂泄漏。

　　实际选型时需要根据处理风量反推筒体直径，再对应匹配锥段高度、进出口管径，这套结构的安装边界需要预留顶部进料口的管道安装空间、侧面出气口的阀门操作空间，以及锥底出料口接集料桶或者卸料阀的垂直空间，支腿的高度可根据现场集料装置的尺寸灵活调整，不影响内部流场的稳定性。筒体壁面厚度根据处理物料的磨琢性选择，处理矿石粉、石英砂这类高磨琢性物料时需要在筒体内壁加贴耐磨衬板，处理粮食、塑料粉料这类低磨琢性物料时采用普通碳钢板焊接即可满足使用寿命要求。

　　设备运行时不需要额外配置动力部件，完全依托前端风机提供的气流压头完成分离过程，压损通常在1000-1500Pa区间，选型风机时需要把这部分压损计入系统总压损里，避免出现风量不足的问题。锥底位置通常配置回转卸料阀或者重锤式翻板阀，保证在连续排料的同时维持设备内部的密封性，避免外部空气从锥底倒灌进入内部，打乱旋流场导致分离效率骤降。对于需要更高分离效率的工况，可将多台同规格旋风分离器并联布置，处理大风量工况时也能保证单台设备的流速处于最优区间，避免单台大直径设备离心力不足的问题。
