带旋转支腿的气动式升降承载机架

　　在车间物料周转、工装工位切换、轻型设备高度适配这类场景里，常规固定支腿的升降台往往存在支腿干涉周边工位、收纳后占用横向空间过大的问题，这款带旋转支腿的气动升降机架，正是针对这类窄空间、多工位切换的作业需求做的结构优化。从实际落地的工况来看，这类结构常被用在生产线旁的临时物料托举、工装夹具的高度适配、轻型装配工位的高度调节场景，相比剪叉式升降结构，它的整体框架刚性更强，承载面的平整度更容易控制，不会出现剪叉结构长期使用后铰接点磨损带来的台面晃动问题。

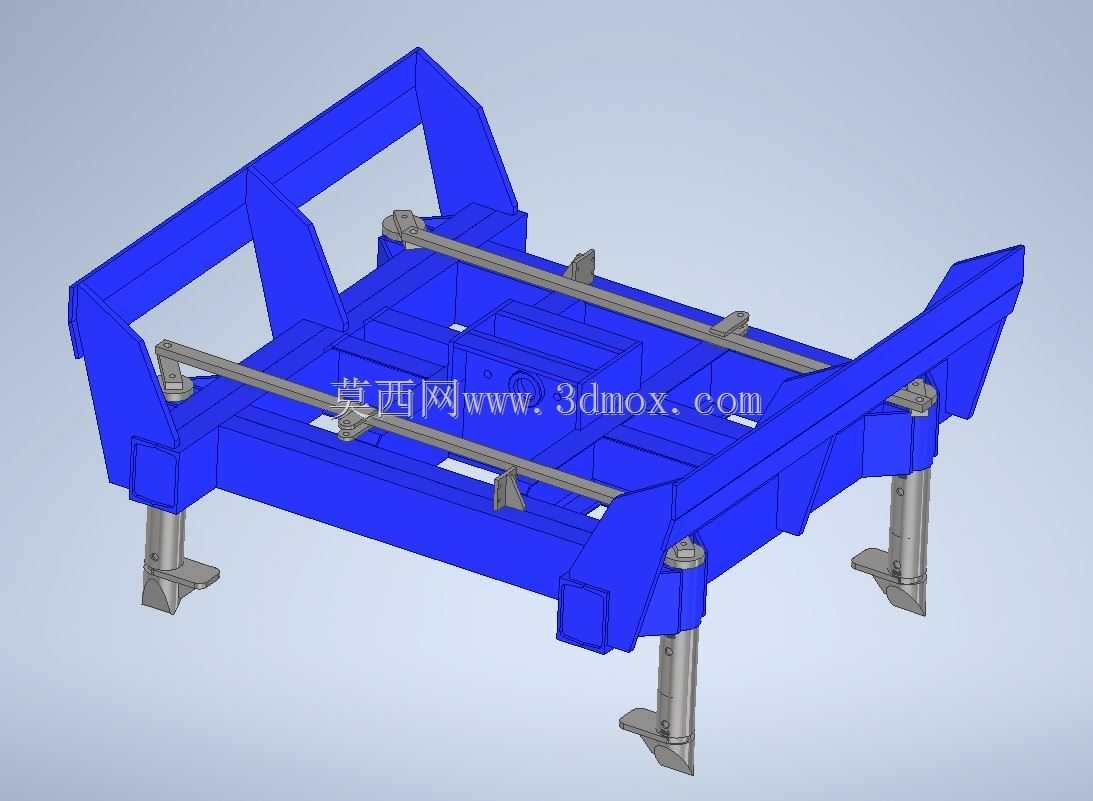

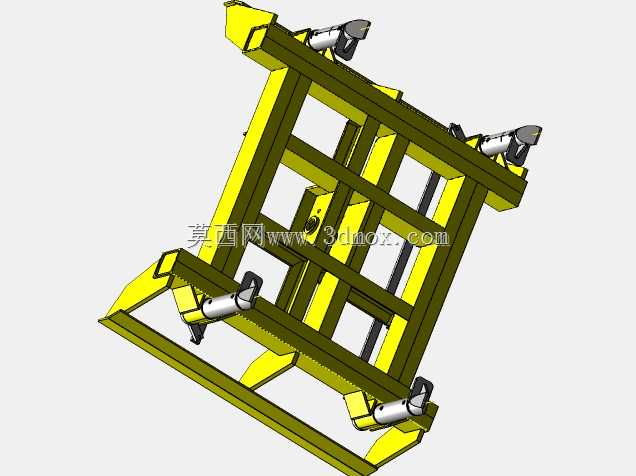

　　整个机架的主体承载框架采用矩形钢管拼焊成型，框架四周预留了标准的安装孔位，可以直接固定工装板、物料托盘或者轻型加工夹具，不需要额外做转接板加工，减少现场安装的二次加工工作量。四个支腿采用可旋转的铰接结构，和主框架的连接位置设置了定位销孔，当支腿旋转到垂直支撑位置时，定位销可以直接锁死支腿角度，避免承载过程中支腿发生偏转；当设备需要收纳或者转移工位时，拔出定位销就可以将支腿旋转至贴合主框架侧面的位置，整体横向占用尺寸可以缩小近40%，方便在狭窄的设备间隙之间推移，也适配小型周转车的搭载转运需求。

　　升降动力采用气动执行的方式，支腿内部集成了气动推杆，相比液压驱动的结构，它不需要配套液压站，不会出现液压油泄漏污染车间地面或者加工工件的问题，接入车间常规的0.6-0.8MPa压缩空气管路就可以直接工作，升降速度可以通过管路中的节流阀做无级调节，避免托举易碎工件时上升速度过快造成工件磕碰。每个支腿的气动回路都设置了独立的节流截止阀，当地面存在轻微不平整的情况时，可以单独调节单个支腿的伸出长度，快速将整个承载台面调整至水平状态，不需要额外垫设调整垫片，适配车间不同平整度的地面条件。

　　从安装边界来看，主框架的外形尺寸控制在常规工位的允许范围内，支腿完全伸出时的整体高度可以覆盖常规装配工位0.4-1.2米的高度调节需求，支腿旋转收纳后整体高度不超过主框架厚度的1.5倍，可以直接推入标准工位货架的下层存储空间。支腿底部设置了带防滑纹理的支撑脚垫，脚垫采用耐磨聚氨酯材质，和水泥地面、环氧地坪接触时不会划伤地面，同时可以增大接触摩擦力，避免承载重物时机架发生滑移。主框架上的横向导轨槽是预留的工装安装位，可以根据实际使用需求加装横向定位挡块、工件夹紧机构或者物料导向条，不需要在框架上重新焊接或者钻孔，保留框架整体的防锈涂层完整性，延长设备的户外或者潮湿车间场景下的使用寿命。

　　在结构设计的受力逻辑上，四个支腿的受力点直接对应主框架的四个角部加强位置，承载时的载荷直接通过支腿传递到地面，不会让主框架的中部横梁承受过大的弯曲应力，因此同等承载能力下，这款机架的自重比常规中部支撑的升降台轻25%左右，推移转运时不需要额外的辅助搬运设备，两名操作人员就可以完成工位转移。气动回路的进气口设置在主框架的侧面中部位置，配套了快速插拔的气管接头，现场接通气源只需要几秒钟就可以完成，不需要做复杂的管路密封处理，适配频繁切换工位的使用需求。支腿的旋转铰接位置采用自润滑铜套作为转动副，长期使用不需要定期加注润滑脂，减少日常维护的工作量，铜套的耐磨性能可以保证支腿旋转上万次后依然不会出现明显的旷量，支撑精度保持性更好。

　　考虑到车间使用时可能存在的工件磕碰问题，主框架的所有棱角位置都做了倒角处理，避免操作人员推移设备时被尖锐棱角划伤，框架表面采用喷塑处理，耐油污、耐切削液腐蚀，日常清理只需要用抹布擦拭就可以去除表面的油污和切屑，不会出现漆面脱落生锈的问题。支腿的旋转限位位置设置了橡胶缓冲块，当支腿旋转到收纳或者支撑位置时，橡胶块可以缓冲支腿和主框架之间的碰撞冲击，避免长期碰撞造成框架焊接位置开裂，提升整体结构的抗疲劳性能。
