气动旋转升降转盘工位切换机构

　　这套机构在3C小件装配、小家电壳体组装、小型五金件检测线里用得很普遍，核心解决的是多工位并行作业时工件在不同工序间的转位与抬升避让问题。现场布局通常把它放在环形或直线工站的交汇位置，四周伸出的十字承托梁对应上料、加工、下料、待料四个工位，工人或者机械手在各自工位完成锁螺丝、点胶、压装、视觉检测其中一道工序，转盘按节拍回转，把载具依次送到对应作业位，不用人工反复搬运工件，也省去了多套定位夹具重复排布的空间。

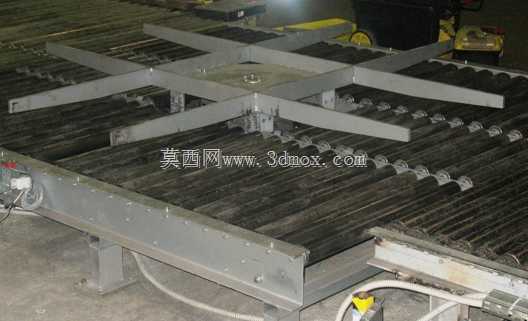

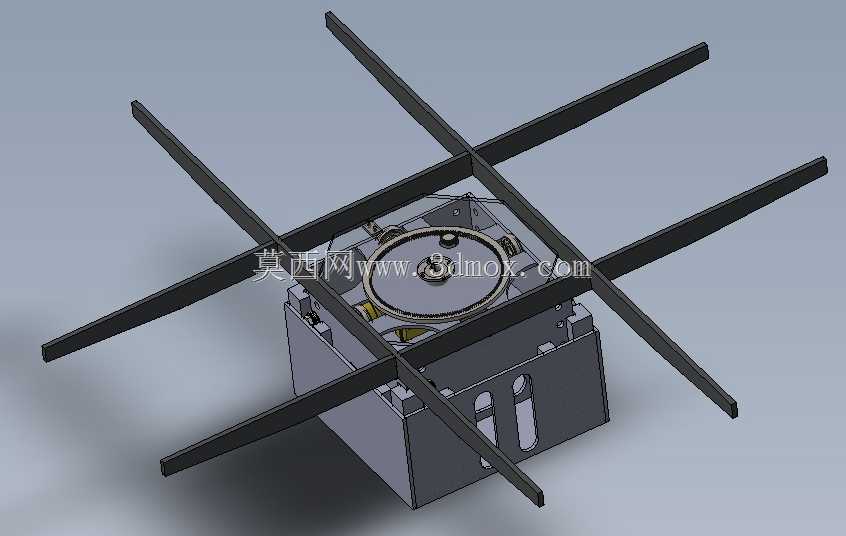

　　结构上下部是方箱式基座，箱体内部预留了气动阀组、节流阀、磁性开关的安装腔，侧壁开有长圆形避让孔，既方便气管走线、传感器接线引出，也能在检修时直接伸手调整阀件，不用整体拆解台体。基座顶面布置回转支承与齿轮传动副，气动马达或者旋转气缸输出扭矩带动齿圈转动，齿圈侧方装缓冲限位块，转到90度工位时先靠硬限位粗定位，再由顶升机构把整个转盘面抬升20到30毫米，让下方定位销插入载具底部的销套，消除回转间隙带来的位置偏差，加工时刀具下压的载荷直接由定位销承受，不会压在回转齿轮上，保护传动件不受径向冲击。

　　十字形的承托梁采用方管焊接后整体加工端面，梁上预留T型槽或者螺纹孔，用户可以根据自己的载具尺寸调整安装位置，梁的伸出长度覆盖常见300到600毫米见方的工装板，整机落地安装时基座底部做四个地脚螺栓孔，孔距适配标准铝型材机架的安装间距，现场不需要额外做过渡连接板，直接锁在设备机架的中层板上即可。气路设计上回转和升降两个动作独立供气，升降气缸带导向轴，防止抬升过程中转盘面偏摆，回转回路配调速阀，转位速度可以根据生产线节拍调整，慢转时避免载具上的小件因离心力移位，快转时能把单步切换时间压缩到1秒以内，匹配高速产线的产出要求。

　　设计阶段做结构校核时，重点算两处载荷：一是十字梁末端放满载工件后的弯曲挠度，控制在0.2毫米以内，保证工位间定位重复精度；二是顶升气缸的推力，要大于转盘、载具、工件总重量的1.5倍，抬升动作顺畅不会卡滞。日常维护时只需定期给回转齿圈加注润滑脂，检查磁性开关的感应位置，气动三联件定期排水，就能长期稳定运行，非常适合中小型自动化设备厂商做标准化工位转台选型参考。
