Torex VM系列夹管阀结构设计

　　夹管阀作为流体输送系统中适配高磨损、高腐蚀、含固体颗粒介质的核心控制元件，在矿山矿浆输送、化工浆料管路、食品粉体输送、污水处理污泥管路等场景中有着不可替代的应用价值，其核心工作逻辑是通过阀体内部胶管的弹性形变实现管路通断与流量调节，完全避免介质与阀体金属部件的直接接触，从结构根源上解决了常规截止阀、球阀在含颗粒介质工况下易卡涩、密封面磨损快、使用寿命短的痛点。

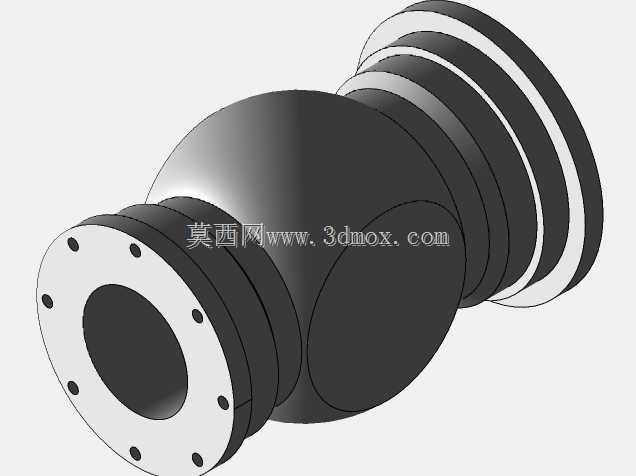

　　本次呈现的Torex VM系列夹管阀结构，覆盖VM040到VM125共6个常规通径规格，设计阶段充分考虑了不同工况下的安装兼容性与性能冗余。从结构布局来看，阀体采用对称式对夹结构，上下两端设置标准法兰连接端，法兰端面的螺栓孔位完全匹配对应通径的通用管路法兰标准，无需额外制作过渡连接件即可直接串接在现有管路系统中，大幅降低现场安装改造的工作量。阀体中部为对称的鼓形腔体，为内部胶管提供充足的形变空间，当执行机构施加夹紧力时，胶管可沿阀体对称中心面完全闭合，实现零泄漏截断，松开后胶管依靠自身弹性完全复位，管路流道全程无缩径、无死角，介质通过时不会产生局部淤积，尤其适合输送含纤维、大颗粒固体的介质，不会出现卡堵问题。

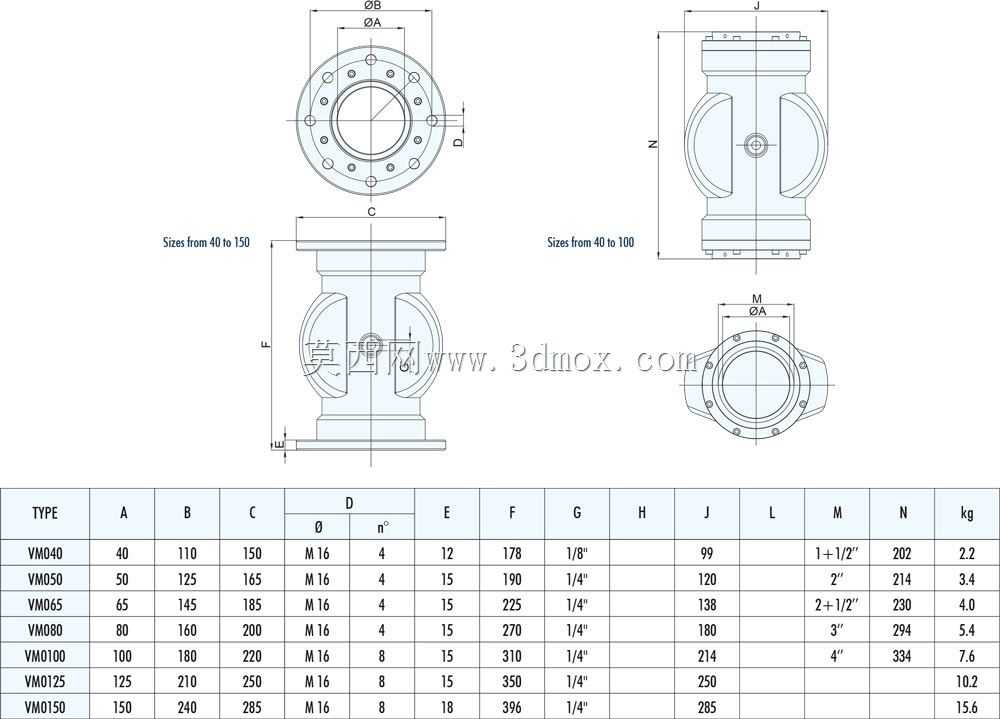

　　从尺寸参数的设计逻辑来看，不同通径规格的安装尺寸做了梯度化匹配：VM040对应DN40通径，法兰连接尺寸A为40mm，阀体总宽度B为110mm，法兰端面间距C为150mm，法兰螺栓孔采用M16规格，单侧4个均布，螺栓孔中心圆直径178mm，连接螺纹为1/8"，适配1又1/2寸管路，单台重量2.2kg；VM050对应DN50通径，A值50mm，B值125mm，C值165mm，同样采用M16螺栓4孔均布，螺栓孔中心圆190mm，适配2寸管路，重量3.4kg；VM065对应DN65通径，A值65mm，B值145mm，C值185mm，M16螺栓4孔均布，螺栓孔中心圆225mm，适配2又1/2寸管路，重量4.0kg；VM080对应DN80通径，A值80mm，B值160mm，C值200mm，M16螺栓4孔均布，螺栓孔中心圆270mm，适配3寸管路，重量5.4kg；VM100对应DN100通径，A值100mm，B值180mm，C值220mm，M16螺栓8孔均布，螺栓孔中心圆310mm，适配4寸管路，重量7.6kg；VM125对应DN125通径，A值125mm，B值210mm，C值250mm，M16螺栓8孔均布，螺栓孔中心圆350mm，适配5寸管路，重量10.2kg。所有规格的阀体侧面均预留了统一规格的控制接口，可适配气动、电动、手动等多种执行机构的安装，用户可根据现场动力条件灵活选择驱动方式，无需对阀体本体进行二次加工。

　　设计过程中针对胶管的夹紧行程做了精准限位，阀体内部的对称夹紧面做了圆弧过渡处理，避免夹紧过程中胶管出现局部应力集中导致的过早开裂，有效延长核心易损件胶管的使用寿命。同时阀体外部轮廓做了轻量化优化，在保证结构强度满足1.0MPa工作压力要求的前提下，尽可能减少阀体金属材料的用量，降低整体重量，方便高空管路、移动设备上的安装固定。从安装边界来看，该系列夹管阀的安装空间仅需在阀体两侧预留足够的法兰螺栓操作空间即可，阀体中部无突出的操作部件，可紧贴墙面、设备侧壁安装，适配狭窄空间内的管路布置需求。在实际选型过程中，设计人员可直接根据现有管路的通径、法兰标准匹配对应规格的夹管阀，无需额外调整管路布局，三维模型中完整还原了所有安装尺寸、连接孔位、内部腔体轮廓，可直接用于管路系统的装配干涉检查、管路应力分析模拟，也可作为夹管阀国产化替代设计的参考原型，帮助设计人员快速完成同类型产品的结构优化与参数匹配。
