气动驱动筒仓出口滑动闸阀结构设计

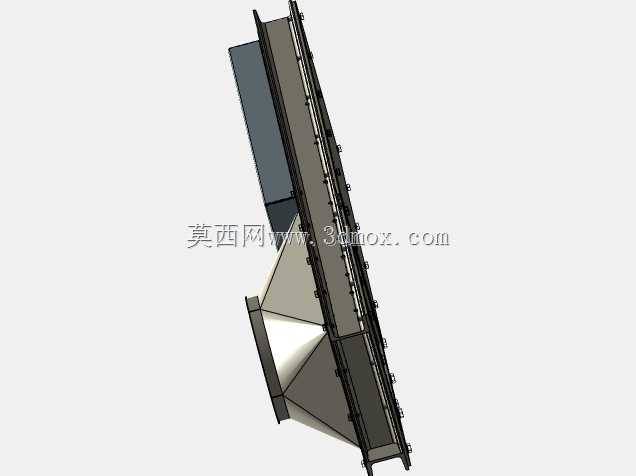

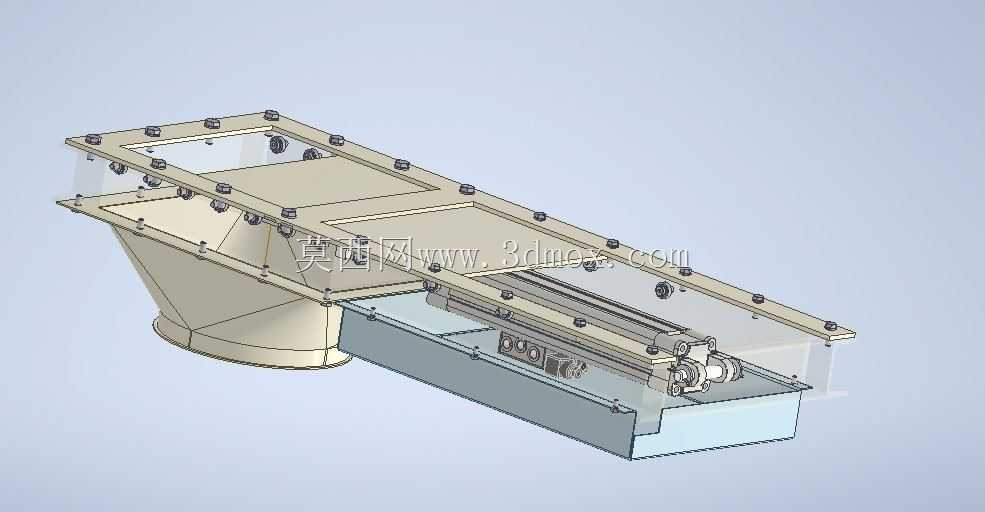

　　散料存储输送系统中，筒仓出口的截料、卸料控制是保障生产线连续稳定运行的关键环节，这款气动滑动闸阀主要适配粉料、颗粒料存储筒仓的出口工况，可在重力卸料流程中实现料流通断、开度调节的功能，常见于粮食加工、建材生产、化工粉体输送、饲料加工等涉及散料中转的生产场景，替代传统手动插板阀解决人工操作劳动强度大、远程控制难、密封易失效漏料的痛点。从结构设计逻辑来看，整体采用框架式承载结构，上部为方形法兰连接端，直接匹配标准筒仓出口的法兰安装尺寸，法兰面预留均匀分布的螺栓孔位，安装时可通过螺栓与仓体出口法兰紧固，中间过渡段采用渐缩的方转圆溜槽结构，既可以承接仓内下落的散料，避免物料在衔接位置积料架桥，又能将方形仓口的料流平顺引导至下部圆形出料接口，

　　对接下游的输送管道、喂料设备或者计量装置。闸板驱动部分采用气动执行机构作为动力源，相比电动驱动，气动方案响应速度快，在易燃易爆的粉体工况下具备本质安全特性，且气源可直接对接工厂常规的压缩空气管网，无需额外配置大功率供电回路，执行机构通过直线传动组件带动闸板沿两侧的导轨做往复滑动，导轨采用耐磨材质设计，预留合适的配合间隙，既保证闸板滑动顺畅无卡滞，又能避免间隙过大导致的粉料漏溢。闸板密封结构采用多道弹性密封设计，密封件嵌装在闸板周边的安装槽内，当闸板处于全关位置时，密封件与阀座框架紧密贴合，可阻断细粉料的渗漏，同时密封件采用快拆式安装结构，长期运行磨损后可快速更换，无需整体拆解阀体，降低现场维护的工作量。安装边界方面，

　　整体结构沿闸板滑动方向预留足够的执行机构安装空间，选型时需要确认筒仓出口下方的净空尺寸，既要满足闸板全开时的行程退让空间，避免闸板伸出段与周边设备干涉，又要预留气动管路的走线、电磁阀组的安装位置，阀体两侧的导轨安装面与上部法兰面保持严格的平行度公差，避免安装后闸板受力不均出现偏磨、卡涩问题。在实际工况适配中，可根据输送物料的磨琢性调整闸板的基材与表面处理工艺，针对磨蚀性较强的矿粉、砂石骨料类物料，闸板表面可做耐磨堆焊或者衬耐磨涂层处理，延长易损件的更换周期；针对食品级物料工况，与物料接触的溜槽、闸板内壁可采用镜面抛光处理，避免物料残留滋生细菌。气动控制回路可配套行程开关，实时反馈闸板的全开、全关位置信号，

　　接入工厂的DCS控制系统实现远程自动控制，也可配置就地手动操作按钮，满足现场检修、调试时的就地操作需求，气路配置过滤减压阀与油雾器，对压缩空气进行净化处理，避免杂质进入气缸导致密封件磨损，延长气动元件的使用寿命。整体结构设计充分考虑散料工况的实际使用痛点，将承载、导流、截料、驱动功能集成在一体化框架内，减少现场安装的拼接工作量，所有外露的紧固件均采用防松设计，避免设备长期运行在振动工况下出现螺栓松动脱落的问题，下部出料接口可根据下游设备的连接形式选配圆形法兰、快装接头等不同连接结构，适配不同的生产线布局需求。
