SKF SNL209剖分式立式轴承座结构设计

　　在带式输送机、矿山破碎线、中小型风机、工业泵组这类长轴系传动设备的运维与设计场景里，剖分式轴承座一直是兼顾安装便捷性与支撑可靠性的核心零部件，SKF SNL209对应的适配轴径区间，刚好覆盖多数轻工输送、小型物料处理设备的从动辊、主动轴支撑需求，日常做设备改造或者备件替换时，这类标准轴承座的三维结构数据能大幅减少现场测绘的误差。

　　从实际使用场景来看，这类轴承座主要承担径向载荷为主、附带少量轴向窜动限位的支撑作用，区别于整体式轴承座，剖分式结构的核心优势在于轴系装配时不需要从轴端逐一套装，对于已经完成联轴器、链轮或者带轮装配的长轴，只需要拆开轴承座上盖，将预装了调心滚子轴承或者调心球轴承的轴段落在底座轴承位上，再扣合上盖拧紧连接螺栓即可完成安装，尤其适合设备后期维护时的轴承更换作业，能减少一半以上的拆装工作量，避免反复拆卸轴端传动件带来的配合面损伤。

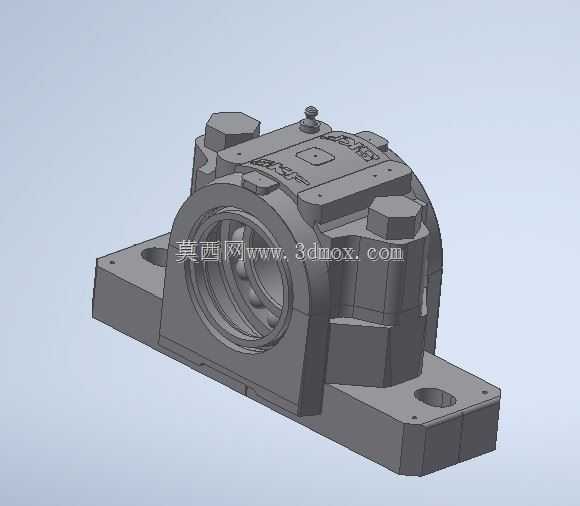

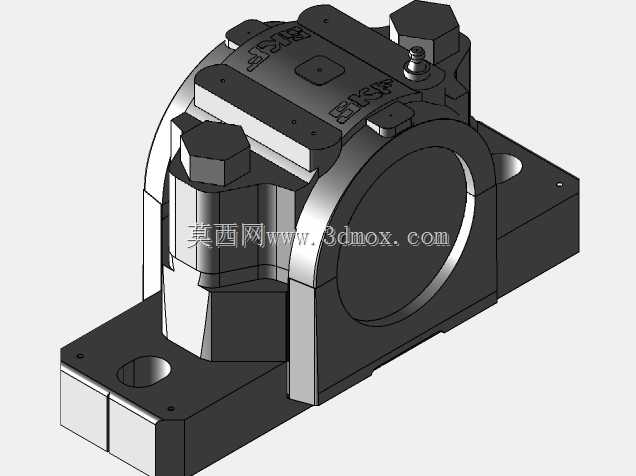

　　看这个模型的结构设计，底座采用了分体铸造后机加工的思路，底部的两个长圆形安装孔是特意做的可调设计，安装时可以根据轴系的实际对中情况，小范围调整轴承座的横向位置，补偿机架焊接或者安装时的位置误差，避免轴承出现别劲、早期磨损的问题。轴承座的腔体内部预留了足够的润滑脂存储空间，上盖顶部的注油孔位置刚好对应轴承保持架的上方，加注润滑脂时可以直接进入轴承滚动体间隙，不需要拆开上盖就能完成日常润滑维护，腔体两侧的密封槽位适配标准的毡圈或者唇形密封圈，能阻挡外界的粉尘、切削液或者物料碎屑进入轴承内部，在多粉尘的粮食加工、建材输送场景下，这种密封结构的防护能力完全能满足连续作业的要求。

　　从安装边界尺寸来看，这个型号的轴承座中心高是固定的标准值，做轴系设计时可以直接根据中心高确定机架的支撑面高度，不需要额外做垫高或者下沉处理；底座的安装孔跨距、螺栓孔径都符合ISO标准安装尺寸，和同规格的其他品牌剖分式轴承座具备互换性，做备件替换时不需要重新加工机架的安装孔。上盖和底座的结合面做了精密的止口定位，装配时不需要反复调整对中，扣合后轴承位的圆度误差能控制在标准允许范围内，不会因为合盖错位导致轴承外圈受压变形。上盖两侧的六角螺栓采用了沉台设计，螺栓拧紧后头部不会突出轴承座的外轮廓，避免设备运行时螺栓被剐蹭松动，同时也能减少外部积尘在螺栓位置的堆积，方便日常清洁维护。

　　在建模逻辑上，这个结构还原了实际加工的工艺顺序：先做出铸造毛坯的大致轮廓，预留加工余量后再切削轴承安装孔、结合面、安装孔的位置，所有的铸造圆角都做了保留，避免应力集中的问题，轴承座的壁厚是均匀过渡的，从轴承位到安装底座的壁厚逐渐变化，既保证了支撑位置的结构强度，也不会因为壁厚突变导致铸造时出现缩孔、砂眼等缺陷。实际选型时，这个型号的轴承座适配的轴承外圈宽度有明确的范围，腔体内部的轴向定位台肩可以限制轴承外圈的轴向窜动，对于热伸长量较大的长轴，也可以根据需求在台肩位置加装调整垫片，预留合适的轴向游动间隙，避免轴受热伸长后轴承被顶死。

　　很多刚接触传动设计的工程师容易忽略轴承座的腔体密封空间设计，这个模型里的密封槽位置和轴承外圈的距离是经过计算的，既给密封件留出了足够的安装压缩量，也不会让密封件和轴承保持架发生摩擦，两侧的密封槽深度一致，安装密封件时不会出现偏斜，能有效延长密封件的使用寿命。底座的底面是完整的精加工平面，安装时和机架支撑面的接触面积足够大，设备运行时不会因为局部应力过大导致机架变形，即使是在有轻微振动的破碎、筛分设备上，也能保持稳定的支撑状态，不会出现固定螺栓松动的问题。
