车门底部安装式右侧卡扣锁结构设计

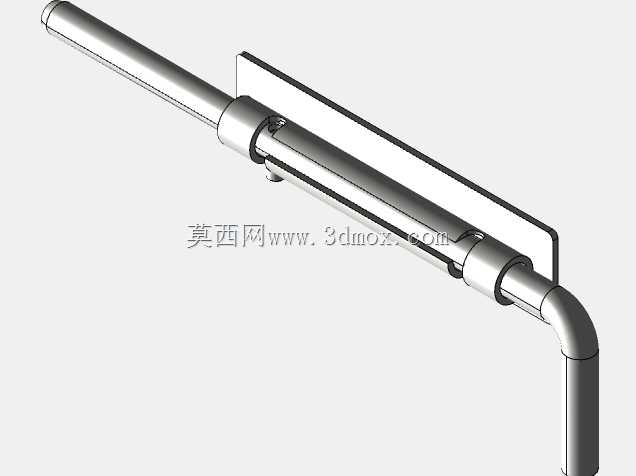

　　这款右侧卡扣锁主要适配车门类构件的底部安装场景，在厢式设备舱门、工程车辆侧门、特种作业车舱门的锁止结构选型中，这类插销式卡扣锁的应用占比不低，核心作用是在门体闭合后提供可靠的竖向锁止力，避免车辆行驶过程中因振动、颠簸出现门体意外松脱、异响的问题。从结构设计逻辑来看，整个构件分为安装基板、锁销主体、操作手柄三个核心部分，安装基板为平板式结构，预留了对应的安装孔位，可直接通过螺栓紧固在门体侧边的对应安装面上，不需要额外做复杂的预埋结构，适配常规厚度的金属门体、复合板材门体的安装需求，安装时只需要在门框对应位置加工匹配的锁销插孔即可完成配合，对安装面的平面度公差要求在0.2mm以内，能适配多数工业门体的加工精度等级。

　　锁销主体为竖向滑动结构，采用圆柱式销体设计，销体与基板上的导向套采用间隙配合，配合间隙控制在0.1-0.15mm之间，既保证锁销滑动过程顺畅无卡滞，又避免间隙过大导致锁销晃动、锁止定位精度不足的问题；操作手柄采用弯折式杠杆结构，与锁销上端刚性连接，扳动手柄即可带动锁销完成上下滑动，实现解锁与锁止动作，手柄的弯折角度经过力学优化，操作时的力臂长度适配成年人手部操作力度，单手即可完成解锁操作，不需要额外借助工具。从安装边界来看，锁体整体突出安装基板的厚度尺寸控制在较小范围内，安装后门体关闭时不会与门框周边构件产生干涉，锁销向下伸出的有效锁止长度满足常规门体的锁合深度要求，能承受一定的横向冲击力，在门体受到向外的推力时，

　　锁销的剪切强度可满足日常使用的载荷要求，不会出现销体变形、断裂的问题。这类卡扣锁的设计没有采用复杂的弹性锁紧结构，整体结构件数量少，没有易损的弹簧、小卡扣类零件，在户外作业车辆、工程设备的使用场景下，能适应多粉尘、轻微腐蚀的使用环境，日常维护只需要定期在导向套位置添加润滑脂即可保证操作顺畅，使用寿命相比复杂结构的锁具更长。在三维建模过程中，需要重点关注导向套与锁销的同轴度公差，两个导向套的内孔轴线同轴度误差需要控制在0.05mm以内，否则会出现锁销滑动卡滞的问题；安装基板上的安装孔位需要与门体的安装梁位置匹配，孔位的位置度公差不大于0.1mm，避免安装时出现孔位错位无法紧固的问题。手柄的握持部分做了圆柱光面处理，没有尖锐棱角，

　　操作时不会划伤手部，手柄的转动角度限位设计在锁销完全伸出、完全缩回两个位置，避免操作时手柄过度转动导致结构磕碰损坏。在实际选型应用中，这类右侧卡扣锁需要与左侧卡扣锁配对使用，分别安装在门体底部的左右两侧，同步锁止时可保证门体底部的两个锁点受力均匀，避免单锁点受力导致门体变形、密封不严的问题；锁销插入门框插孔后，插孔内可以加装橡胶缓冲衬套，减少车辆行驶过程中锁销与插孔碰撞产生的异响，同时能补偿一定的安装位置误差，降低加工精度要求。
