工业级密封金属防护门结构设计

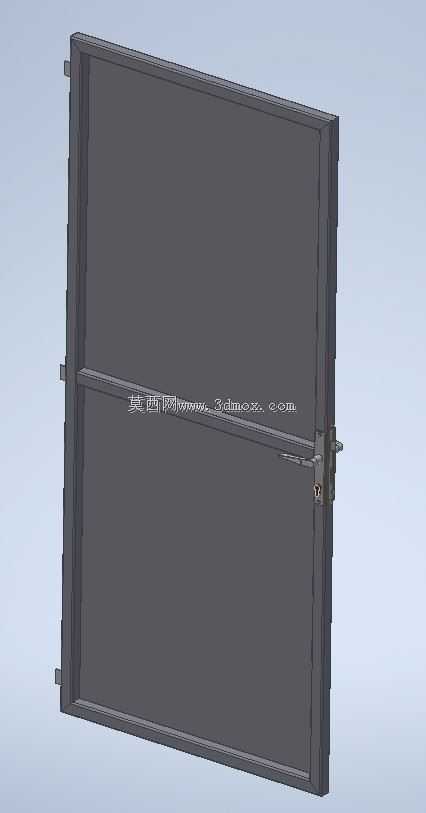

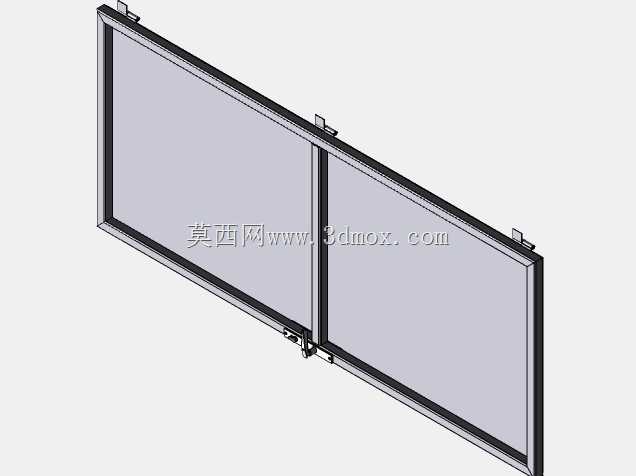

　　这款金属门的结构设计，最初是针对户外通讯机柜、工业设备舱这类需要长期抵御外界侵蚀的场景做的方案，日常做项目时经常碰到设备舱门因为结构刚度不足、密封设计不到位，运行两三年就出现门板变形、雨水渗入、锁具卡滞的问题，所以在建模初期就把这些现场反馈的痛点作为核心设计切入点。先看门板主体的结构，没有采用市面上常见的单层薄钢板折弯方案，而是做了四周折边加内部横向加强筋的结构，横向加强筋的位置刚好落在门板高度的黄金分割点附近，不是随便布置的——之前做过有限元仿真验证，这个位置布置加强筋，能在不额外增加太多板材厚度的前提下，把门板受风压、外力挤压时的形变量控制在0.5mm以内，避免因为门板变形导致密封胶条压缩量不均，出现密封失效的问题。

　　门板四周的折边做了双层卷边处理，一方面是消除钣金切割后的锐边，避免安装维护时划伤操作人员，另一方面卷边形成的空腔可以嵌入三元乙丙密封胶条，胶条的压缩量设计在30%到40%之间，这个区间的密封胶条既能保证足够的压紧力阻挡雨水、粉尘进入舱内，又不会因为压缩量过大导致胶条过早老化失去弹性。门体的锁具采用的是侧边旋转压紧式结构，锁舌在锁紧时会带动门板向门框方向横向位移，而不是普通挂锁那种仅做限位的结构，这种设计能保证整圈密封胶条的受力均匀，不会出现靠近锁具的位置压得过紧、远离锁具的位置压不实的情况。安装边界方面，门体和门框的连接采用的是侧边隐藏式铰链，铰链的安装孔做了长圆孔设计，现场安装时可以在上下、前后两个方向调整门体的位置，

　　补偿门框焊接、安装时产生的形位公差，避免因为安装误差导致门体开关卡滞。门体的整体尺寸适配常见的19英寸标准设备舱的侧门开口，预留的安装边宽度为40mm，足够打密封胶、布置固定螺栓，螺栓孔的间距控制在150mm以内，避免固定点间距过大导致门框和舱体之间出现缝隙。考虑到户外使用的场景，门板表面没有做多余的凸起结构，所有的拼接缝隙都打了密封胶做平滑过渡，避免积水积灰，减少后期维护清理的工作量。之前在沿海地区的通讯基站项目里用过类似结构的门体，经历过台风天的强风压、盐雾侵蚀，运行五年多都没有出现门板变形、渗水的问题，锁具的操作力也一直保持在合适的范围，不会因为锈蚀出现开关费力的情况。建模的时候特意把所有的钣金折弯系数、

　　焊接收缩余量都做进了模型参数里，生产下料时可以直接提取展开图，不需要二次调整尺寸，减少生产环节的出错概率。门体的加强筋和门板之间采用点焊连接，焊点的间距控制在100mm左右，既保证连接强度，又不会因为焊点过多导致门板焊接变形。另外在门体的内侧预留了接地螺栓的安装位，方便设备做等电位连接，满足电气安全规范的要求，这个细节很多非工业级的门体设计都会忽略，但是在带电设备的舱体上是必须考虑的，避免静电积累或者漏电时门体带电引发安全事故。密封胶条的安装槽做了燕尾槽结构，胶条嵌入后不需要额外打胶固定，更换的时候直接扯出来就能替换，后期维护非常方便，不需要整个门体拆下来返工。门体开关的角度设计为120度，足够人员进出、设备搬运，同时铰链处做了限位结构，避免开门角度过大撞到旁边的设备或者墙体。
