车门底部安装式左侧卡扣锁结构设计

　　在商用车、特种作业车辆以及部分改装厢式设备的舱门设计中，底部安装式锁具的选型一直是结构工程师容易忽略的细节，很多常规侧装锁的受力点集中在门板中部，对于高度较大、门板自重偏高的金属舱门来说，长期开关震动后容易出现门板下坠、锁扣错位的问题，而这款左侧卡扣锁的安装位置设定在门体底部，刚好能把锁止受力点转移到门板下坠位移量最大的下沿位置，从受力逻辑上抵消门板长期使用后的变形错位问题。

　　从实际使用场景来看，这类卡扣锁多用于车厢侧门、设备舱下翻门、工程车辆工具箱门的锁止，尤其是需要频繁开关、作业环境存在颠簸震动的场景，锁体的L型操作手柄伸出长度经过适配，操作人员站在地面无需过度弯腰就能完成解锁和锁止操作，手柄的弯折角度做了圆弧过渡，没有尖锐棱角，戴劳保手套操作时也不会勾挂织物，操作力矩经过匹配，不需要额外加力杆就能完成锁止，锁止到位后手柄会自然贴合到安装基板侧面，不会因为车辆行驶震动出现手柄松脱弹起的问题。

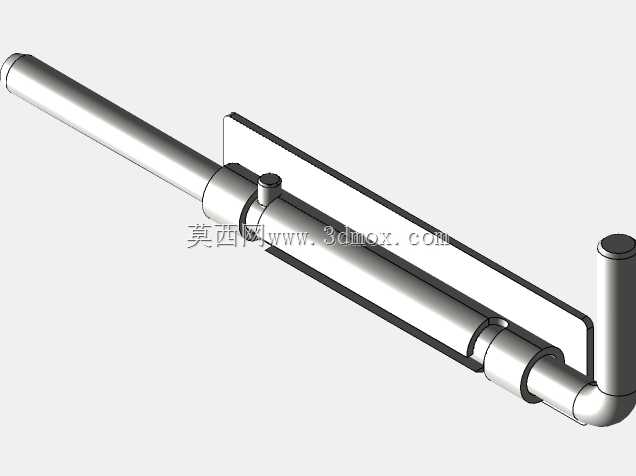

　　结构设计上，锁体采用同轴套筒式布局，中间的锁芯柱做了轴向限位，上下两端的轴套部分预留了润滑脂存储槽，长期户外使用时可以留存少量润滑脂，避免雨水灰尘进入后出现锁柱卡滞，安装基板是平板式结构，四个安装孔位做了沉头设计，安装后螺栓头不会突出基板表面，不会和门板内侧的加强筋产生干涉，锁舌部分采用侧向卡扣式结构，锁止时会勾住门框上的配套锁扣座，配合面做了15度的导入斜角，即使门板和门框存在2mm以内的装配误差，锁舌也能顺利滑入锁止位，不会出现关不上门的问题。

　　安装边界方面，锁体整体垂直安装方向的有效占用高度控制在180mm以内，水平方向从安装基板到手柄末端的最大伸出长度为120mm，安装基板的平面尺寸为80mm*100mm，适配门板厚度在1.5mm到4mm之间的金属门板，安装时只需要在门板对应位置开出直径32mm的锁柱过孔，再打四个M6的螺栓安装孔即可完成固定，不需要在门板上做复杂的沉台或者焊接凸台，对于后期改装、售后维修更换都非常友好，不需要对原有门板做大规模改动。

　　从功能特性来看，这款锁属于纯机械结构，没有内置弹簧等易损小零件，锁止的预紧力来自操作手柄转动时的凸轮结构施压，凸轮的升程设计刚好能在锁止位置提供足够的预紧力，让门板和门框之间的密封胶条压缩量达到3mm左右，既可以保证密封性能，避免雨天行车时雨水渗入舱内，又不会因为预紧力过大导致开关门操作费力，锁体的所有外露金属部件都做了镀锌钝化处理，能够适应户外高湿度、有盐雾的作业环境，长期使用不会出现锈死的问题。

　　在三维建模的过程中，所有配合面的公差都按照机械加工常用的间隙配合设定，锁柱和轴套之间的单边间隙控制在0.1mm到0.15mm之间，既保证转动灵活，又不会因为间隙过大出现晃动，手柄和锁柱的连接部分采用方形轴孔配合，传递扭矩的时候不会出现相对转动，方形配合面的边角做了R0.5的圆角，避免应力集中导致的手柄断裂问题，安装基板的背面做了两道加强筋，从锁柱安装位延伸到基板的两个对角，提升基板的整体刚性，在螺栓拧紧的时候不会出现基板变形翘曲的问题。

　　实际选型应用的时候，需要注意这款锁是左侧安装版本，对应车门铰链在右侧的左开式舱门，如果是右开舱门需要选用对称的右侧版本，锁扣座的安装位置需要和锁体中心对齐，垂直方向的安装误差不能超过3mm，否则会影响锁舌的正常啮合，门框上的锁扣座安装面需要和门板安装面保持平行，角度偏差不能超过2度，不然锁止后会出现局部受力过大，长期使用导致锁舌磨损加快的问题。
