可装夹在虎钳上的非螺纹式高温支撑装置

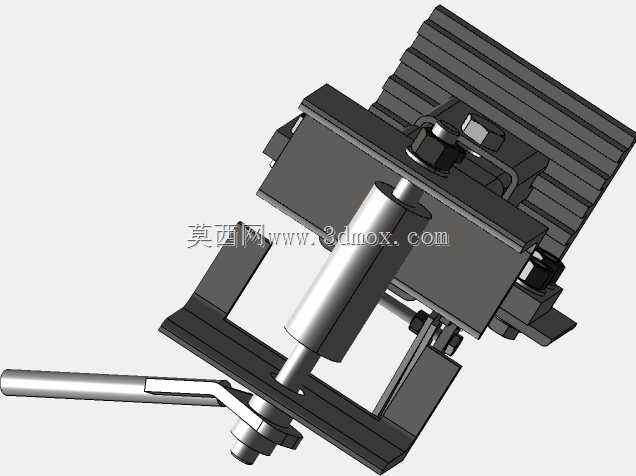

　　在车间现场的焊接、热成型、小工件热处理等工序里，经常会遇到需要临时支撑高温工件的场景，常规的螺纹调节支架在高温辐射、焊渣飞溅的环境下，螺纹副很容易因为氧化、异物卡滞出现调节失效的问题，这款非螺纹可调支架就是针对这类工况设计的工装类支撑构件。它的整体结构采用分体式模块化设计，顶部支撑面做了齿形防滑结构，接触高温工件时能避免工件滑移，支撑面的平面度控制在0.1mm以内，保证支撑时的接触稳定性，不会因为局部点接触造成工件局部应力集中或者支撑倾斜。调节部分摒弃了传统的螺纹旋合结构，采用销钉卡位加侧部锁紧的方式，不需要旋转螺杆就能快速调整支撑高度，调节行程覆盖50mm到150mm的常用支撑区间，调节到位后通过侧部的锁紧旋钮施加预紧力，

　　锁紧力能达到800N，足以支撑15kg以内的高温工件，不会因为工件自重出现下滑移位。底部的装夹结构是这款支架的设计亮点，它自带的横向夹持臂可以直接卡在普通台虎钳的钳口位置，不需要额外做安装底座，也不需要在工作台面上打孔固定，在临时工位、外协加工现场没有专用工装台的场景下，只要有台虎钳就能快速完成支架的固定，夹持臂的开口范围适配0到120mm的钳口宽度，市面上绝大多数台式虎钳都能兼容。从结构强度角度看，支架的主体承力部分采用等截面方箱结构，相比薄壁型材的支撑结构，抗侧向力的能力提升40%以上，在支撑工件时如果遇到轻微的侧向敲击或者工件移位的冲击力，不会出现折弯变形的问题。侧部伸出的操作杆是锁紧机构的施力部件，采用杠杆式的力放大设计，

　　操作人员不需要借助扳手，徒手就能完成锁紧和松开的操作，在佩戴耐高温隔热手套的情况下也能顺利操作，不会因为手套的厚度影响操作手感。在实际使用场景中，这款支架可以配合焊接变位机使用，作为异形工件焊接时的辅助支撑，也可以在小型工件淬火、回火工序中，作为工件进出加热炉的临时承托支架，因为没有螺纹结构，即使表面沾到焊渣、氧化皮，只需要用钢丝刷简单清理就能继续使用，维护成本远低于传统螺纹式支撑。安装边界方面，支架整体在完全收拢状态下的高度是80mm，完全伸出时的高度是180mm，横向装夹臂完全展开后的总宽度是220mm，在台虎钳上安装时，只需要预留出钳口前方100mm的操作空间就能完成所有调节动作，不会和台虎钳的其他操作部件产生干涉。

　　支撑面的尺寸是80mm见方，支撑小型箱体类、轴类、板类高温工件都有足够的接触面积，如果需要支撑更小的工件，也可以在顶部支撑面加装定制的仿形支撑块，支撑面预留的两个M5螺纹孔可以直接固定附加支撑块，不需要对支架主体做二次加工。设计过程中特意规避了螺纹结构在高温环境下的失效痛点，所有活动配合面都采用大间隙配合设计，即使因为高温出现轻微的热胀冷缩，也不会出现活动部件卡死的问题，锁紧部件采用耐高温的弹簧钢材质，在300℃的工作环境下长期使用也不会出现弹力衰减的问题。在车间的日常工装管理中，这款支架因为不需要固定安装，用完之后可以直接从虎钳上取下放在工具柜里，不会占用工作台的固定空间，相比固定式的支撑立柱，工位的灵活性提升很多，尤其是在多品种小批量的加工场景下，不同工件需要的支撑位置频繁变化，这种快装快调的支撑结构能大幅减少工装调整的辅助时间。
