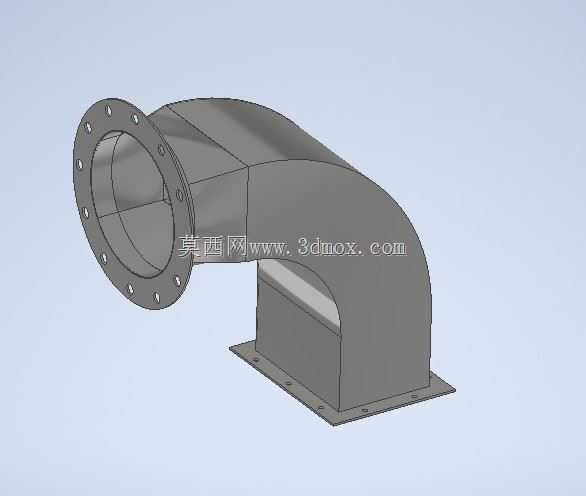

带法兰底座90度通风管道弯头结构

　　这款带法兰与安装底座的90度弯管结构，主要应用在工业通风除尘系统、物料气力输送管路、工艺排风管线的转向节点处，用来改变介质的流通方向，同时兼顾管路对接与现场安装固定的需求，在车间除尘管网、粉体输送生产线、废气收集系统中都能见到这类结构的身影。从实际使用场景来看，这类弯头多布置在管线竖向转水平、或者水平管线转向竖向的衔接位置，一端通过圆形法兰和上游的直段风管、风机出口或者设备排风端对接，另一端则顺着弯转方向衔接下游管路，底部的方形安装底座则用来将整个弯头段固定在设备机架、墙面支架或者土建基础上，避免管线运行过程中因为风压波动、介质冲刷产生振动位移，也能抵消部分管路热胀冷缩带来的应力偏移。

　　从结构设计的角度来看，整个弯头采用等径弯转设计，弯曲半径匹配常规低压通风、低压气力输送的管路阻力要求，不会因为弯度过急造成局部阻力陡增，减少介质在转向处的涡流损耗，对于含尘气流或者粉体输送场景，合理的弯曲半径也能降低物料颗粒对管壁的冲刷磨损，延长部件的使用寿命。端部的圆形法兰采用标准螺栓孔布局，孔位沿法兰圆周均匀分布，对接时不需要额外调整对位角度，能和同公称直径的标准风管法兰、设备接口法兰直接匹配，法兰端面预留了密封垫的安装位置，对接后可以保证接口处的密封性，避免漏风、漏料的问题。

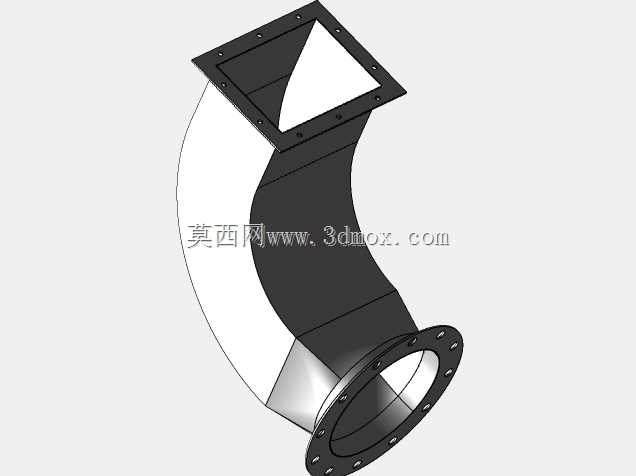

　　底部的方形安装底座和弯头本体采用一体化刚性连接，底座上的安装孔采用长圆孔与圆孔组合的布局，既可以在安装时微调固定位置，抵消现场安装的尺寸误差，也能保证固定后的连接强度，底座和弯头衔接处做了加强过渡结构，避免长期承重或者振动下出现焊缝开裂、结构变形的问题。弯头本体的壁厚选取兼顾了结构强度与自重控制，针对通风场景可以选用常规壁厚降低整体重量，针对磨损较大的粉体输送场景则可以适当增加壁厚或者在弯头内壁做耐磨衬层，结构本身预留了足够的修改空间，适配不同工况的使用需求。

　　在安装边界上，这款弯头的法兰端对接尺寸匹配对应公称直径的通用风管法兰参数，方形底座的安装孔位间距符合常规管线支架的安装尺寸规范，整体安装占用空间紧凑，弯转后的管线走向不会和周边的设备、桥架产生干涉，在管线排布设计时，可以直接将该结构作为标准转向节点纳入管线综合排布，不需要额外做特殊的空间预留。实际建模过程中，结构的所有对接尺寸都遵循通用管路配件的设计规范，法兰螺栓孔的位置度、底座安装孔的同轴度都满足实际加工的公差要求，不管是采用钣金折弯焊接、还是铸件一体成型，都可以直接基于该模型开展后续的加工工艺设计，不需要再做额外的结构修正。在管路系统设计时，这类弯头的阻力系数稳定，在做管网水力计算时可以直接套用对应弯曲半径的90度弯头阻力参数，方便设计师快速核算整个系统的风压损失，匹配对应的风机或者输送动力参数。
