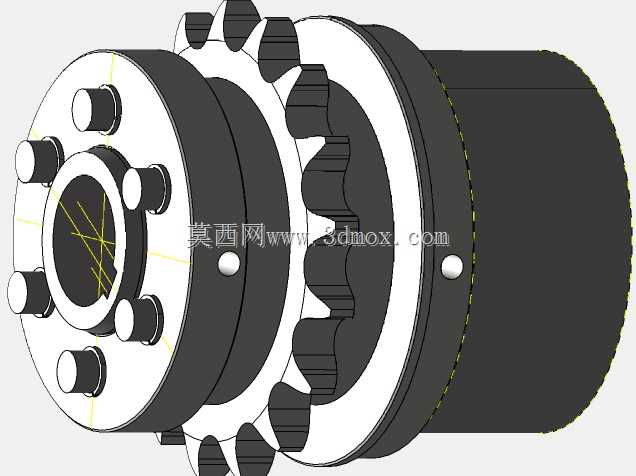

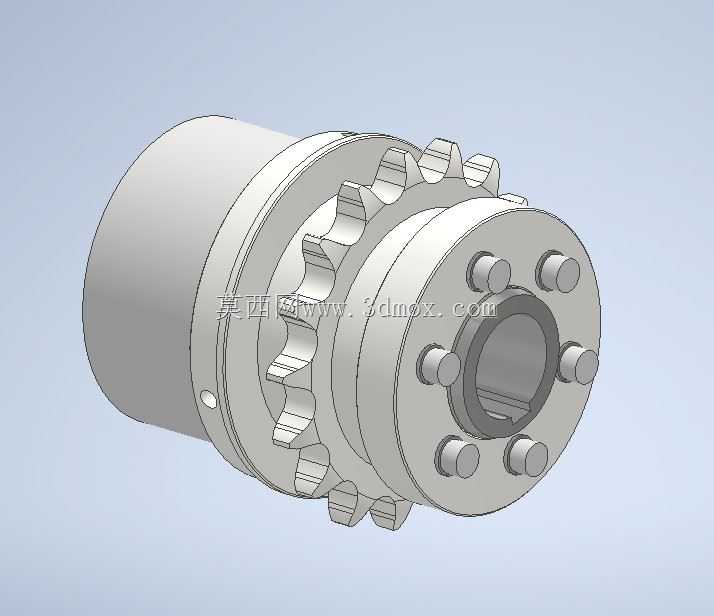

集成链轮结构的扭矩限制传动组件

项目分类:通用机械零部件 发布时间:2022-07-30 ID:689502
  • 集成链轮结构的扭矩限制传动组件
  • 集成链轮结构的扭矩限制传动组件

  在自动化输送、包装产线、轻工机械等频繁出现链传动的工况场景里,传动链过载卡滞是极易造成驱动端电机烧毁、传动齿崩裂、工件报废的核心诱因,这类集成链轮结构的扭矩限制传动组件,正是为解决这类链传动系统的过载防护问题而设计。不同于分体式布置的扭矩限制器与外接链轮,该组件将链轮传动结构与扭矩限制本体做了同轴集成设计,省去了额外的链轮安装轴段、键槽加工与轴向定位工序,能直接套入设备的驱动输出轴完成装配,大幅缩减传动单元的轴向安装空间,适配那些安装边界紧凑、没有多余空间布置分体传动件的设备布局。从功能逻辑上看,组件的扭矩传递依靠内部的弹性压紧结构实现:正常负载工况下,内部压紧机构提供足够的正压力,让输入端与链轮输出端保持刚性同步转动,

  精准传递设定范围内的扭矩,保证链传动的传动精度与同步性,不会出现传动打滑丢转的问题;当传动链端出现卡滞、负载超过设定扭矩阈值时,内部的摩擦副会产生相对滑转,立刻切断输入端到链轮的扭矩传递,避免冲击载荷反向传递到驱动电机、减速箱等上游部件,从根源上降低过载带来的设备损坏风险,待过载故障排除后,组件可自动恢复扭矩传递,无需人工拆解复位,能大幅降低产线故障排查与维护的时间成本。设计层面上,组件的链轮部分采用了标准链号匹配的齿形设计,齿廓经过修形处理,能和对应规格的传动滚子链实现顺畅啮合,减少啮合过程中的冲击与多边形效应带来的振动,链轮与本体的连接部位做了加强筋过渡,避免频繁启停的冲击载荷造成链轮齿根断裂;

  扭矩限制端的法兰面布置了多组圆周均布的压紧调节柱,通过调整这些压紧件的预紧量,就能精准设定组件的打滑扭矩阈值,可适配不同负载等级的传动需求,无需更换整个组件就能完成扭矩参数的适配调整。安装边界上,组件的内孔采用了带键槽的标准通孔设计,可直接与GB/T 1095规定的普通平键配合实现周向固定,轴向可通过轴端挡圈或者紧定螺钉完成定位,安装时无需额外定制转接轴;组件的最大外径、轴向总长度都做了紧凑化控制,链轮齿顶圆与限制器本体的外径差控制在合理范围,不会和周边的设备护板、张紧轮等部件产生运动干涉,安装时只需保证组件与驱动轴的同轴度在公差范围内,链轮与配对链轮的共面度符合链传动安装要求,就能保证长期稳定运行。在实际选型应用中,

  这类集成组件尤其适合电子组装线、食品包装输送线、小型物料分拣设备这类负载波动不大、但对过载防护有明确要求,同时安装空间受限的链传动场景,相比传统的安全销剪切式过载保护结构,它的打滑扭矩可线性调节,过载后无需更换易损件,复位速度快,能有效减少设备故障停机时间;相比电磁式扭矩限制结构,它无需额外供电与控制线路,纯机械结构的可靠性更高,在潮湿、多粉尘的复杂车间环境里也能稳定工作,不会因为电路故障出现防护失效的问题。建模过程中,所有配合面的尺寸公差、形位公差都按照通用机械传动的设计标准做了预留,内孔与轴的配合采用基孔制过渡配合,既能保证装配时的同轴度,又不会出现装配过紧难以拆解的问题;链轮的齿形参数严格匹配对应链号的国标要求,齿面粗糙度、齿根圆角都做了符合机加工工艺的设计,可直接用于后续的工程图输出与零部件加工参考,组件的所有零件都做了可拆解的参数化建模,调整内孔直径、链轮齿数、打滑扭矩阈值时,只需修改对应参数就能快速生成适配不同工况的衍生型号,能大幅缩短同系列产品的设计迭代周期。
