重型压路作业用圆柱式压实辊结构设计

　　在路面基层压实、小型场地整平作业场景中，这类圆柱式压实辊是手扶式轻型压路设备的核心作业部件，区别于大型双钢轮压路机的集成式辊轮结构，该款压实辊采用独立辊体加端轴的分体式设计，适配小型压实设备的模块化装配需求，可直接替换同规格磨损辊件，也可作为小型改装压路装置的核心执行件使用。从实际作业用途来看，该辊体主要承担静载荷压实功能，依靠自身重量配合设备附加配重，对铺设的水稳层、沥青薄层、人行道铺装基底进行反复滚压，消除铺装材料内部空隙，提升基层密实度与平整度，避免后期路面出现沉降、开裂问题，在小区道路修补、厂区内部路面维护、园林步道施工这类狭窄作业场景中，这类小直径压实辊的通过性远优于大型压路设备，可贴近路缘石、花坛边缘完成边角区域压实作业，不存在大型设备的作业盲区。

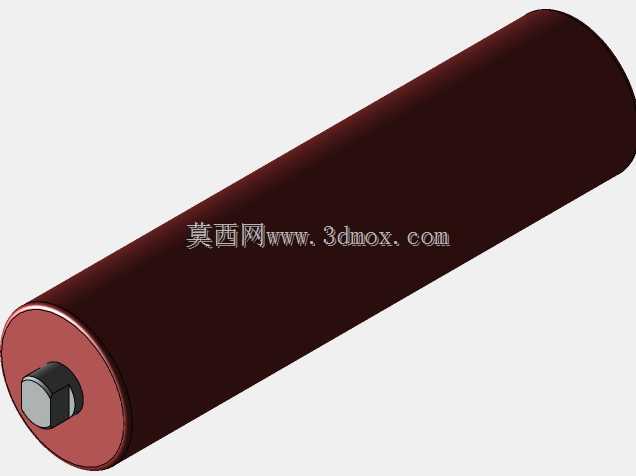

　　从功能特性设计层面来看，辊体采用等直径圆柱外形，整体辊面做光滑处理，无额外凸纹或花纹结构，适配光面压实作业需求，滚压过程中不会在铺装面留下压痕，可保证完工路面的平面度要求；辊体一端集成的固定轴头采用外六角结构，既可以作为辊体与设备支架的连接定位端，也可作为辊体转动的支撑轴颈，装配时直接卡入支架端部的轴承座内即可完成固定，无需额外设计复杂的连接法兰，大幅降低装配复杂度。辊体内部采用中空腔体结构，可根据作业压实度需求向腔体内加注黄沙或水来调整整体重量，适配不同厚度铺装层的压实载荷要求，无需更换辊体即可实现压实能力的调整，兼顾轻载整平与重载压实的双重需求。

　　设计思路上优先考虑了作业工况的耐用性需求，辊体外壁采用均匀壁厚设计，避免长期滚压过程中出现应力集中导致的辊面变形，端盖与辊筒本体采用环向焊接连接，保证腔体密封性，加注配重介质后不会出现渗漏问题；轴头与端盖的连接位置做了加强筋过渡处理，承受设备下压力与滚压扭转力时不会出现轴头断裂问题。从外形尺寸与安装边界来看，该辊体直径为63.5mm，辊身有效作业长度为250mm，端部轴头的对边尺寸适配常规14号开口扳手的拆装规格，装配时设备支架的内侧间距需预留255mm以上的安装空间，轴承座的内孔尺寸需与轴头直径匹配，辊体最低点与设备机架底部的间隙需保留10mm以上，避免滚压过程中带起的碎石卡入辊体与机架之间造成卡滞。

　　实际建模过程中，辊体的圆柱度公差需控制在0.1mm以内，保证滚压过程中不会出现跳振问题，辊面的表面粗糙度需达到Ra3.2以下，避免沥青混合料粘附在辊面影响压实平整度；轴头与端盖的同轴度公差需控制在0.05mm以内，保证辊体转动顺畅，不会出现偏磨问题。这类压实辊的结构设计没有冗余的复杂部件，所有结构都围绕作业可靠性与装配便捷性展开，既满足小型压实设备的低成本制造需求，也兼顾了后期维护更换的便利性，在小型工程机械的作业部件设计中具备很强的实用参考价值，建模时可直接复用该类辊体的参数化结构，根据不同作业幅面需求调整辊身长度与直径，快速衍生出适配不同吨位小型压路设备的压实辊模型。
