磨床用焊接壳体带座支承轴承结构

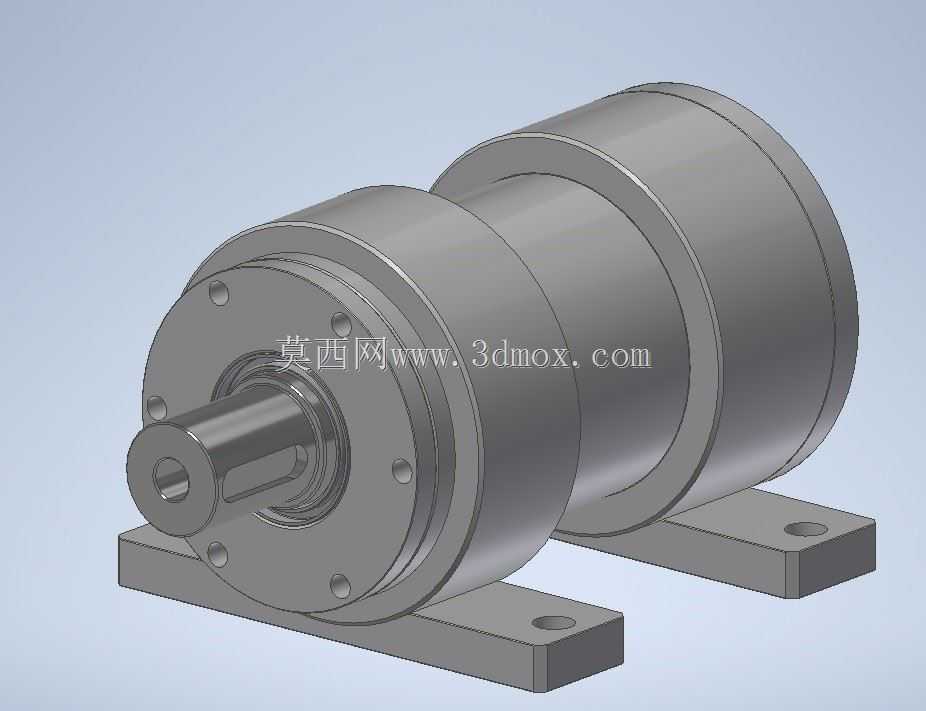

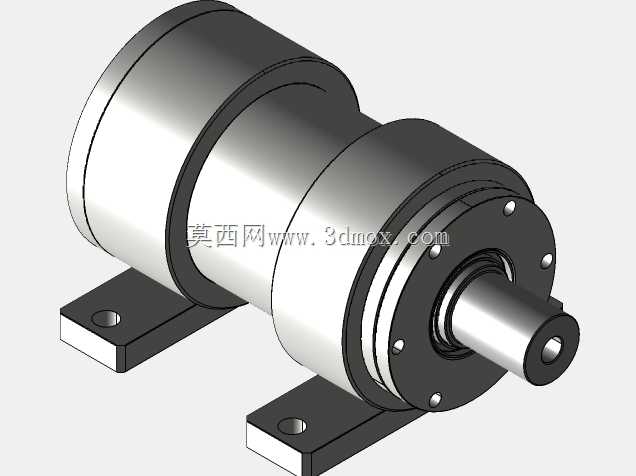

　　这款焊接壳体带座轴承主要面向外圆磨床、平面磨床等金属磨削加工设备的主轴支承场景设计，在磨床的传动链中承担主轴径向与轴向载荷承载、限定主轴回转轴线位置的核心作用，磨削加工过程中，砂轮主轴需要在高转速、持续交变磨削载荷的工况下保持稳定的回转精度，轴承的结构刚性、安装稳定性直接决定了最终工件的磨削表面质量与尺寸精度，相比传统铸造壳体轴承，焊接结构的壳体在生产周期、小批量定制适配性上有明显优势，无需开制铸造模具即可根据不同磨床的安装空间调整壳体长度、支座间距，适配老款磨床的维修替换以及专用磨床的定制化设计需求。从结构设计逻辑来看，该轴承采用分体式焊接壳体搭配双侧法兰端盖的结构，主体壳体为厚壁无缝钢管焊接成型，两端加工法兰止口与端盖配合，

　　保证两端轴承安装孔的同轴度要求，避免因壳体同轴度误差导致轴承内圈偏载、提前失效的问题；输出侧轴伸设计有标准键槽，可通过平键与砂轮夹盘或者传动带轮连接，传递主轴的回转扭矩，轴端中心加工有内螺纹孔，方便安装时的工装吊装以及运行过程中的轴端锁紧，防止带轮或者夹盘在高速回转时出现轴向窜动。底部的安装支座采用钢板折弯焊接后与主体壳体满焊连接，支座上加工有两个长圆形安装孔，安装时可根据床身的安装螺孔位置微调轴承的轴向位置，补偿床身加工的位置误差，降低安装对位的难度，支座与壳体连接位置设计有三角形加强筋，提升支座与壳体的连接刚性，避免磨削载荷作用下支座出现形变导致主轴轴线偏移。设计过程中需要重点控制几个核心尺寸边界：

　　首先是两端轴承安装位的同轴度公差需要控制在0.01mm以内，保证装入成对配置的角接触球轴承或者圆锥滚子轴承后，主轴的径向跳动满足磨床的精度要求；其次是支座安装面到主轴轴线的中心高需要与磨床床身的设计中心高匹配，中心高公差控制在±0.02mm，避免安装后主轴与进给导轨的平行度超差，影响工件的磨削锥度精度；壳体的外径尺寸需要预留足够的散热空间，焊接壳体相比铸造壳体壁厚更均匀，高速运转时轴承产生的热量可以更快通过壳体向外散发，降低轴承的工作温升，避免因热膨胀导致轴承预紧力异常增大、出现抱轴故障。实际选型应用时，需要根据磨床的主轴最高转速、最大磨削载荷核算轴承的额定动载荷，焊接壳体的壁厚需要根据轴承外径匹配，

　　保证壳体有足够的刚性抵抗磨削过程中的振动，焊接完成后需要对壳体进行去应力退火处理，消除焊接残余应力，避免后续机加工或者使用过程中壳体出现形变，导致精度丧失；端盖与壳体法兰的连接采用内六角圆柱头螺钉，端盖上设计有毡圈密封或者骨架油封安装槽，防止磨削过程中的切削液、磨屑进入轴承内部，同时避免轴承内部的润滑脂泄漏污染磨削工件。在三维建模过程中，所有配合面均按照实际机加工公差建模，安装孔的位置、键槽的尺寸均符合现行机械设计标准，可直接用于工程出图、装配干涉检查，也可导入有限元分析软件对壳体的刚性、支座的受力情况进行仿真验证，优化焊接筋的位置与壳体壁厚，在保证刚性的前提下尽可能降低部件整体重量，减少磨床床头箱的整体负载。
