车间重载平板牵引周转台车结构设计

　　这款平板牵引台车的设计，核心围绕车间内部工序间的重载物料周转需求展开，在离散制造车间的物料转运场景中，这类牵引式平板车是衔接不同加工工位、缓存区与仓储区的核心载具，区别于手动液压推车的小载重局限，也不同于AGV台车的高成本投入，这类牵引台车可通过尾部的牵引挂钩与电动牵引车、手动牵引杆配合，单台牵引车头可拖挂3-5台同规格台车组成转运列车，在通道宽度满足2.2米以上的生产车间内，可实现批量工件的高效转运，尤其适合机加工车间的金属毛坯件、焊装车间的冲压组件、装配车间的半成品部件长距离转运，大幅降低人工单次搬运的劳动强度，提升工序间物流周转效率。

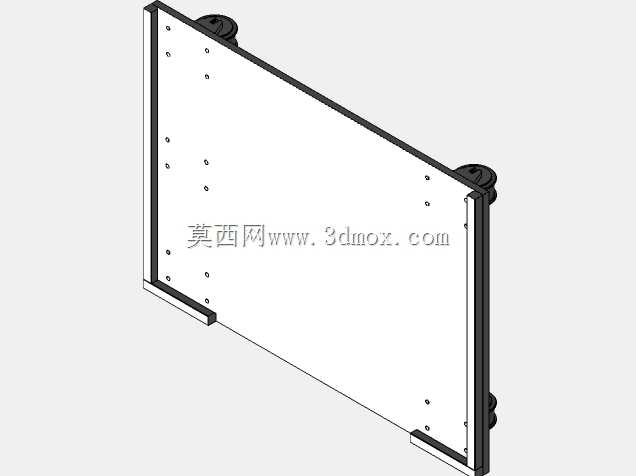

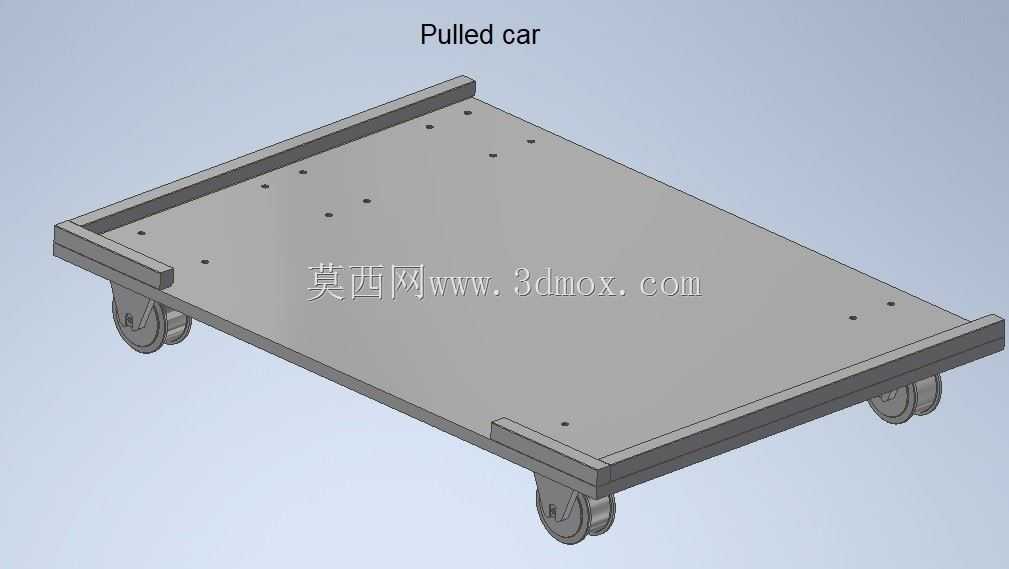

　　从结构设计逻辑来看，这款台车采用了全钢板焊接的整体式台面结构，台面边缘设置了一圈高度30mm的挡边，避免转运过程中表面放置的工件、物料箱出现滑落风险，台面上预先加工的多组安装孔位，可根据实际载运需求加装工件定位夹具、物料挡块或者绑带固定环，适配不同外形尺寸的载运对象。台车的轮组配置采用了四组重载双轮缘脚轮，其中靠近牵引端的两组脚轮为万向转向结构，后端两组为定向固定结构，这种轮组搭配既保证了拖挂行进过程中的直线行驶稳定性，也能在车间通道转弯、工位旁停靠对位时具备足够的转向灵活性，脚轮的轮面采用聚氨酯材质，在保证单轮额定载重满足500kg以上要求的同时，不会对车间环氧地坪、固化剂地面造成压痕损伤，轮组的安装座采用加厚钢板焊接后与台面主体螺栓连接，后期轮组出现磨损时可快速拆卸更换，降低设备维护成本。

　　在安装边界与尺寸适配方面，这款台车的台面高度设计为280mm，这个高度既匹配大部分车间装卸工位的作业高度，方便操作人员直接从台面上取放工件，不需要过度弯腰或者抬手，也能保证拖挂行进过程中底部与地面之间留有足够的安全间隙，避免车间地面存在的焊缝凸起、小型杂物剐蹭台车底部结构。台车整体宽度控制在800mm，长度为1500mm，这个尺寸既可以满足标准EU塑料周转箱的双排摆放，也能适配大部分长度在1.2米以内的轴类、板类工件放置，同时可以顺利通过车间内宽度1.2米的人行通道与消防通道，不会占用过多的通行空间。牵引端的连接结构采用了通用的插销式牵引挂钩，挂钩中心距离地面高度为250mm，可与市面上绝大多数常规车间电动牵引车、手动牵引杆的连接尺寸匹配，不需要额外制作转接件，多台同规格台车之间也可以通过首尾的挂钩相互连接，组成不同长度的转运车列，适配不同批量的物料转运需求。

　　从实际使用的功能特性来看，这款台车的台面采用了表面喷砂除锈后喷塑处理，具备基础的防锈、耐刮擦性能，可适应车间内存在少量切削液、焊接飞溅的复杂使用环境，不会因为短期的液体沾附出现表面锈蚀问题。整体结构没有设置复杂的传动或者电控部件，日常使用过程中仅需要定期对脚轮轴承加注润滑脂即可，几乎没有额外的维护成本，空载状态下单人即可推动移位，重载状态下依靠牵引车牵引即可行进，在没有配置自动化物流系统的中小制造车间内，这类结构简单、载重可靠、适配性强的牵引平板台车，是车间内部物流体系中性价比极高的载具选择，既可以作为固定工位的工件暂存台使用，也可以作为跨工序的转运载具，甚至可以在设备检修时作为重型工具、拆卸部件的临时承载平台，具备极强的场景适配性。在建模过程中，所有板件的厚度、轮组的安装孔位、牵引挂钩的连接尺寸都按照实际加工公差进行了预留，结构件之间的焊接位置都做了应力释放的工艺缺口设计，避免长期重载使用过程中焊接位置出现应力开裂问题，整体结构的载重冗余设计达到了额定载重的1.5倍，可应对车间内偶尔出现的超载载运场景，不会出现台面变形、轮组损坏的问题。
