立式振动研磨滚筒设备结构设计

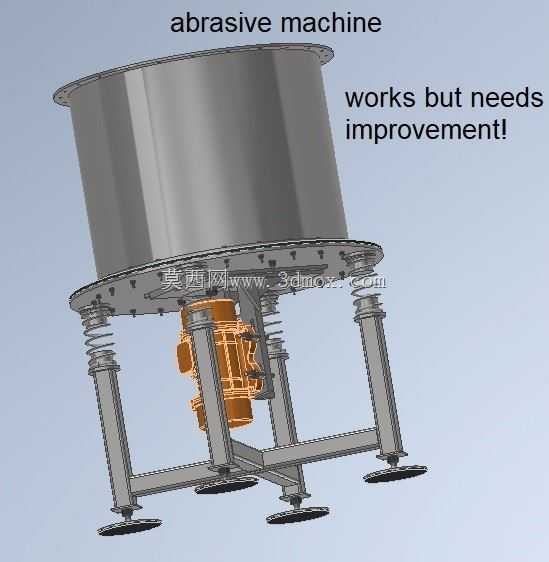

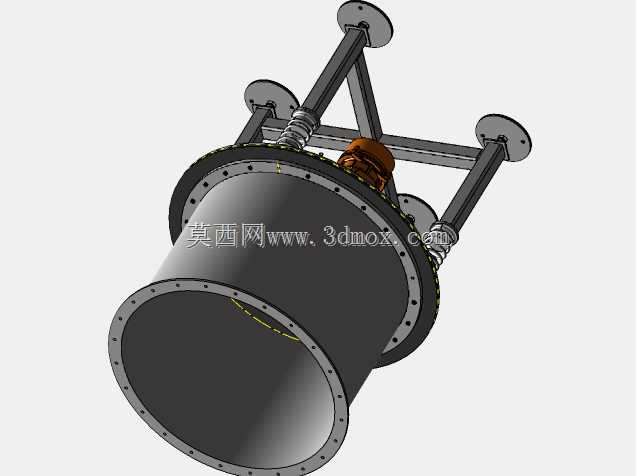

　　这款立式振动研磨设备的结构设计，核心围绕中小批量硬质物料的表面精整、去毛刺与均质研磨需求展开，在五金零件加工、矿样细磨、非金属粉料制备场景中适配性极强，尤其适合对研磨均匀度有要求、又无法接受大型连续式研磨设备高占地成本的中小加工车间使用。从结构布局来看，上部的敞口立式研磨筒体采用直筒带法兰边的设计，筒体底部通过环形均布的支撑弹簧连接下部机架，这种弹簧支撑结构并非随意排布，每根弹簧的刚度选型都匹配筒体满载时的总重量，能够在振动作业时将振幅稳定控制在合理区间，既避免振动传递到安装基础造成地面共振，也能让筒内的磨料与待加工物料形成规律的螺旋翻滚运动，不会出现局部物料堆积研磨不到位的问题。筒体下方居中布置的振动激振源，

　　采用立式安装的振动单元，偏心块的角度可根据研磨物料的特性调整，当处理硬度较高的金属去毛刺工况时，可将偏心块夹角调小获得更大激振力，加快研磨效率；处理脆性易碎的非金属粉料时，调大偏心块夹角降低激振力，避免物料被过度击碎。下部的机架采用方管焊接的框架式结构，四条支腿底部都设置了可调式减震脚垫，安装时不需要提前做专门的设备基础，只要地面平整度误差在5mm以内，通过调整脚垫高度就能让设备保持水平，安装边界非常灵活，甚至可以直接放置在硬化的车间地面上使用，不需要打膨胀螺栓固定，对于需要经常调整车间设备布局的加工厂来说十分友好。设备的控制端预留了变频器安装位，这一设计是考虑到不同研磨阶段对振动频率的需求差异：

　　刚投料时可以用较低频率让磨料和物料充分混合，进入正式研磨阶段后调高频率提升研磨效率，临近出料前再降低频率避免过磨，同时变频控制也能避免振动电机长时间满负荷运行导致的过热问题，延长核心部件的使用寿命。从实际使用的角度出发，筒体上部的法兰边除了起到加强筒体刚性的作用，还可以根据需求加装防尘盖或者隔音套，降低研磨作业时的粉尘溢出与噪音污染，适配有环保要求的作业场景。支腿之间的横撑结构除了提升机架整体刚性之外，还可以作为出料辅助机构的安装位，不需要额外焊接支架就能加装气动出料阀，降低后续改造的成本。需要注意的是，该结构在实际应用中需要定期检查弹簧的疲劳情况，以及激振单元与筒体连接的螺栓预紧力，避免长时间振动导致螺栓松动引发设备故障；

　　同时振动单元的散热空间需要预留足够，不可以在设备周围堆放杂物遮挡通风路径，防止长时间运行出现过热问题。筒体的内壁可以根据研磨物料的特性加装不同材质的衬板，处理硬质金属件时加装耐磨橡胶衬板降低筒体磨损，处理食品级或者高纯度粉料时加装聚氨酯或者不锈钢衬板，避免物料被污染，这种模块化的衬板设计让设备的适配场景进一步拓宽，不需要更换整个筒体就能满足不同行业的加工要求。
