工业生产用剪式夹持工装结构设计

　　在离散制造的工件转运、工位装夹、装配对接环节，剪式夹持结构是兼顾夹持力与开合行程的经典构型，这款剪刀夹的结构设计完全围绕工厂实际工况的刚性需求展开，没有冗余的装饰性结构，每一处铰接点、受力臂的构型都经过实际运行的载荷验证。从实际应用场景来看，这类夹钳常部署在生产线的工件上下料工位、热处理工序的工件转移工位、以及装配线的部件对位夹持环节，区别于气动或液压驱动的自动夹爪，这款纯机械剪式夹不需要外接动力源，依靠人工操作手柄端的施力即可完成夹持动作，在无气源、无电力配套的零散工位，或是需要频繁调整夹持位置的维修作业场景中，这类纯机械夹钳的适配性远高于动力驱动的夹持设备。

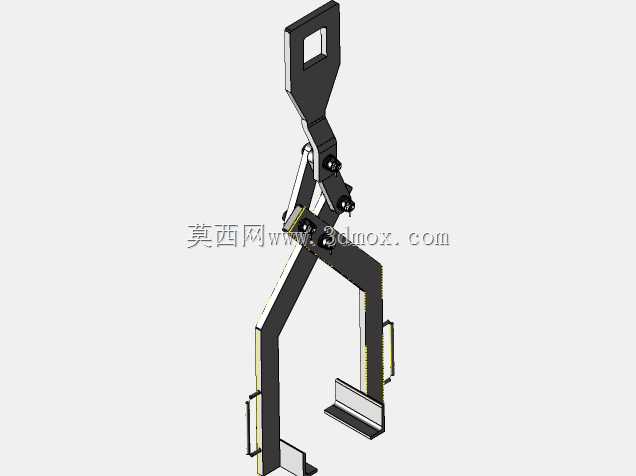

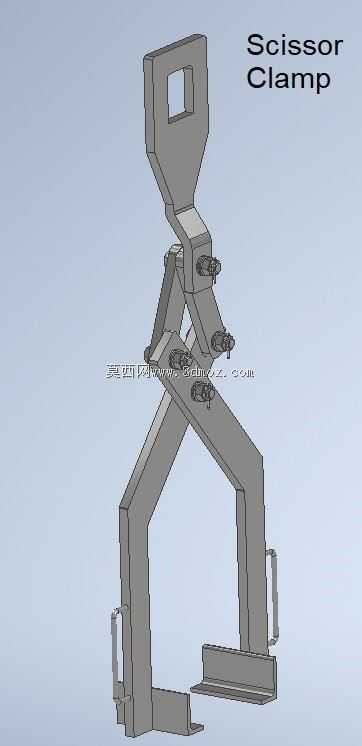

　　从功能特性上拆解，这款夹钳采用对称式双剪臂铰接布局，上端设置的带孔吊耳结构可直接对接起重吊具、平衡吊的挂钩，或是安装在简易机械手的末端执行端，不需要额外设计转接安装板，吊耳的开孔尺寸适配工厂常规的M16、M20规格卸扣，安装边界上不需要预留过大的避让空间，整体结构的重心完全落在两剪臂的对称中心线上，起吊过程中不会出现工件偏载倾斜的问题。夹钳下端的夹持面采用平直托板加侧挡边的构型，区别于尖点夹持的普通夹钳，这种宽面托板可以分散夹持应力，避免在软质金属、薄壁工件表面留下夹痕，侧挡边的高度控制在25mm，既可以防止工件在转运过程中从侧面滑脱，又不会因为挡边过高干涉工件的吊装对位，比如在夹持方形坯料、带法兰的小型部件时，挡边可以刚好卡在工件的侧壁位置，不需要额外调整夹持角度。

　　设计思路上，这款夹钳的铰接点位置经过反复调校，中间的三级铰接轴布局形成了力放大效应，操作人员在手柄端施加较小的握力，下端夹持面就能产生数倍的正压力，配合铰接位置的自锁角度设计，当夹持工件起吊后，工件的自重会进一步拉动剪臂收缩，夹持力会随负载重量增加而自动增大，完全不会出现松脱打滑的问题，不需要额外加装锁紧销或者锁扣结构，操作流程上只需要握住手柄张开夹臂对准工件下放，松开手柄即可完成夹持锁定，落地后工件重量卸载，夹臂的夹持力自动释放，直接抬起夹钳即可完成脱料，整个操作流程不需要额外的锁止、解锁动作，单人即可完成全流程操作，大幅降低工位作业的辅助时间。

　　从结构细节来看，所有铰接轴的位置都设计了轴套衬垫，避免剪臂本体在反复开合过程中出现磨损，轴端采用开槽螺母加开口销的防松结构，在长期往复载荷、车间振动环境下不会出现轴端螺母松脱的问题，剪臂的截面采用变厚度设计，在铰接点附近的高应力区域，臂身厚度比非受力区域厚30%，既保证了整体结构的刚性，又不会因为整体等厚设计增加不必要的自重，整体夹钳的开合行程可以覆盖从50mm到350mm宽度的工件，不需要更换夹爪或者调整结构，就能适配多种不同尺寸的常规工件，在多品种小批量的生产车间里，这种宽行程适配的夹钳可以减少工位上的工装数量，降低工装管理成本。夹钳的手柄位置设计了符合人体工学的弯折角度，操作人员握持的时候手腕不需要过度弯折，长时间重复操作也不容易出现疲劳，手柄末端的挡圈结构可以防止操作时手从手柄端滑脱，在带手套操作的工况下也能保证握持的稳定性。

　　安装适配性上，这款夹钳除了上端吊耳的吊装使用方式，也可以通过侧臂的安装孔固定在工作台架上，作为台式夹具使用，固定时只需要用螺栓穿过侧臂的预制孔锁紧在工作台面即可，不需要额外焊接或者加工安装位，固定后可以作为小型工件的焊接、打磨、装配工装使用，夹持力可以满足常规的铣削、打磨工序的载荷要求，不会因为加工过程中的振动出现夹件松动的问题。整体结构没有采用复杂的曲面或者特殊加工工艺，所有的臂身结构都可以通过常规的等离子切割、铣削加工完成，铰接轴采用标准的圆钢加工即可，工厂的维修班组完全可以自行测绘仿制，备件采购和加工的成本极低，在长期使用后如果出现衬套磨损或者臂身变形，只需要更换对应的损坏零件即可，不需要整体报废，全生命周期的使用成本远低于集成式的动力夹持设备。
