带双耳挂环拉伸式张紧弹簧结构设计

　　这类带双耳挂环的张紧弹簧，在通讯设备内部走线、小型传动机构张紧场景中应用十分广泛，日常做通讯类设备结构设计时，这类弹簧是很常用的张紧元件，主要作用是为机构提供持续的张紧拉力，补偿机构长期运行产生的磨损间隙，避免传动部件出现松脱、打滑或者行程偏差。从结构设计来看，这款弹簧采用两端闭式挂环结构，挂环与弹簧本体为一体绕制成型，没有额外的焊接拼接结构，能有效避免焊接位置的应力集中问题，在长期交变载荷作用下，挂环根部的疲劳寿命相比焊接式挂环有明显提升，适合长期往复拉伸的工作场景。弹簧的有效圈部分采用等节距圆柱螺旋结构，这种结构的刚度线性度好，在工作行程内拉力输出稳定，不会出现刚度突变的情况，对于需要稳定张紧力的通讯设备内部机构来说，

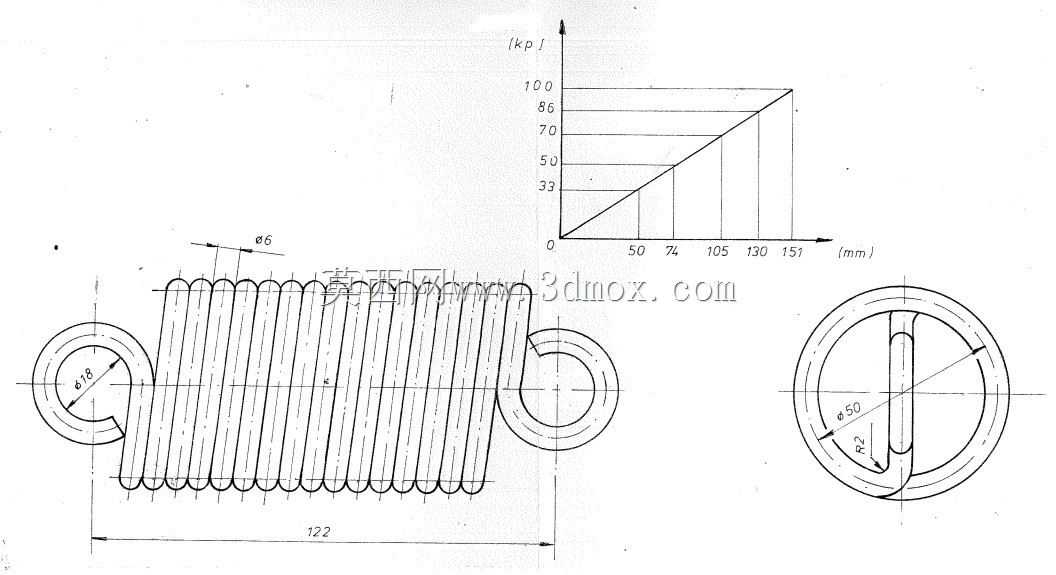

　　能保证张紧力始终维持在设计区间内，避免拉力过大损坏配套的塑料走线件，或是拉力过小导致张紧失效。从尺寸边界来看，弹簧本体的总长度为122mm，弹簧中径为18mm，簧丝直径为6mm，两端挂环的外径为50mm，挂环的圆角半径为2mm，这些尺寸参数直接决定了弹簧的安装空间要求，在做配套结构设计时，需要预留出弹簧拉伸后的长度余量，同时挂环的安装销轴直径不能超过挂环的内孔尺寸，还要保证挂环摆动的空间，避免弹簧拉伸过程中挂环与周边结构发生干涉。设计这类弹簧的时候，首先要根据所需的张紧力行程曲线确定簧丝直径、有效圈数和中径参数，这款弹簧的拉力特性曲线显示，当拉伸长度从0到151mm时，拉力从0线性提升到100kp，线性区间覆盖了常用的工作行程，

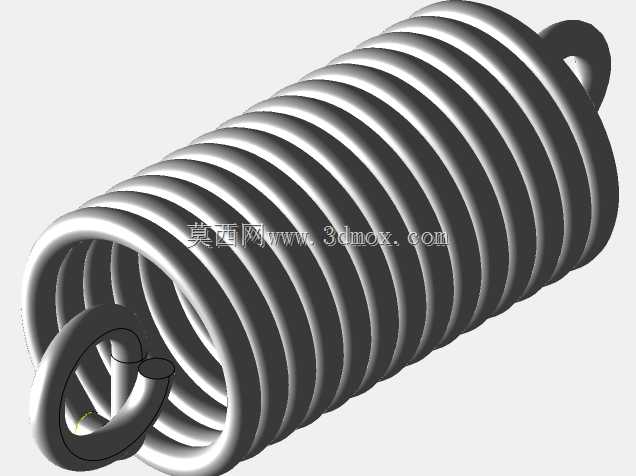

　　在50mm到130mm的常用工作段内，拉力输出平稳，完全能满足通讯设备内部走线张紧、小型翻盖机构复位、传动皮带张紧这类场景的使用需求。在实际选型应用时，要注意安装时的预拉长度，一般预拉长度设置为弹簧极限拉伸长度的10%-15%，这样既能保证初始张紧力足够，又能避免弹簧长期处于过大拉伸状态导致塑性变形，缩短使用寿命。另外两端的挂环在安装时，要保证两个挂环的受力方向与弹簧轴线重合，避免出现偏载，偏载会导致弹簧局部圈间应力过大，出现圈间磨损甚至早期断裂的问题。从建模角度来说，这类弹簧的建模需要注意簧丝的螺旋扫掠路径与两端挂环的过渡衔接，过渡段的曲率要平滑过渡，不能出现尖角，否则在做有限元应力分析时，尖角位置会出现虚假的应力集中结果，

　　影响结构强度判断。同时要准确还原弹簧的节距参数，保证弹簧的刚度特性与设计值一致，很多新手建模时容易忽略节距的准确性，导致模型的理论刚度与实际需求偏差较大，装配到设备上后出现张紧力不符合要求的问题。在通讯设备这类对内部空间要求严苛的场景中，弹簧的外形尺寸误差也需要严格控制，外径过大会导致弹簧与周边的电路板、结构件发生摩擦，长期往复运动时会磨损线缆绝缘层或是结构件表面，引发设备故障，所以建模时要严格按照尺寸公差要求预留安装间隙，一般径向预留0.5-1mm的间隙，轴向预留拉伸行程10%的余量，保证弹簧在全工作行程内都不会与周边结构发生干涉。
